Cum să faci o lumină de plantare PCBA fiabilă

Luminile de plantare (corpuri LED horticole) funcționează în condiții solicitante: 12-16 ore de funcționare zilnică continuă, medii cu umiditate ridicată (60-90% RH) și stres termic semnificativ. PCBA este coloana vertebrală a întregului dispozitiv --- eșecul aici înseamnă pierderea recoltei și risipa de energie.

Cu 20 de ani de experiență în fabricarea de electronice de putere și PCB în sectoarele industriale și agricole, am analizat sute de defecțiuni în câmpul luminii de creștere. Acest ghid acoperă selecția materialelor, managementul termic, proiectarea spectrului și parametrii de fiabilitate dovediți pentru plantarea PCBA luminii.

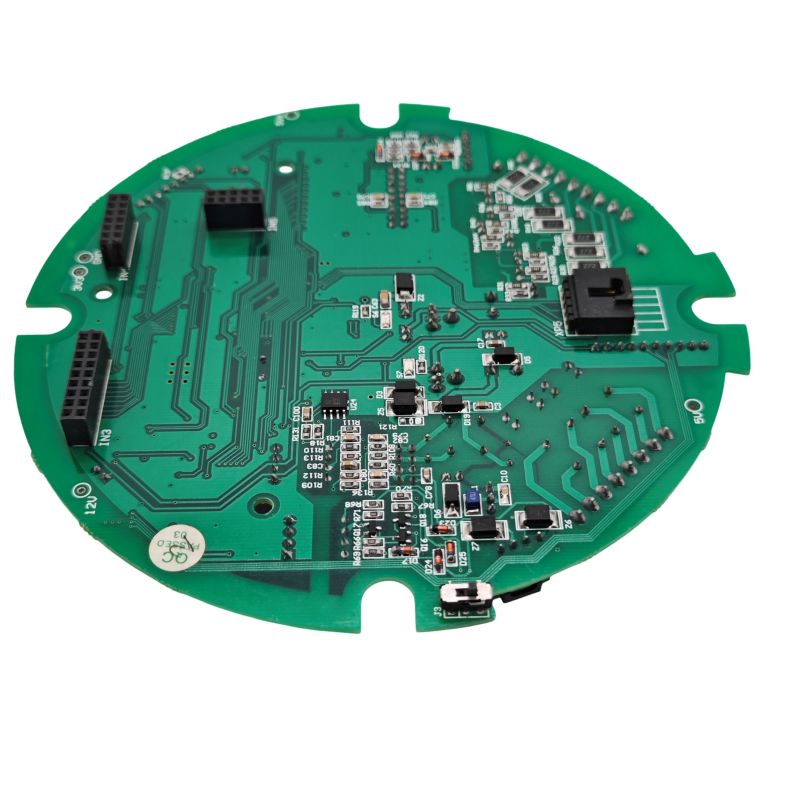

Ce trebuie să facă un PCBA cu lumină de plantare

O lumină de plantare PCBA susține fotosinteza plantelor prin lumină artificială. Spre deosebire de iluminatul standard, PCBA horticol trebuie să furnizeze lungimi de undă specifice (roșu pentru înflorire, albastru pentru creșterea vegetativă), gestionând în același timp funcționarea continuă de mare putere.

Funcții esențiale ale unui PCBA cu lumină de plantare:

- Controlul ieșirii spectrale:Conduce cipuri LED la lungimi de undă precise (660nm roșu, 450nm albastru) cu abateri ≤±5nm

- Disiparea termica:Îndepărtează căldura din joncțiunile LED-urilor pentru a preveni deprecierea prematură a lumenului

- Reglarea puterii:Convertește intrarea AC (85-265V) sau intrarea DC (12-52V) în curent constant stabil pentru șirurile de LED-uri

- Protecția mediului:Rezistă la umiditatea din seră și la variațiile de temperatură

Diferența cheie față de PCBA LED standard:Plantarea PCBA-urilor ușoare necesită o densitate de putere mai mare (40W până la 200W+ per placă) și reglarea spectrului specific pentru diferite tipuri de culturi.

Specificații tehnice de bază

Cerințe spectrale în funcție de stadiul de creștere

Etapa de creștere Lungime de undă dominantă Raport roșu:albastruAplicațieVegetativ (frunze/tulpini)450nm (albastru)3:1 până la 4:1Salată verde, ierburi, verdeață cu frunze Înflorire/Fructificare660nm (roșu)5:1 până la 9:1Roșii, canabisFul 40-70-piper albVariabilIluminat suplimentar pentru seră

Pe baza standardelor LED horticole actuale și a specificațiilor producătorului.

Specificații electrice și de putere

Parametru Putere scăzută (Acasă/DIY) Putere medie (Comercial) Putere mare (Fermă verticală) Putere totală 10W-40W40W-120W120W-300W+tensiune de intrare12V-24V DC45-52V DC48V DC sau AC 85-265V LED Curent per Canal 350mA-700mA700mA-1500mA1500mA-2800mAbatere curentă±5%±2%±1%Eficiență de conversie a puterii>85%>90%>93%

Gamele de putere derivate din specificațiile PCBA comerciale ale luminii de plantare.

Specificații fizice și termice

Parametru FR4 StandardAluminiu MCPCBCupru MCPCBCConductivitate termică0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KGreutate cupr1 oz1-2 oz2-3 ozNumăr de straturi2-4 straturi1-2 straturi1-2 straturi Temperatură de funcționare 130°C suprafață 70°C suprafațăAplicație tipicăPutere redusă (<30W) Cele mai multe lumini comercialePutere extremă mare

Bazat pe standardele de fabricație PCB pentru aplicații horticole.

Selectarea materialului PCB: critic pentru fiabilitate

Alegerea materialului PCB determină în mod direct durata de viață și performanța luminii de plantare.

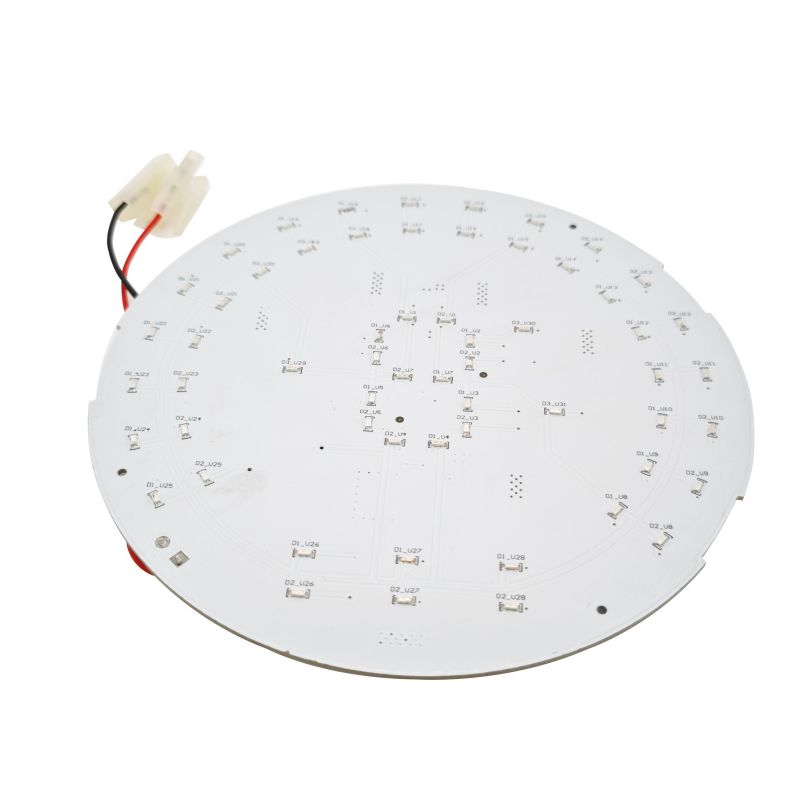

MCPCB din aluminiu (Cel mai comun pentru lumini de plantare)

MCPCB-urile din aluminiu reprezintă peste 80% din PCBA-urile ușoare de plantare comerciale. Ele oferă cel mai bun echilibru între performanță termică și cost.

ParametruAluminiu standardAluminiu de înaltă performanțăConductivitate termică1-3 W/m·K5-9 W/m·KGrosimea stratului dielectric50-100µm75-150µmTensiune de defalcare2-3 kV3-5 kVCost pe m² (vrac)~30$~50$

Când să alegi aluminiu:Cele mai multe lumini comerciale de plantare de la 40W la 200W. PCB-ul din aluminiu de 1-3 W/m·K este suficient pentru densitățile standard de LED.

FR4 (sensibil la costuri sau cu putere redusă)

PCBA-urile cu lumină de plantare FR4 sunt potrivite numai pentru:

- Corpuri cu putere redusă sub 30W

- Modele cu radiatoare externe

- Aplicații pe termen scurt sau hobbyist

Prescripţie:FR4 nu poate disipa căldura eficient. Temperaturile joncțiunilor LED cresc cu 15-25°C mai mult decât modelele echivalente din aluminiu MCPCB.

PCBA din ceramică (Premium / de înaltă fiabilitate)

Substraturile ceramice (alumină sau nitrură de aluminiu) elimină în întregime stratul dielectric, realizând o conductivitate termică de 20-200+ W/m·K.

Cel mai bun pentru:Densitate extremă de putere mare (>3 W/cm²) sau aplicații care necesită fiabilitate absolută.

Managementul termic pentru funcționare continuă

Luminile de plantare funcționează 12-16 ore pe zi, 365 de zile pe an. Managementul termic este factorul #1 de fiabilitate.

Optimizarea traseului termic

Regula generală:Pentru fiecare reducere cu 10°C a temperaturii joncțiunii LED, durata de viață se dublează.

Element de proiectare Cerință Metodă de verificare Căi termice sub plăcuțe LED Minimum 9 căi (0,3 mm diametru) per inspecție cu raze X Prin umplereUmplut și acoperit cu cupru sau epoxi Secțiune transversală Zonă de cupru pentru împrăștierea căldurii300-500 mm² per LED de mare putere PCB acoperire cu acoperire mare de 80-90% goluri)Raze X, gol <25%Temperatura suprafeței (la sarcină maximă) Sub 60°C (zona tampon LED) Imagini termice

Material de interfață termică (TIM)

Între MCPCB și radiatorul dispozitivului:

- TIM necesar:Tampă termică din silicon sau ceramică (minimum 3 W/m·K)

- Grosime:0,5 mm până la 1,5 mm

- Comprimare:20-30% pentru a elimina golurile de aer

Greutate de cupru pentru urmele curente

Curent pe urmăGreutate minimă de cupruGreutate de cupru recomandată<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz cu deschidere de lipit3A+2 oz cu urme paralele3 oz

Pe baza standardelor actuale de capacitate IPC-2221 pentru iluminatul horticol.

Designul spectrului și controlul lungimii de undă

Plantele necesită spectre de lumină specifice pentru diferite stadii de creștere. PCBA trebuie să furnizeze aceste lungimi de undă cu precizie.

Lungimi de undă standard pentru lumini de plantare

Lungime de undăCuloareFuncție LED Tip de cip450-460nmAlbastru regal Creștere vegetativă, absorbție de clorofilă LED albastru660-665nmRoșu adâncÎnflorire, fructificare, fotomorfogeneză LED roșu730-740nmRoșu îndepărtat Efect Emerson, inițiere înflorire LEDFar Red-Far Red spectru, confort vizual LED alb

Recomandări privind raportul roșu: albastru

Tipul de plantă Recomandat Roșu:Albastru RaportNote Verze cu frunze verzi (sapată verde, spanac)3:1 până la 4:1 Albastru mai mare pentru creștere compactăPlante fructifer (roșii, ardei)5:1 până la 9:1Roșu mai mare pentru dezvoltarea florilor/fructelor Ierburi (busuioc, coriandru)4:1 până la 6:1Balanc-canabis (ciclu 6:1:1) 8:1 (floare) Se preferă un spectru ajustabil

Bazat pe ghidurile de proiectare LED horticole din surse din industrie.

Controlul curentului pentru stabilitatea lungimii de undă

Lungimea de undă a LED-ului se modifică odată cu variația curentului. Pentru a menține acuratețea spectrală:

- Abaterea maximă a curentului:±2% în toate șirurile de LED-uri

- Abatere recomandată:±1% pentru modele premium

- Metoda de masurare:Căderea de tensiune a rezistenței în serie sau contorul de curent în linie

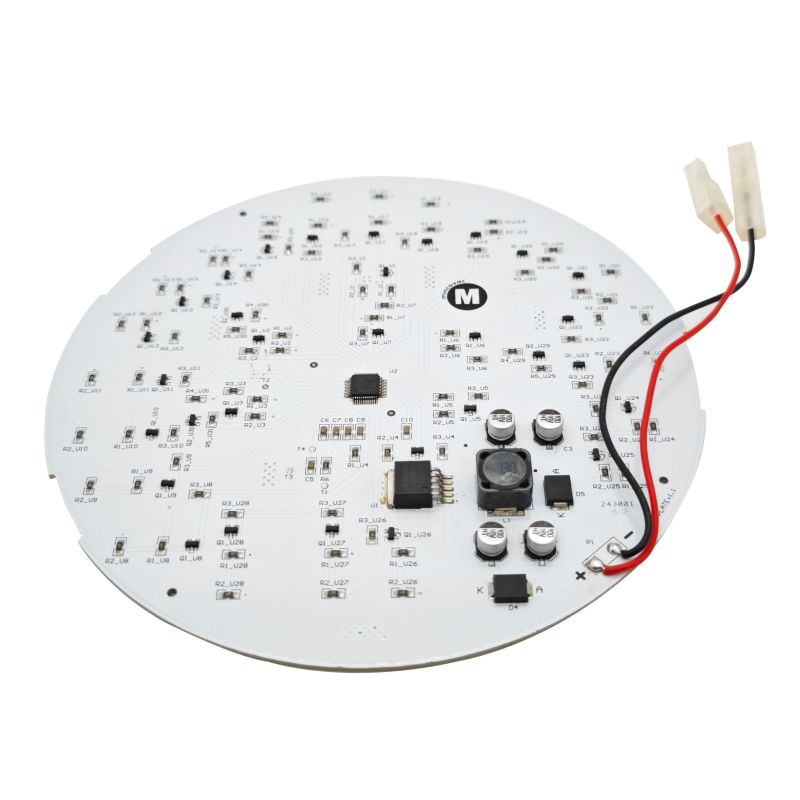

Topologia driverului și proiectarea circuitelor

Curent constant vs tensiune constantă

Plantarea PCBA-uri ușoare necesităacţionare cu curent constantpentru fiecare șir de LED-uri pentru a menține lungimea de undă stabilă și pentru a preveni evadarea termică.

TopologieCel mai bun pentruAvantajeDezavantajeCurent liniar constantPutere scăzută (<30W)EMI simplu, scăzutIneficient la cădere de tensiune înaltă Convertor BuckPutere medie (30-100W), Vin > VfEficient (90-95%) Necesită inductor, zgomot de comutare. (>100W), spectru reglabilControl individual canal, eficiență ridicatăComplex, cost mai mare

Circuite de protecție necesare

Tip de protecție ComponentăSpecificațiePolaritate inversăDioda Schottky sau P-FETBochează tensiunea negativă la intrareSupratensiuneDiodă TVSclemă la intrarea maximă 1,2xSupracurent (pe canal)Siguranță PTC sau rezistor de detectare + declanșare Declanșare la 1,3x curent nominal Protecție ESDDiode Zener la intrările minime ± 8kV

Protecția mediului pentru camerele de cultură

Luminile de plantare funcționează în medii cu umiditate ridicată (60-90% RH). Protecția împotriva umezelii este obligatorie pentru o funcționare fiabilă.

Cerințe de acoperire conformă

Tip de acoperire Cel mai bun pentru Metodă de aplicare Reprelucrare Acrilic (AR) Horticolă generală Pulverizare sau scufundare UșorSilicoane (SR) Umiditate extremă, PCB flexibil Spray selectivDificul Uretan (UR)Apă sărată sau expunere chimică Pulverizare Foarte dificil

Grosimea minima a stratului:0,03 mm (1,2 mils)

Lista de verificare a protecției împotriva umezelii

- Acoperire conformăpeste toate îmbinările de lipit și cuprul expus

- ghivecipentru conectori și zone de înaltă tensiune (opțional pentru medii extreme)

- Conectori etanșați(IP65 minim pentru sere exterioare sau cu umiditate ridicată)

- Finisajul suprafeței ENIG(previne coroziunea cuprului; HASL nu este recomandat)

Limitele mediului de operare

Parametru Creștere interioarăSereExteriorInterval de umiditate40-70% RH60-90% RH10-100% RHInterval de temperatură15-30°C-5 până la 40°C-20 până la 50°CMevaluare IP minimă IP20 (uscat în interior)IP44 (rezistent la stropire)IP65)

Reguli de amenajare PCBA pentru plantare

Regula 1: Puterea și semnalul separate

- Păstrați secțiunea de intrare AC/DC izolată de urmele drive-ului LED

- Distanța de curgere minimă: 3 mm între zonele de înaltă tensiune și de joasă tensiune

Regula 2: Scurtați buclele de curent ridicat

- Plasați driverele LED cât mai aproape posibil de conectorii LED

- Minimizați zona buclei pentru a reduce EMI

Regula 3: Designul plăcii termice pentru LED-uri

- Fiecare panou termic LED necesită minim 9 căi termice (0,3 mm)

- Vias trebuie umplute și acoperite pentru lipire

Regula 4: Turnare de cupru pentru pământ

- Folosiți un plan de masă solid pe stratul 2 (pentru MCPCB cu 2 straturi, pământul este miezul metalic)

- Pentru modelele FR4: strat de sol dedicat cu despărțiri minime

Regula 5: Distribuția energiei în lanț

- Pentru PCBA-uri luminoase de plantare liniare lungi (până la 1500 mm), traseați urmele de putere ca magistrală centrală

- Alimentați fiecare segment LED din magistrală, nu de la sfârșitul segmentului anterior

Cerințe de fabricație și asamblare

Specificații de asamblare SMT pentru plantarea PCBA luminoasă

ParametruCerință Verificare Pastă de lipire Fără plumb (SAC305 sau similar) Conformitate RoHS

Testarea calității pentru plantarea PCBA luminoasă

Metodă de testare Criterii de trecere/eșec ≤±5nm de la spec. Test de ardere24-48 de ore la putere maximă, ambient în camerăFără defecțiune LED, fără pâlpâire

Pentru producția comercială de PCBA ușoară de plantare, se recomandă testarea 100% a acestor parametri:

- Verificarea polarității LED-urilor(inspecție optică automată)

- Calitatea îmbinării prin lipire(AOI pe toate componentele de alimentare)

- Testare deschisă/scurtă(sondă zburătoare sau pat de unghii)

- Validare termică(bază de eșantion, 10% din producție)

Întrebări frecvente despre plantarea luminii PCBA

Î1: Care este cel mai bun material PCB pentru o lumină de plantare de mare putere (200W+) care funcționează 18 ore pe zi?

O:Pentru funcționare continuă de mare putere,MCPCB din aluminiu cu conductivitate termică de minim 3 W/m·Keste alegerea standard. Iată matricea de decizie bazată pe date reale din câmp:

Nivel de putere Material recomandatConductivitate termicăDurată de viață estimată40W-100WMCPCB din aluminiu standard (1-2 W/m·K)1-2 W/m·K30.000-50.000 ore100W-200WHAluminiu de înaltă performanță (3-5 W/m·K)·0-050W/m·K)-0-50K ore200W-300W+Aluminiu premium (5-9 W/m·K) sau miez de cupru5-9+ W/m·K70.000-100.000 ore

De ce aluminiu peste FR4 pentru putere mare:O lumină de plantare de 200 W generează căldură semnificativă. FR4 are o conductivitate termică de numai 0,3-0,5 W/m·K, acționând ca un izolator. Temperatura joncțiunii LED-ului va depăși 100°C în câteva minute, provocând o depreciere rapidă a lumenului (pierdere de 30-50% în 6 luni).

Alternativă PCBA ceramică:Pentru o fiabilitate extremă sau când dimensiunea PCB este sever constrânsă (densitate mare de putere > 3 W/cm²), substraturile ceramice (alumină sau nitrură de aluminiu) elimină în întregime stratul dielectric, realizând 20-200+ W/m·K. Cu toate acestea, costul este de 3-5 ori mai mare decât MCPCB din aluminiu.

Concluzie pentru majoritatea cultivatorilor comerciali:MCPCB din aluminiu de înaltă performanță (5 W/m·K) oferă cel mai bun echilibru între cost și fiabilitate pentru corpurile de 200 W+.

Î2: Cum calculez greutatea de cupru necesară pentru PCBA-ul meu ușor de plantat pentru a preveni supraîncălzirea urmelor?

O:Utilizați formula IPC-2221 cu aceste linii directoare specifice horticulturii. Supraîncălzirea în urmă este un mod obișnuit de defecțiune la luminile de plantare de mare putere.

Pasul 1 - Determinați curentul maxim pe urmă:
Pentru o lumină tipică de plantare de 100 W la 48 V: curent = 100 W / 48 V = 2,08 A per șir

Pasul 2 - Alegeți creșterea admisă a temperaturii (ΔT):

- Creștere 10°C:Conservator pentru o durată de viață de peste 50.000 de ore (recomandat pentru reclame)

- Creștere 20°C:Acceptabil pentru gradul de consumator

- Creștere 30°C:Risc ridicat --- urmele vor slăbi îmbinările de lipit în timp

Pasul 3 - Selectați greutatea cuprului în funcție de curent:

Curent 1 oz Cupru Lățimea necesară (ΔT=20°C)2 oz Cupru Lățimea necesară (ΔT=20°C) Recomandare 1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz acceptabil 2A70 mils (1,78 mm) 35 mils (1,78 mm) preferabil 35 mils A 20,8 mils (3,05 mm) 60 mils (1,52 mm) 2 oz minim5A220 mils (5,59 mm)110 mils (2,79 mm)3 oz recomandat

Pasul 4 - Calculați folosind formula simplificată (pentru urme externe, 2 oz cupru):

Lățimea (mils) = curent (amperi) × 35 (pentru ΔT=20°C)

Exemplu pentru 2.08A: 2,08 × 35 = 73 mils (1,85 mm) lățime minimă

Adăugarea unei marje de siguranță de 20%:73 × 1,2 = 88 mils (2,23 mm)

Recomandare profesională pentru plantarea PCBA luminoasă:

- Utilizați minim 2 oz de cuprupentru toate urmele care poartă >1A

- Utilizați 3 oz de cuprupentru urme care transportă >3A sau când spațiul de bord este limitat

- Adăugați deschiderea măștii de lipitpe urme de curent ridicat --- lipirea suplimentară crește capacitatea de curent cu 20-40%

Metoda de verificare:După asamblarea prototipului, măsurați temperatura urmelor cu o cameră cu infraroșu la încărcare maximă. Dacă orice urmă depășește 70°C, creșteți greutatea cuprului sau lărgiți urma.

Î3: Ce cauzează ieșirea neuniformă a luminii sau pâlpâirea la plantarea PCBA luminii și cum o repar?

O:Ieșirea neuniformă a luminii și pâlpâirea sunt de obicei cauzate denepotrivirea curentului între șirurile de LED-uri paralelesaucapacitate în vrac insuficientă. Iată secvența de diagnosticare:

Cauza principală 1 - Nepotrivire curentă în șiruri paralele (cel mai frecvent):

Când mai multe șiruri de LED-uri sunt conectate în paralel la un singur driver de curent constant, mici diferențe de tensiune directă (Vf) fac ca un șir să atragă mai mult curent decât alții. Cel mai fierbinte șir atrage cel mai mult curent, se încălzește în continuare (Vf scade odată cu temperatura) și atrage și mai mult curent --- evaporare termică.

Soluţie:

- Folosește adriver de curent constant separat pe șir(de preferat pentru putere mare)

- Sau adaugărezistențe de echilibrare(0,5-2Ω) în serie cu fiecare șir pentru a egaliza curentul

- Puterea rezistorului: P = I² × R (de exemplu, 1A² × 1Ω = rezistor 1W)

Cauza principală 2 - Capacitate în vrac insuficientă la ieșirea driverului:

Reglarea luminii modulată pe lățimea impulsurilor (PWM) creează o pâlpâire vizibilă dacă capacitatea de ieșire este prea mică. Curentul LED crește și scade cu fiecare ciclu PWM.

Frecvență PWM Capacitate minimă în vrac Vizibilitate pâlpâire100-200 Hz1000µF+Vizibilă pentru majoritatea oamenilor500-1000 Hz470µFFPlicker detectabil de aproximativ 1000-4000 Hz100µF În general, fără pâlpâire>4000 HzNu este necesarFără pâlpâire vizibilă

Remediere:Adăugați un condensator electrolitic de 100-470µF la ieșirea LED, plus un condensator ceramic de 10µF pentru filtrarea de înaltă frecvență.

Cauza principală 3 - Îmbinări de lipire slabe la conexiunile LED:

O îmbinare de lipire crăpată sau rece pe o placă LED creează o conexiune intermitentă. LED-ul poate pâlpâi, estompa sau eșua complet pe măsură ce placa se încălzește și se răcește.

Metoda de detectare:

- Atingeți ușor fiecare LED cu o unealtă de plastic în timp ce lumina funcționează

- Dacă apare pâlpâirea, reîncărcați îmbinarea de lipit

- Pentru LED-urile SMT, inspectați sub mărire pentru fisuri în jurul plăcuței

Cauza rădăcină 4 - Lățimea inadecvată a urmei care provoacă scăderea tensiunii:

Urmele lungi și înguste pe șirurile de mare putere creează căderi de tensiune. LED-urile de la capătul îndepărtat al traseului primesc mai puțin curent decât cele din apropierea șoferului.

Remediere:

- Calculați căderea de tensiune: V_drop = I × R_trace

- Pentru un șir de 2A pe o urmă de 100mil (2,54mm) 1oz peste 24 inchi: R ≈ 0,24Ω, V_drop ≈ 0,48V

- Acest lucru poate fi acceptabil. Pentru V_drop > 0,5 V, măriți lățimea urmei sau utilizați 2 oz de cupru

Validare rapidă:Măsurați tensiunea la primul LED și ultimul LED din fiecare șir. Dacă diferența depășește 0,3 V, actualizați designul de urmărire.

Lista de verificare pentru testarea producției pentru plantarea PCBA cu lumină

Înainte de a aproba un PCBA de lumină de plantare pentru producția de masă, verificați aceste cinci teste:

Test	Metodă	Criterii de promovare/eșec
Ieșire spectrală	Sferă integratoare sau spectrometru	Abaterea lungimii de undă ≤±5nm de la țintă
Performanta termica	Cameră IR după 1 oră la încărcare maximă	Niciun punct >70°C; Tampoane LED <60°C
Sold curent	Măsurați curentul în fiecare șir paralel	Abatere între șiruri <5%
Rezistenta la umiditate	85% RH la 40°C timp de 48 de ore, alimentat	Fără coroziune, fără pâlpâire, fără defecțiuni
Verificarea duratei de viață (accelerată)	85°C/85% RH, 1000 ore (test THB)	Deprecierea lumenului <10%

Pentru comenzi comerciale:Solicitați documentația PPAP (Proces de aprobare a piesei de producție), inclusiv rapoarte de imagini termice și date de verificare spectrală.

Rezumat: Lista de verificare PCBA pentru lumină de plantare de încredere

Element de proiectareCerințăMaterial PCBAluminiu MCPCB (1-9 W/m·K) pentru majoritatea; FR4 numai pentru putere redusă (<30W)Greutate cuprului minim 2 oz pentru urme de putere; 1 oz pentru semnal.Gestionare termică 9+ căi termice per LED; TIM între PCBA și radiator; temperatura suprafeței <60°CSpectrum controlRoșu (660nm), Albastru (450nm); raportul bazat pe recoltă; abaterea curentului <±2%Topologia driverului Curent constant pe șir; canale separate de driver pentru reglarea spectrului Protecție la umiditate Acoperire conformă (acril sau silicon); finisaj suprafață ENIG; conectori etanșați Echilibrarea curentului Drivere separate sau rezistențe de echilibrare pentru șiruri paraleleCertificăriRoHS, UL (pentru corpuri comerciale)Testări Echilibrul spectral, termic, curent, rezistență la umiditate, îmbătrânire accelerată THB

Un PCBA de lumină de plantare de încredere combină gestionarea termică adecvată (MCPCB de aluminiu, cupru de 2+ oz, vias termice), controlul precis al spectrului (conductă de curent constant, abaterea lungimii de undă ≤±5nm) și protecția mediului (acoperire conformă, conectori etanșați). Cele mai frecvente defecțiuni de câmp --- ieșirea neuniformă a luminii, pâlpâirea și defecțiunea prematură a LED-ului --- se datorează unui design termic inadecvat sau nepotrivirea curentului între șirurile paralele. Acordați prioritate cupru de 2 oz, drivere de curent constant separate pe canal și testare de validare termică pentru a obține o funcționare de peste 50.000 de ore în medii comerciale de creștere.
