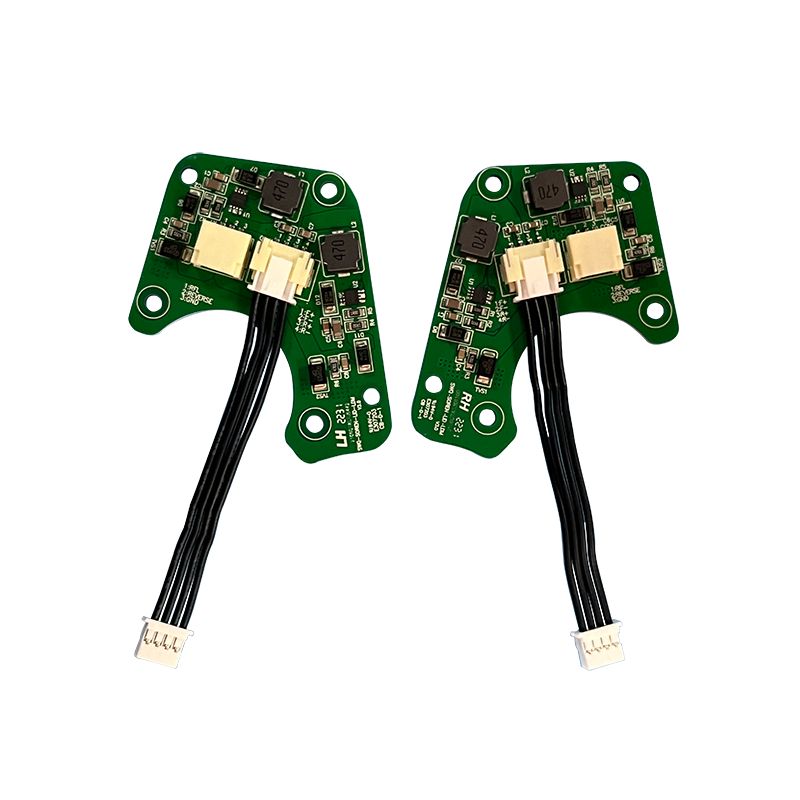

Ce face un semn de ieșire PCBA diferit?
Spre deosebire de panourile de iluminat standard, un semn de ieșire PCBA trebuie să gestioneze trei funcții simultane:
- Căi duble de alimentare:Intrare de linie AC (120V sau 277V) plus un circuit de încărcare a bateriei de rezervă.
- Comutare de transfer de urgență:Comutare automată la baterie DC în 0,1 secunde de la pierderea energiei.
- Managementul șirurilor LED:Control de curent constant pentru 6 până la 36 LED-uri roșii sau verzi.
Deoarece codurile de construcție impun 90 de minute de iluminare în timpul căderilor de curent, designul PCBA trebuie să acorde prioritate curentului de repaus scăzut și încărcării fiabile a bateriei.
Specificații tehnice de bază
Toți parametrii enumerați mai jos îndeplinesc sau depășesc standardele UL 924 și NFPA 101. Verificați întotdeauna certificările cu furnizorul dvs.
Putere de intrare și ieșire
Parametru Valoare standard Conformitate Tensiune de intrare (AC) 120 V / 277 V / 347 V (50-60 Hz) UL 924 Tensiune în modul de urgență6 V până la 12 V CC (baterie NiCd sau LiFePO4) NFPA 101 Putere totală de ieșire2 W la 8 W (depinde de puterea LED-ului) la sarcină maximăIEC 61000-3-2Eficiență>82% (conversie AC-DC)Standarde DOE 2021
Specificații de încărcare a bateriei
Parametru ValoareNote Tensiune de încărcare (NiCd) 7,2 V până la 8,4 V (pentru pachetul nominal de 6 V) Compensată cu temperatură Curent de încărcare50 mA până la 200 mA (curent constant) Previne supraîncălzirea Tip de baterie Suport NiCd, NiMH, LiFePO4Detecție automată la capacitate premium de PCBA10% UL 24 ore de reîncărcare Cutoff 5,4 V ± 0,2 V previne descărcarea profundă
Mediu și fizic
Parametru EvaluareTemperatura de funcționare0°C până la +50°C (interioară) / -10°C până la +55°C (loc umed)Temperatura de depozitare -20°C până la +60°CPCB Material de bazăFR4 (Tg 130°C minim) sau CEM-1 pentru versiuni cu costuri reduse Grosimea cupru1 oz. la 2 oz. (urmele de putere primară necesită 2 oz.) Indice de inflamabilitateUL 94V-0 (marcat pe bord)
Caracteristici cheie de design ale unui PCBA conform UL 924
Un compatibil cu codulSemnul de ieșire PCBAnu este optional. Iată ce verifică inspectorii.
1. Transfer automat de urgență
- Timp de transfer:Placa trebuie să treacă de la AC la baterie în mai puțin de 0,1 secunde. Orice întârziere vizibilă pentru ochiul uman eșuează inspecția.
- Circuitul de testare:Punctele de testare integrate cu buton trebuie să simuleze o întrerupere de curent fără a deconecta rețeaua de curent alternativ. Aceasta este o caracteristică obligatorie UL 924.
2. Sistem de management al bateriei (BMS)
- Protecție la supraîncărcare:PCBA trebuie să se oprească din încărcare când tensiunea bateriei atinge 8,4 V (pentru pachetele NiCd de 6 V).
- Protectie inversa polaritatii:Diodele de la intrarea bateriei previn deteriorarea dacă instalatorul conectează bateria înapoi. Aceasta este o cauză principală a defecțiunilor câmpului.

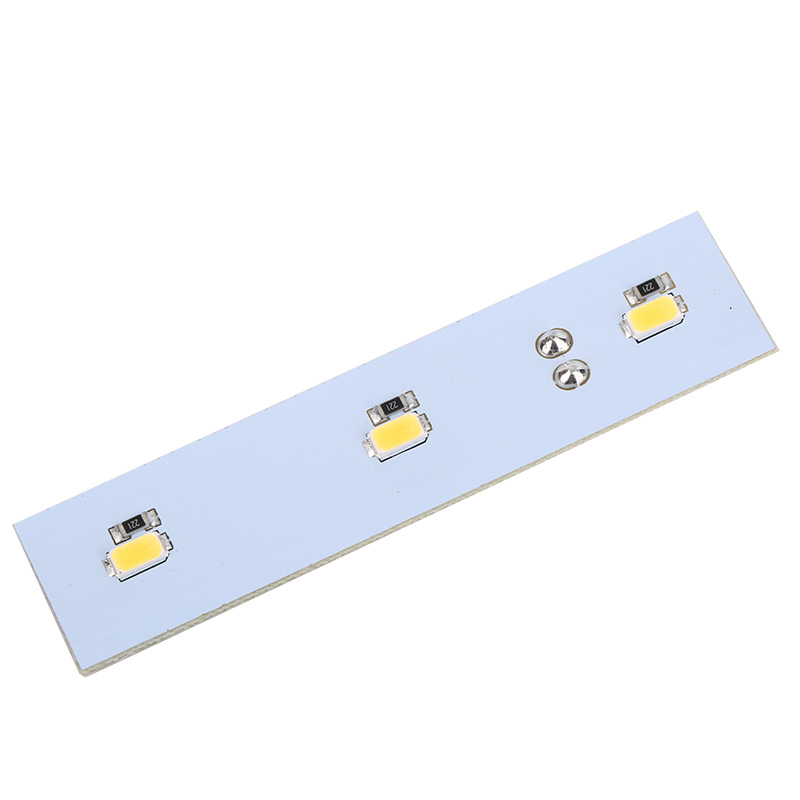

3. Flexibilitatea configurației LED
Majoritatea plăcilor PCBA pentru semne de ieșire acceptă mai multe aranjamente LED:
- Seria 6 LED-uri:Standard pentru semne din aluminiu extrudat (roșu sau verde).
- 12 LED-uri paralele + serie:Obișnuit pentru semnele cu două fețe (montare pe hol sau pe tavan).
- 18 până la 36 matrice LED:Folosit pentru semne de ieșire cu lumen ridicat (100+ candela).

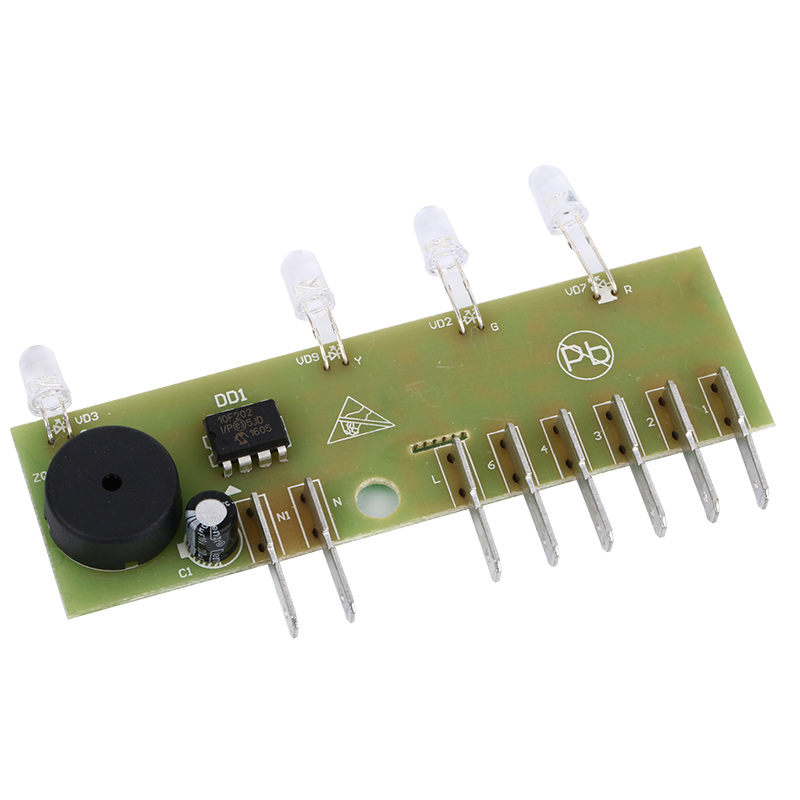

4. Auto-diagnosticare (unități avansate)
PCBA-urile premium includ un microcontroler care:
- Înregistrează capacitatea bateriei la fiecare 30 de zile.
- Un LED de stare roșu/verde clipește pentru a indica starea bateriei.
- Semnalează o alarmă sonoră (opțional) atunci când bateria scade sub 80% din capacitatea nominală.
Certificari pe care trebuie sa le verificati
Înainte de a comanda oricareSemnul de ieșire PCBA, solicitați aceste trei documente:
CertificareJurisdicție Ce verificăUL 924SUA Echipamente de iluminat de urgență și alimentareNFPA 101 (Codul de siguranță a vieții) SUADurata de iluminare (90 min) și timpul de transfer
Avertizare:Un PCBA fără un marcaj UL vizibil pe stratul de serigrafie este aproape sigur necertificat. Inspectorii de teren vă pot defecta întreaga clădire pentru asta.
Indicatori de calitate a producției
Utilizați această listă de verificare atunci când evaluați furnizorulSemnul de ieșire PCBA.
- Înregistrarea măștii de lipit:Nealinierea nu trebuie să depășească 0,005 inchi. Cuprul expus pe urme de înaltă tensiune reprezintă un pericol de șoc.
- Lizibilitatea serigrafiei:Toate indicatorii de componente (R1, C2, IC1), marcatorii de polaritate și numerele fișierelor UL trebuie să fie clar lizibile după asamblare.
- Componente pentru orificiu traversant:Conectorii bateriei și comutatoarele de testare trebuie să fie lipite prin val, nu manual, pentru a preveni îmbinările reci.
- Acoperire conformă (opțional):Pentru locații umede (toale, ieșiri acoperite în aer liber), PCBA are nevoie de o acoperire conformă din acril sau uretan. Căutați un finisaj mat sau lucios peste toate componentele.
Întrebări frecvente despre semnul de ieșire PCBA
Mai jos sunt trei întrebări tehnice pe care le primesc frecvent de la inginerii instalațiilor și specialiștii în achiziții.
Î1: Pot folosi un driver PCBA standard LED pentru semnul meu de ieșire în loc de un PCBA pentru semnul de ieșire dedicat?
O:Nu, și iată de ce este periculos. Un driver LED standard PCBA nu are trei circuite critice:
1. Comutarea bateriei de rezervă:Driverele standard nu detectează pierderea de curent alternativ. Semnul de ieșire s-ar întuneca imediat în timpul unei întreruperi, încălcând NFPA 101, care necesită 90 de minute de iluminare.
2. Deconectare de joasă tensiune:Fără aceasta, PCBA va continua să consume bateria sub 5V, distrugând permanent celulele NiCd sau LiFePO4 în trei cicluri.
3. Interfața butonului de testare:Inspectorii de clădiri necesită o funcție de testare manuală. Driverele standard nu includ această cale de semnal.
Concluzia:Achiziționați un certificat UL 924Semnul de ieșire PCBAnumai. Economiile de 5 dolari la o placă generică vor costa mii de inspecții eșuate.
Î2: Semnul meu de ieșire PCBA este fierbinte. LED-urile se sting după 30 de minute pe baterie. Ce a eșuat?
O:Ai o problemă de degradare a bateriei, nu o problemă cu LED-urile. Iată secvența de diagnosticare:
1. Verificați tensiunea de încărcare:Cu curent alternativ aplicat, măsurați peste bornele bateriei. Ar trebui să vedeți 7,2 V până la 8,4 V (pentru un pachet NiCd de 6 V). Dacă tensiunea este sub 6,5 V, circuitul de încărcare de pe PCBA a eșuat.
2. Capacitatea bateriei de testare:Deconectați bateria și încărcați-o cu o rezistență care consumă 200 mA. Un pachet sănătos de NiCd de 6 V ar trebui să rămână peste 5,4 V timp de cel puțin 90 de minute.
3. Examinați pentru coroziune:Bateriile NiCd scurg hidroxid de potasiu după 3-5 ani. Acest reziduu alb cristalin mănâncă urme de cupru pe PCBA. Dacă vedeți pulbere albă pe undeva, înlocuiți imediat atât bateria, cât și PCBA.
Remediere comună:Înlocuiți bateria la fiecare 4 ani, chiar dacă semnul funcționează. Acest lucru previne pierderea ascunsă a capacității.
Î3: Cum verific dacă un lot de 500 de plăci PCBA pentru semne de ieșire este conformă UL fără a le testa fiecare?
O:Te bazezi pe trei straturi de verificare:
1. Serviciul de urmărire UL (FUS):Fiecare PCBA autentic listat UL provine dintr-o fabrică care permite audituri UL neanunțate. Marcajul UL de pe placă trebuie să includă un număr de fișier (de exemplu, UL E123456). Căutați acest număr în baza de date Product iQ a UL. Dacă nu apare, marca este contrafăcută.
2. Potrivirea codului de dată:Serigrafia PCBA ar trebui să aibă un cod de dată (format YYWW). Asigurați-vă că acest cod de dată se potrivește cu perioada de producție a raportului de certificare UL. Scândurile făcute în afara acelei ferestre nu sunt acoperite.
3. Testare distructivă aleatorie:Pentru fiecare 500 de unități, sacrifică 2 scânduri. Tăiați-le și verificați pentru:
- Valoare nominală corectă a siguranței (de exemplu, 250V 3A cu ardere lentă).
- Izolarea corectă a transformatorului (distanță minimă de 0,125 inci între primar și secundar).
- Fără înlocuiri de componente neaprobate (de exemplu, condensatori de 85 °C în loc de 105 °C).
Sfat pro:Solicitați „Avizul de autorizare UL” de la furnizorul dumneavoastră înainte de a plăti comenzile mari.
Rezumat: Selectarea semnului de ieșire din dreapta PCBA
O calitateSemnul de ieșire PCBAeste definit de trei caracteristici nenegociabile:
1. Listare UL 924cu un număr de fișier verificabil.
2. Transfer automat sub 0,1 secundecu deconectare adecvată de joasă tensiune.
3. Circuit de încărcare a baterieiproiectat pentru chimia NiCd, NiMH sau LiFePO4.
Pentru managerii de unități, acordați prioritate plăcilor cu autodiagnosticare. Pentru OEM, specificați întotdeauna 2 oz cupru pe urme de alimentare și laminate UL 94V-0. Documentația de producție verificată și certificarea de la terți rămân singura cale de încredere către conformitatea cu codul și siguranța ocupanților.
