Cu 20 de ani de experiență în electronica aerospațială și analiza defecțiunilor, am documentat practicile specifice de proiectare care separă ansamblurile demne de zbor de hardware-ul împământat. Acest ghid acoperă selecția materialelor, managementul termic, cerințele de certificare și parametrii testați pe teren pentru PCBA pentru iluminarea aeronavelor.
Tipuri de sisteme de iluminat pentru aeronave
Iluminatul aeronavelor se încadrează în categorii distincte, fiecare având cerințe unice PCBA.
Tip de iluminare Funcție Mod de funcționare Cerință critică Lămpi de navigație Indicație de poziție (roșu/verde/alb) Constant pornire Fiabilitate, precizie a culorii Lumini anti-coliziune (stroboscopic) Intermitent de înaltă intensitate Model stroboscopic dublu Manipularea curentului de vârf, precizie de sincronizare Lumini de baliză Avertizare de durabilitate a motorului/cadru de aer și avertizare intermitent 1 Lumini Iluminarea pistei în timpul aterizării Putere mare la cerere. Ieșire lumen extremă, disipare a căldurii Ilumini pentru cabină/fereastră Ambianță pentru pasageri, citire Reglabil, reglabil în culoare. Conformitate EMI, reglare lină
Specificații tehnice de bază
Cerințe de mediu
Parametru Interiorul aeronavei Exteriorul aeronavei (aripă/coadă)Temperatura de funcționare-15°C până la +70°C-55°C până la +85°CSTemperatura de depozitare-40°C până la +85°C-55°C până la +125°CHumiditate0% până la 95% fără condensare0% până la 100% în regim de condensare Altitudine (în funcționare) max55.000 ft maxVibration (aleatorie) 0,2 g la 5 g RMS5g la 15 g RMS
Specificații de intrare de putere
Parametru Valoare tipicăNotePutere primară28V DC (nominal)18V până la 32V pe MIL-STD-704AC Alimentare (sisteme de cabină)115V AC / 400HzPentru sisteme fluorescente Toleranță la calitatea puterii±10% constant, ±20% tranzitoriu Protecție la supratensiune necesară.
Selectarea materialelor pentru PCBA pentru iluminarea aeronavei
Material de bază: compozit de carbon sau miez metalic?
Standardul FR4 este rareori acceptabil pentru iluminatul aeronavei din cauza conductibilității termice slabe și a nepotrivirii CTE cu componentele LED.
MaterialConductivitate termicăCTE (ppm/°C)GreutateAplicațieFR40,3-0,5 W/m·K14-17LuminNumai semnal/control Aluminiu MCPCB1,5-3 W/m·K23-25MediuIluminat LED generalCupru MCPCB200-400 W/m·K16H-17 Lumină exterioară puternică. Miez175-300 W/m·K (XY)4-6,5 Foarte ușor Aerospațial premium
Recomandare pentru iluminatul exterior:Utilizați miez din pânză de carbon sau MCPCB de cupru. Potrivirea CTE cu componentele LED (6-7 ppm/°C) reduce tensiunea de forfecare a îmbinărilor de lipit în timpul ciclului termic de la -55°C la +85°C.
Selecția greutății de cupru
Sarcină curentă Iluminare interioară Iluminare exterioarăUme de semnal (<100mA)0,5 oz1 oz Putere LED (500mA-2A)1 oz până la 2 oz2 oz Stroboscop/Aterizare (5A-15A) Nu se aplică3 oz până la 4 oz
Managementul termic pentru avioane de mare putere PCBA LED
Cerințe de conductivitate termică
MCPCB-urile oferă o conductivitate termică de aproximativ 10 ori mai mare decât standardul FR-4, ceea ce se traduce printr-o disipare mai bună a căldurii, flux luminos mai luminos și durată de viață mai lungă a LED-urilor.
Regula generală:Pentru fiecare reducere cu 10°C a temperaturii joncțiunii LED, durata de viață a componentelor se dublează.
Specificații stratului dielectric
ParametruStandard MCPCBMaterial dielectric aerospațial de înaltă performanțăEpoxidic cu umplutură ceramică Poliimidă termoconductivăConductivitate termică1-3 W/m·K5-10 W/m·KGrosime dielectrică50-100µm75-150µmTensiune de rupere2-3 kV3-5 kV
Strategie termică prin intermediul plăcuțelor LED
Pentru fiecare LED de mare putere de pe PCBO:
- Minim 9 căi termice(0,3 mm diametru) per panou LED
- Viasuri umplute și acoperitenecesare pentru lipire
- Prin spațiere:Model de grilă de 1,0 mm până la 1,2 mm
- Toleranta la gol:Sub 25% suprafață vizibilă pe raze X

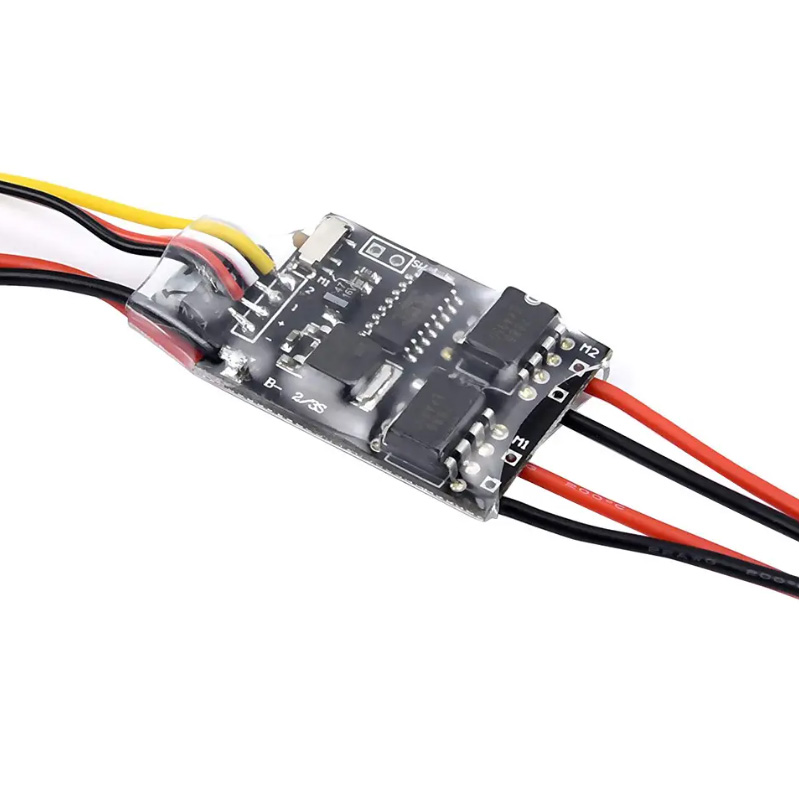

Topologia circuitelor și arhitectura de control

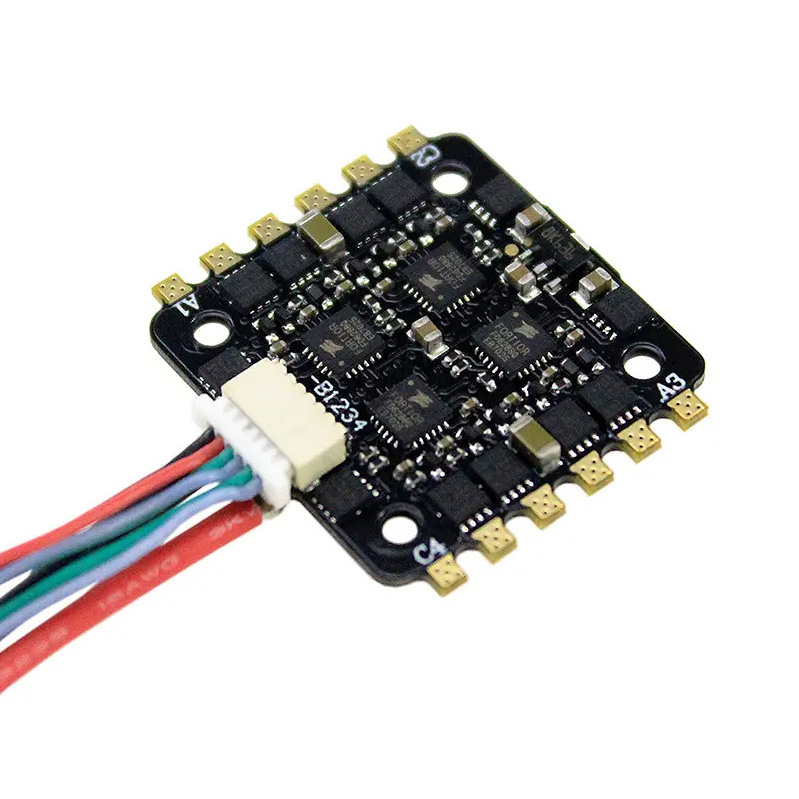

Controlul luminii exterioare
Iluminatul modern exterior al aeronavei folosește drivere LED programabile cu control independent al canalului.
Arhitectura recomandata:
- IC driver LED I2C (de exemplu, LP5562 sau similar) cu memorie de secvență programabilă
- Etapă MOSFET externă pentru șiruri de LED-uri cu curent ridicat
- Suport pentru redundanță FMU prin autobuze I2C separate
Avantajele driverelor programabile:
- Secvențele de iluminare rulează autonom după programare
- Nu este necesară intervenția FMU pentru modelele normale de clipire
- Degradare grațioasă dacă o FMU eșuează
Iluminat interior cabină
Sistemele de iluminare cu LED pentru cabină de aeronave folosesc de obicei perechi LED-microcontroller adresabile individual.
CaracteristicăCerințăProtocol de control Date pixeli prin magistrala serială AdresareFiecare pereche MCU-LED adresabilă independent Controlul culoriiRGB sau RGBW per dispozitiv Rată a datelor Suficient pentru secvențele de animație Modul de defecțiuneDefecțiunea LED-ului unic nu îi afectează pe alții
PCBA flexibileste adesea folosit pentru iluminarea cabinei pentru a se conforma suprafețelor curbate ale fuzelajului.
Echipament de testare încorporat (BITE)
PCBA-urile de iluminare a aeronavelor trebuie să includă capacități de autodiagnosticare.
Parametri monitorizați:
- Tensiune și frecvență de intrare (U_LINE, LINN_SYNC)
- Temperatura (T_AMBIENT)
- Stare lampă/LED (FILAMENT_DETECT pentru sistemele vechi)
- Tensiune și curent de ieșire
Răspuns BITE:
- Înregistrați erorile în memoria nevolatilă
- Opțional: defecțiune a semnalului prin ieșire discretă
- Continuați funcționarea dacă este sigur (degradare grațioasă)
EMI și protecție împotriva trăsnetului
Cerințe de protecție împotriva trăsnetului
Pentru luminile exterioare montate pe aripi/coade:
Element de protecțieSpecificații Diode TVSBidirecționale, evaluate pentru forma de undă de fulger Spark GapsPentru oprirea primară a supratensiunii Rezistență în serie10Ω până la 100Ω pe toate liniile de intrareGround Bond UL 467 rated clapet de masă
Reducerea EMI
Tehnica AplicațieMarge de ferită Linii de intrare de alimentare Choke mod comun Pentru comutarea intrărilor regulatorului Cabluri ecranate Între PCBA și LED-uri de la distanță
Certificare și conformitate
Standarde cheie pentru PCBA pentru iluminarea aeronavelor
StandardAplicabilitateCerințăDO-160Toate echipamentele aeropurtateTestări de mediu și EMIMIL-STD-704Putere de intrare 28V DC calitatea energieiMIL-P-55110 / IPC-6012Calificare PCBClasa 3/AerospațialFAA AC 150/5345-46Iluminat de pistă/aeroportul internațional46Iluminat de pistă/aeroportul internațional. standarde de iluminat
Cerințe de testare de calificare
Test DO-160 Criterii de trecereTemperatura-Altitudine4,0Funcționare la 55.000 ft simulatăVibrație8,0Fără defecțiuni mecanice sau electriceUmiditate6,0Fără coroziune sau deteriorare a izolației Indusă de fulgere22,0Fără daune, fără condiție nesigură Susceptibilitate la fluide11,0Fără degradare de la Skydrol, etc.
Întrebări frecvente PCBA pentru iluminarea aeronavelor
Î1: Care este diferența dintre PCBA cu miez de aluminiu și miez de cupru pentru iluminatul exterior al avioanelor?
O:Alegerea dintre PCBA cu miez de aluminiu și cu miez de cupru are un impact direct asupra performanței termice, greutatea și fiabilitatea în iluminarea exterioară a avioanelor.
MCPCB din aluminiu (placă de circuit imprimat cu miez metalic):
- Conductivitate termica: 138-238 W/m·K
- Densitate: 2,70 g/cm³ (ușoară)
- CTE: 23-25 ppm/°C
- Cost: 30-50% mai mic decât cuprul
Cupru MCPCB:
- Conductivitate termică: 390-401 W/m·K (aproximativ dublu aluminiu)
- Densitate: 8,96 g/cm³ (3,3x mai greu)
- CTE: 16-17 ppm/°C (potrivire mai bună cu componentele LED la 6-7 ppm/°C)
- Superior pentru o densitate extremă de putere (>2 W/cm²)
Matrice de decizie pentru aplicații pentru aeronave:
Locația aeronavei Densitatea puteriiNivel de vibrație Nucleu recomandatLămpi de citire pentru cabinăScăzut (<0,5 W/cm²)ScăzutAluminiu MCPCBLămpi de inspecție pentru aripi Mediu (1-2 W/cm²)RidicatAluminiu cu canale îmbunătățiteLămpi de aterizare (LED)Ridicat (>2 W/cm²)Foarte înalt (>2 W/cm²)Foarte înalt Cupru MCPCBAColiziune înaltă (MCPCBA) MCPCB
Pentru medii extreme:PCB-urile cu miez din pânză de carbon oferă o conductivitate termică XY de 175-300 W/m·K cu CTE de numai 4-6,5 ppm/°C, care se potrivesc cu pachetele cu LED-uri ceramice. Acest lucru minimizează stresul termic în timpul ciclurilor rapide de temperatură de la -55°C la +85°C.
Î2: Cum proiectez pentru puterea de curent alternativ de 400 Hz găsită în sistemele de iluminat din cabină de avioane?
O:Iluminatul cabinei aeronavei folosește adesea 115V AC la 400Hz, nu 50/60Hz găsit în clădiri. Acest lucru creează cerințe unice de design.
Provocarea de proiectare de 400 Hz:
Sursele de alimentare standard concepute pentru 50/60Hz se vor supraîncălzi sau se vor defecta la 400Hz din cauza pierderilor de miez în transformatoare și componente magnetice.
Adaptări necesare designului PCBO:
Componentă 50/60 Hz Design 400 Hz TransformatorOțel silicon standard de înaltă frecvență ferită sau miez înfăşurat cu bandă Filtrare de intrareCondensatoare electrolitice mariCondensatoare cu peliculă mai mici RedresoareDiode standardDiode cu recuperare rapidăFiltrare EMIConceput pentru ondulare de 120 Hz Conceput pentru ondulare800Hz
Lista de verificare a designului pentru PCBA de 400 Hz:
1. Verificați evaluările de frecvență ale componentelor- Transformatoarele și inductoarele trebuie să specifice funcționarea la 400 Hz
2. Măsurați curentul de pornire- Sistemele de 400 Hz au adesea o aprindere mai mare decât modelele de 50/60 Hz
3. Testați cu putere de calitate pentru aeronave- Utilizați o sursă de 400 Hz, nu o sursă de banc
4. Verificați sincronizarea- Multe sisteme necesită reglare cu frecvență blocată (de exemplu, LINN-SYNC)
Î3: Care sunt cele mai comune moduri de defecțiune în PCBA de iluminare a aeronavei și cum le prevenim?
O:Pe baza analizei defectării pe teren a ansamblurilor de iluminat Airbus și Boeing, aceste cinci moduri de defecțiune domină.
Modul de defecțiune 1: Defecțiune a transformatorului (circuit de aprindere/pornire)
Prevenire:
- Specificați transformatoare cu marjă termică adecvată
- Asigurați-vă că materialul pentru ghiveci poate rezista la -55°C până la +125°C
- Testați tensiunea secundară corespunzătoare sub sarcină
Modul de defecțiune 2: Defecțiunea MOSFET în circuitele de comutare
Prevenire:
- Utilizați MOSFET-uri nominale pentru cel puțin 2x tensiune de funcționare
- Adăugați rezistențe de poartă (10Ω la 100Ω) pentru a limita curentul
- Includeți circuite amortizoare peste nodurile de comutare
- Scăderea pentru temperatură (utilizați piese nominale de joncțiune la 150°C)
Modul de defecțiune 3: Defecțiunea inductorului în circuitele rezonante
Prevenire:
- Specificați inductori cu izolație clasa UL
- Asigurați-vă că curentul nominal depășește curentul de vârf de funcționare
- Adăugați siguranța termică în serie pentru circuitele critice
Modul de eroare 4: resetarea sau blocarea microcontrolerului
Prevenire:
- Utilizați IC dedicat de supraveghere a tensiunii (nu resetare RC)
- Verificați că timpul de resetare îndeplinește cerințele fișei de date
- Adăugați temporizator de supraveghere pentru recuperarea întreruperii
Modul de defecțiune 5: Oboseala îmbinării lipite de la ciclul termic
Prevenirea prin proiectarea PCBO:
- Utilizați materiale potrivite CTE- Miezul de cupru (16-17 ppm/°C) este mai bun decât aluminiul (23-25 ppm/°C) atunci când este asociat cu LED-uri ceramice (6-7 ppm/°C)
- Adăugați adeziv- Sub componentele mari, aplicați adeziv epoxidic sau siliconic
- Optimizați geometria plăcuțelor- Folosiți tampoane de lacrimă și inele inelare mai mari pe componentele cu orificii traversante
- Luați în considerare ghiveciul- Pentru ansambluri exterioare, compusul pentru ghiveci atenuează stresul termo-mecanic
Testare cuprinzătoare:
Înainte de aprobarea zborului, PCBA trebuie să treacă ciclul termic DO-160:
- 500 de cicluri minim pentru interior
- 1000+ cicluri pentru exterior
- Interval de temperatură care se potrivește cu locația reală de instalare
Rezumat: Lista de verificare a designului PCBA pentru iluminarea aeronavei
Element de proiectareCerințăMaterial de bazăAluminiu MCPCB pentru interior; cupru sau pânză de carbon pentru exterior Greutate cupr 2 oz minim pentru putere; 3-4 oz pentru lumini stroboscopice/aterizare Vias termiceMinim 9 per LED de mare putere, umplut și acoperitCTE MatchingCore CTE în 10 ppm/°C de componente LEDPutere de intrare Protecție la supratensiune pentru 28 V DC; Compatibilitate 400Hz pentru sistemele de cabinăBITEMonitorizare tensiune, curent, temperatură; înregistrarea erorilorCertificare DO-160 testat; IPC-6012 Clasa 3
Un PCBA pentru iluminarea aeronavei proiectat corespunzător funcționează continuu timp de peste 50.000 de ore de zbor, fără acces la întreținere. Combinația dintre managementul termic MCPCB, driverele LED programabile și testarea de calificare DO-160 oferă fiabilitatea pe care o cere aviația.
