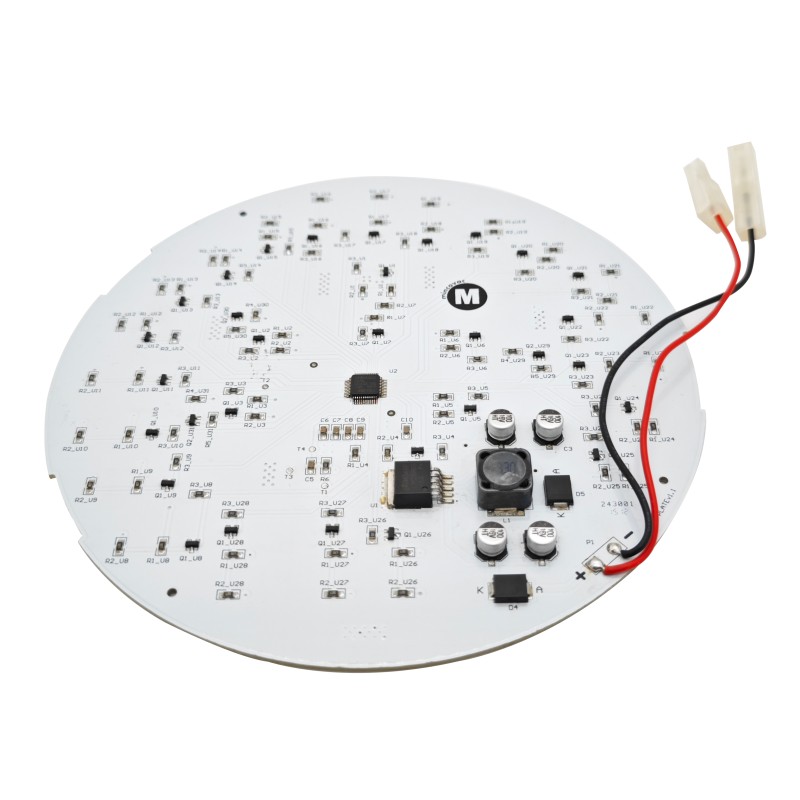

Plafoniera PCBA

Cu 20 de ani de experiență în fabricarea de electronice de larg consum și PCB, am trecut în revistă mii de ansambluri de plafoniere. Acest ghid acoperă selecția materialelor, managementul termic, topologiile driverului și cerințele de conformitate specifice designului PCBA pentru plafoniere.

Ce trebuie să facă o lampă de tavan PCBA

O lampă de tavan PCBA (Printed Circuit Board Assembly) controlează și alimentează sursa de lumină LED. Spre deosebire de un PCB gol, un PCBA include toate componentele lipite pe placă --- LED-uri, drivere, rezistențe, condensatori și conectori.

Funcțiile principale ale unui PCBA pentru plafoniere:

- Conversie AC-DC (dacă driverul este integrat):Convertește 110-277V AC în DC de joasă tensiune pentru LED-uri

- Reglementare curent constant:Menține un curent LED stabil în ciuda fluctuațiilor tensiunii de intrare

- Management termic:Conduce căldura departe de joncțiunile LED-urilor pentru a preveni defecțiunile premature

- Control de reglare a luminii (opțional):Interfețe cu variatoare de perete (0-10V, TRIAC sau PWM)

Diferența față de PCB-ul gol:Un PCB gol are urme și plăcuțe de cupru, dar fără componente. Un PCBA este complet asamblat și gata de instalat în corpul de iluminat.

Specificații tehnice de bază

Parametrii puterii de intrare

Factorul de putere și cerințele THD conform standardelor Energy Star și DLC.

Specificații de ieșire LED

Specificații fizice

Selectarea materialului PCB: FR4 vs. MCPCB din aluminiu

Alegerea între FR4 și aluminiu MCPCB (Metal Core PCB) este cea mai importantă decizie în proiectarea PCBA a plafonierelor.

Tabel de comparație

Matricea deciziei

Regula generală:Pentru plafonierele de peste 15W, utilizați MCPCB din aluminiu. FR4 va cauza defectarea prematură a LED-ului din cauza acumulării de căldură.

Topologie driver pentru Plafoniera PCBA

Plafonierele PCBA folosesc două arhitecturi principale de driver: integrate (componente pe aceeași placă) sau la distanță (placă de driver separată).

Driver integrat vs. la distanță

Curent constant vs tensiune constantă

Recomandare pentru plafoniere PCBO:Utilizați topologia driverului de curent constant pentru proiecte integrate. Oferă un curent LED stabil fără rezistențe suplimentare.

Management termic pentru plafoniere PCBA

Căldura este inamicul principal al duratei de viață a LED-urilor. Pentru fiecare reducere cu 10°C a temperaturii joncțiunii LED, durata de viață se dublează.

Proiectarea traseului termic

Calea termică pentru o lampă de tavan PCBA urmează această secvență:

Joncțiune LED → placa termică LED → cupru PCBA → strat dielectric (MCPCB) → bază din aluminiu → carcasă dispozitiv → aer din cameră

Veriga cea mai slaba:Stratul dielectric (izolație între circuitul de cupru și baza de aluminiu). Dielectricul standard are o conductivitate de 1-3 W/m·K. Dielectricul premium atinge 5-9 W/m·K.

Reguli de proiectare a plăcilor LED

Verificare termică

Test de productie:După asamblare, porniți plafoniera la putere maximă timp de 1 oră. Măsurați temperatura la panourile LED folosind o cameră cu infraroșu.

Reguli de aranjare PCB pentru plafoniere PCBA

Regula 1: Plasarea simetrică a LED-urilor

Plasați LED-urile uniform pe PCBA pentru a preveni punctele fierbinți și pentru a asigura o distribuție uniformă a luminii. Pentru plafoniere rotunde:

- Aranjați LED-urile în cercuri concentrice

- Distanță egală între LED-urile adiacente

- Mențineți o distanță constantă față de marginea plăcii

Regula 2: Urme scurte de curent ridicat

Urmele de curent ridicat (putere LED și masă) ar trebui să fie cât mai scurte și largi posibil. Calculați lățimea necesară:

Pentru 2 oz de cupru, creșterea temperaturii cu 20°C:

- Lățimea (mils) = curent (amperi) × 35

Exemplu: Urmă de 300 mA (0,3 A) → 0,3 × 35 = minim 10,5 mils (0,27 mm)

Adăugați o marjă de siguranță de 50%:Utilizați 16 mils (0,4 mm) pentru urme de 300 mA.

Regula 3: Separarea secțiunilor AC și DC

Dacă PCBA include un convertor AC-DC integrat:

- Păstrați intrarea AC (de înaltă tensiune) la o margine a plăcii

- Mențineți o distanță de curgere de 3 mm între urmele AC și DC de joasă tensiune

- Folosiți un slot fizic sau un șanț în PCB dacă spațiul este îngust

Regula 4: Turnare de cupru pentru pământ

Utilizați o turnare solidă de cupru pe stratul superior (pentru MCPCB, stratul de circuit) pentru retururile LED. Acest lucru reduce căderea de tensiune și îmbunătățește răspândirea căldurii.

Regula 5: Distribuția energiei în lanț

Pentru plafonierele mai lungi (liniare sau dreptunghiulare), dirijați traseele de putere ca o magistrală centrală, mai degrabă decât să alimenteze LED-urile de la capătul șirului precedent.

Exemplu de aranjare PCBA pentru plafoniere (rotunde)

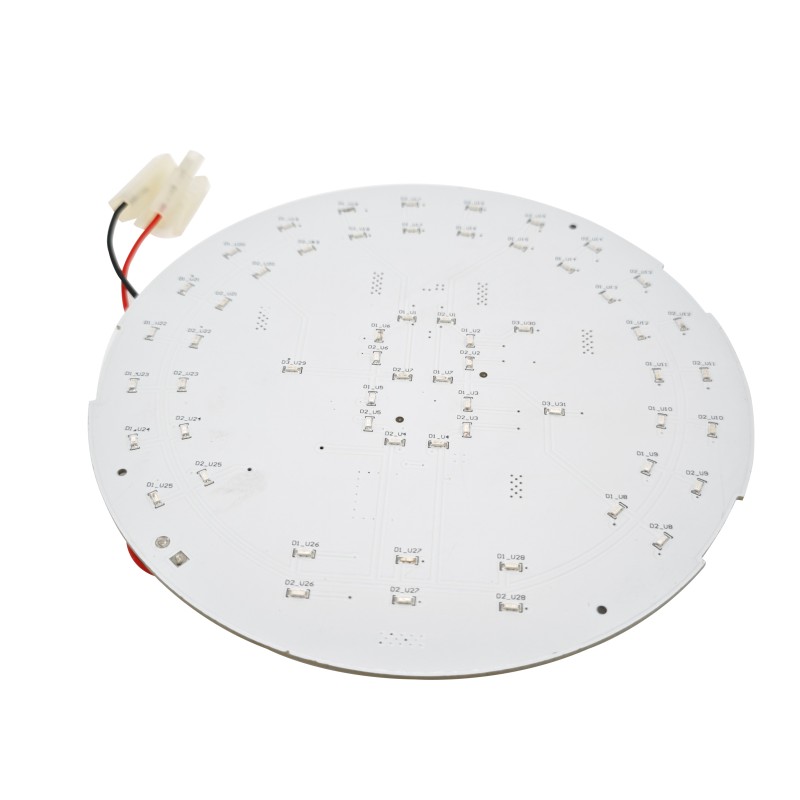

O plafonieră rotundă tipică PCBA (150 mm diametru, 36 LED-uri) are această stivă de straturi:

Considerații privind pâlpâirea și diminuarea luminii

Cauzele pâlpâirii

Pâlpâirea LED-ului apare atunci când curentul de ieșire a driverului are o ondulație semnificativă. Cauze comune:

- Capacitate de ieșire insuficientăîn șofer

- Compatibilitate slabă cu variatorul TRIAC(dimmere de la marginea anterioară cu sarcini capacitive)

- Reglare PWM de joasă frecvență(<1 kHz)

Valori de pâlpâire

Tehnici de reducere a pâlpâirii

Conformitate și Certificare

Certificari obligatorii de pe piata

Teste comune de conformitate

Întrebări frecvente despre Plafoniere PCBA

Î1: Pot folosi același PCBA pentru plafoniere atât pentru aplicații comerciale de 120V, cât și pentru 277V?

O:Nu, nu fără un driver de intrare universal. Iată defalcarea tehnică:

Un PCBA proiectat special pentru 120 V AC utilizează componente evaluate pentru o tensiune de magistrală de aproximativ 200 V DC (după rectificare). La 277 V AC, magistrala DC rectificată este de aproximativ 390 V DC. Aceasta depășește tensiunea nominală a condensatoarelor, MOSFET-urilor și diodelor standard de 120 V.

Cerințe de reducere a tensiunii componentelor:

Dacă aveți nevoie de un singur PCBA pentru ambele tensiuni:

- Specificați adriver de intrare universalnominal 90-277V AC

- Utilizați componente nominale pentru minim 400 V DC bus

- Proiectați curgerea PCB pentru 3 mm între liniile de curent alternativ și secțiunile de joasă tensiune

- Așteptați-vă la costul componentelor cu 10-20% mai mare

Alternativă:Creați două variante PCBA --- una pentru 120 V (cost mai mic) și una pentru 277 V (evaluare de tensiune mai mare). Acest lucru este comun în producția de iluminat comercial.

Î2: Cum mă asigur că plafoniera mea PCBA funcționează corect cu un variator de perete TRIAC?

O:Compatibilitatea cu variatorul TRIAC este o provocare comună pentru proiectanții de plafoniere PCBA. Iată abordarea inginerească:

Problema:Dimmerele TRIAC au fost proiectate pentru becuri cu incandescență (sarcini rezistive). LED-urile prezintă o sarcină reactivă care poate cauza rau de aprindere a TRIAC-ului, ducând la pâlpâire, intermitent sau nefuncţionare sub 30%.

Soluția 1 - Rezistor de purtare (pasiv):
Adăugați un rezistor de purtare (10-50 kΩ, 1-2W) la intrarea AC. Aceasta consumă suficient curent (5-15 mA) pentru a menține conducția corectă a TRIAC-ului în timpul fiecărei jumătate de ciclu.

Rezultat:Îmbunătățește gradul scăzut de luminozitate (de obicei 10-15% minim). Adaugă 1-2W de pierdere în standby.

Soluția 2 - Circuitul de sângerare activ (de preferat):
Un bleeder activ (controlat de IC) consumă curent numai atunci când TRIAC-ul ar prinde rau. Pierderea de eficiență este aproape de zero.

Soluția 3 - Specificați circuitul integrat al driverului TRIAC-dimming:
Multe circuite integrate de driver LED comerciale includ detectarea luminozității TRIAC încorporate și controlul bleederului. Exemplele includ:

- TI LM3447(driver LED reglabil TRIAC)

- MPS MP4030(regulator TRIAC de reglare pe partea primară)

Cerință de testare:Validați compatibilitatea cu gradarea cu cel puțin 5 modele diferite de variatoare TRIAC (Lutron, Leviton, Legrand). Dimmerele variază semnificativ în ceea ce privește cerințele actuale de păstrare.

Semn de eroare de câmp:Dacă plafoniera pâlpâie sau clipește când este redusă sub 50%, circuitul de purtare este inadecvat.

Î3: Care sunt cele mai frecvente probleme de calitate în fabricarea PCBA a plafonierelor?

O:Pe baza a mii de inspecții de producție, aceste cinci defecte reprezintă peste 80% din problemele de calitate PCBA a plafonierelor.

Strategii de prevenire:

Pietre funerare cu LED:

- Utilizați deschideri de șablon care sunt puțin mai mari decât plăcuțele LED (raport 1:1,1)

- Asigurați-vă că profilul de reflux are 60-90 de secunde peste lichidus (TAL)

LED-uri cu polaritate inversă:

- Folosiți LED-uri cu marcaj clar de polaritate (anod/catod)

- Implementați inspecția optică automată (AOI) cu verificarea polarității

- Rulați testul de polaritate 100% pe sonda zburătoare sau pe patul de unghii

Imbinari de lipit la rece:

- Verificați temperatura de vârf de reflux (245-260°C pentru SAC305 fără plumb)

- Monitorizați zilnic profilul cuptorului cu un profiler (nu doar o dată pe lot)

Pastă termică insuficientă (MCPCB la radiator):

- Utilizați șablon sau serigrafie pentru pasta termică (nu aplicare manuală)

- Țintă 0,3-0,5 mm grosime de pastă

- Verificați acoperirea după montare (pasta termică trebuie să strângă ușor marginile)

Lista de verificare a controlului calității pentru inspecția PCBA a plafonierelor de intrare:

Lista de verificare a producției PCBA pentru plafoniere
