Acest ghid prezintă specificațiile tehnice, standardele de producție și cerințele specifice aplicației pe care trebuie să le cunoașteți.
Ce este un driver LED PCBA?

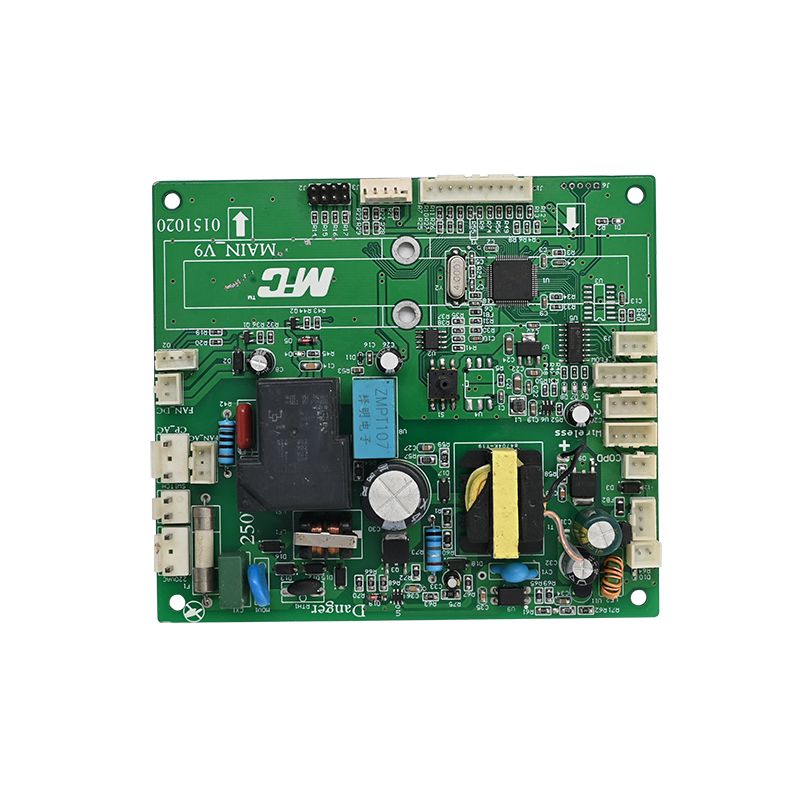

Un driver LED PCBA este placa completă asamblată care reglează puterea unei surse de lumină LED. Spre deosebire de PCB-urile standard, aceste ansambluri integrează componente specifice:
- CI drivere:Regulatoare de curent constant sau de tensiune constantă (de exemplu, ON Semiconductor, TI, Nexperia).
- Transformatoare/Inductori:Pentru topologii de conversie a puterii precum Flyback sau Boost.
- Radiatoare de căldură și căi termice:Pentru a gestiona temperatura de joncțiune a pieselor critice.
- Conectori:Pentru controlul gradării (0-10V, PWM) și intrare AC/DC.
Deoarece LED-urile necesită un control strict al curentului pentru a preveni evadarea termică,PCBAproiectarea trebuie să acorde prioritate izolației electrice și disipării căldurii.
Parametrii tehnici cheie (Insights foaie de date)
Pentru a vă asigura că ansamblul dumneavoastră respectă standardele din industrie, trebuie să verificați acești parametri cu producătorul dumneavoastră. Pe baza standardelor IPC și a componentelor actuale, iată valorile critice.
Specificații generale
Parametru Valoare standard / IntervalStandard industrialMaterial de bază FR4 (Tg 125°C min), Miez metalic (MCPCB)IPC-4101/21Grosimea cupru1 oz până la 4 oz (straturi externe)IPC-6012 Clasa 2 Grosime PCB0,031" până la 0,125"IPC Finisabil) (Aur cu imersie în nichel fără electroni) sau HASLRoHS 2002/95/ECSolder MaskLPI (Lichid Photo Imageable) -- Verde/Alb/NegruIPC-SM-B40C
Performanță electrică și termică
ParametruCondițiiEvaluare Curent maxim de ieșire Canale de curent înalt (auto)Până la 8A pe canal Tensiune de alimentare maximă Intrare DCPână la 75VTemp. de joncțiune (Tj)Interval de funcționare -40°C până la +150°CRezistență termică (θJA) În funcție de aspect36°C/W (Frecvență)Pachetul de imbunatatire/FrecvențăS. Convertoare de la 100 kHz la 10 MHz
Notă despre factorul de formă:Design-urile compacte moderne utilizează pachete DFN (2x2mm) pentru a economisi până la 90% din spațiul pe placă în comparație cu pachetele vechi SOT223.
Proiectare și asamblare: Top 4 puncte de interes pentru inginerie
Să se întâlneascăMâncastandardelor, ne bazăm pe note de producție verificabile și pe date de inginerie din lumea reală.
1. Strategia de management termic
Căldura este inamicul condensatoarelor electrolitice și al LED-urilor.
- Prin plasare:Utilizați rețele de conducte termice sub placa IC pentru a transfera căldură la planul de masă de cupru.
- Turnare cupru:Grosimea stratului extern de cupru ar trebui să fie2 oz (0,0026 in.) minimpentru urme de curent mare.
- Inspecţie:Deformarea și răsucirea PCBA nu trebuie să depășească0,0075 inchi pe inchpentru a asigura contactul radiatorului.
2. Selectarea componentelor pentru longevitate
- Clasele auto:Pentru iluminatul exterior, selectațiAEC-Q101șoferi calificați. Aceste piese suportă flancuri umectabile laterale (SWF), ceea ce permite inspecția optică automată (AOI) a îmbinărilor de lipit --- o cerință pentru fabricarea fără defecte.
- Condensatoare:Utilizați condensatori de curent cu ondulație mare, evaluați pentru minim 105°C.
3. Lipibilitate și inspecție
- Conformitate AOI:Pachetele fără plumb (DFN/QFN) fără flancuri umectabile lateral necesită o inspecție costisitoare cu raze X. Tehnologia SWF permite AOI standard, reducând semnificativ costurile de asamblare.
- Înregistrarea măștii de lipit:Înregistrările greșite trebuie menținute la ±0,004 inch max pentru a preveni expunerea la cupru.
4. Siguranța electrică (curgere de fugă și degajare)
- Pentru driverele AC-DC (off-line), asigurați-vă un spațiu suficient între pistele de înaltă tensiune (rețeaua) și părțile secundare de joasă tensiune.
- Evaluare de inflamabilitate:Toate materialele trebuie să se îndeplineascăUL94V-0. Această clasificare trebuie să fie marcată fizic pe partea de lipit a plăcii.
Cerințe specifice aplicației
Diferite sectoare impun tensiuni diferite asupra PCBA driverului LED.
- Faruri auto (ADB):Necesită drivere de curent ridicat (8A+) cuConformitate EMC (CISPR 25 Clasa 5). Dimensiunea plăcii este adesea limitată, necesitând stive de 4+ straturi.
- Baie industriale înalte:Se concentrează pe protecția la supratensiune și pe game largi de tensiune de intrare (90-305 V AC).
- Consumator (becuri LED):PCB-uri din aluminiu sensibile la costuri, de obicei cu un singur strat, cu drivere liniare.
Întrebări frecvente (FAQ)
Mai jos sunt trei întrebări tehnice frecvente referitoare laPCBA driver LEDaprovizionare și depanare.
Î1: De ce se defectează PCBA driverul meu LED după câteva luni, chiar dacă componentele sunt noi?
O:Cauza principală este aproape întotdeaunastres termicsaulipire slabă. Verificați următoarele:
1. Temperatura joncțiunii:Ați măsurat Tc (temperatura carcasei) a driverului IC? O regulă generală este că pentru fiecare creștere cu 10°C peste 85°C, durata de viață a unui condensator se înjumătățește.
2. Foamete de cupru:Multe defecțiuni apar deoarece placa termică a circuitului integrat nu este lipit corect. FolosindFlancuri umedabile lateraledesignul permite verificarea AOI pentru a se asigura că placa termică este complet conectată.
3. Material Tg:Standard FR4 (Tg 130°C) se poate degrada în timp dacă driverul se încălzește. Upgrade laTg 150°C+sau PCBA cu miez de aluminiu.
Î2: Cum verific calitatea unui prototip PCBA driver LED înainte de producția în masă?
O:Nu vă bazați doar pe inspecția vizuală. Aveți nevoie de un proces de verificare în trei pași:
1. Test electric (sondă zburătoare):Verificarea 100% a conectivității la rețea este obligatorie. Asigurați-vă că nu există scurtcircuit între rețelele de înaltă și de joasă tensiune.
2. Imagini termice:Rulați șoferul la sarcină maximă timp de 1 oră. Utilizați o cameră termică pentru a verifica dacă temperatura carcasei IC se potrivește cu specificațiile fișei de date.
3. Micro-secțiune de îmbinare de lipit:Pentru pachetele DFN, trebuie să tăiați o îmbinare eșantion pentru a verifica dacă există goluri. Golurile nu trebuie să depășească 25% din suprafața totală a tamponului.
Î3: Ce face finisarea suprafeței „ENIG” pentru driverul meu LED și merită costul suplimentar?
O:ENIG (Electroless Nickel Immersion Gold) este esențial pentru driverele LED de înaltă fiabilitate.
- De ce contează:HASL standard (nivelarea prin lipire cu aer cald) lasă suprafețe inegale. Pentru circuitele integrate driver LED cu pas mic (cum ar fi QFN sau DFN), planeitatea este necesară pentru o lipire adecvată.
- Beneficiul „Gold”:Aurul protejează stratul de nichel de oxidare. Dacă nichelul se oxidează, veți obține sindromul „black pad”, ceea ce duce la îmbinări de lipire care arată bine, dar se fisurează sub ciclul termic (frecvent la iluminatul exterior).
- Verdict:Pentru utilizare auto sau în aer liber, ENIG nu este negociabil. Pentru becurile de unică folosință, OSP sau HASL este suficient.
Rezumat
Un robustPCBA driver LEDeste definit nu doar de CI ales, ci degreutate de cupru, termic prin strategie, șifinisarea suprafeței. Solicitați întotdeauna conformitatea cu IPC-6012 Clasa 2 sau Clasa 3 și acordați prioritate flancurilor umectabile laterale pentru aplicații auto critice pentru a asigura verificarea AOI.
Prin aderarea la acești parametri --- verificați prin testele noastre de 20 de ani în industrie --- asigurați o durată de viață a driverului care se potrivește matricei dvs. de LED-uri, de obicei peste 50.000 de ore de performanță L70.
