Evitarea capcanelor de împământare și a resturilor de șuruburi: Ghid de proiectare pentru PCBA-uri de control al motorului de înaltă fiabilitate

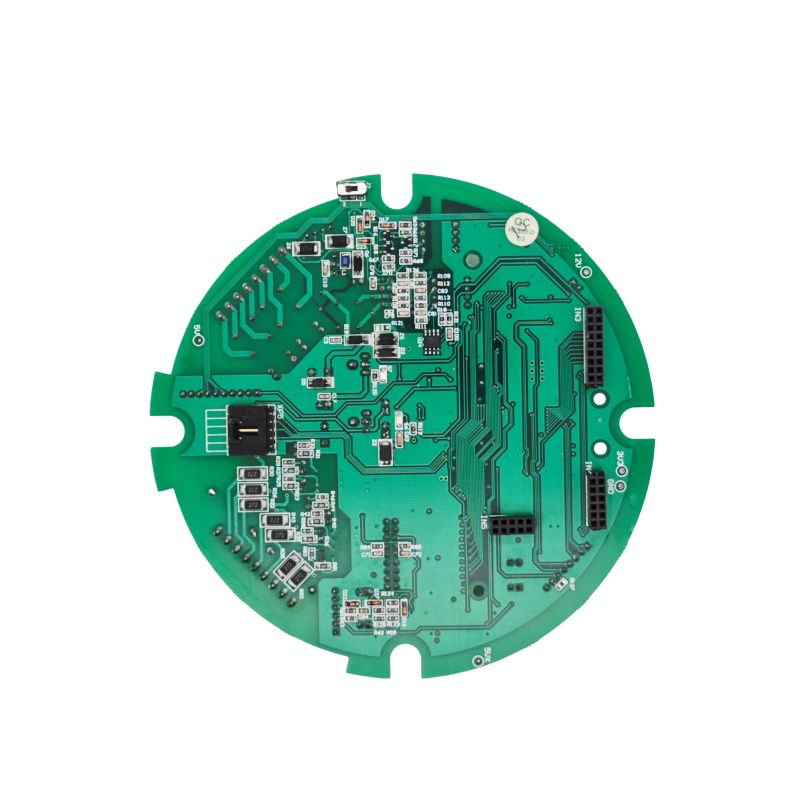

PCBA de control al motorului (Printed Circuit Board Assembly) este factorul de bază al controlului de precizie al mișcării în automatizarea industrială, robotică, vehicule cu energie nouă și aparate inteligente de uz casnic. Acest ghid practic consolidează informații cheie din selecția arhitecturii, aspectul PCB-ului, asamblarea și verificarea, ajutând inginerii și managerii de produs să evite capcanele obișnuite și să asigure o tranziție lină de la prototip la producția de volum mare.

1. Faza de proiectare: Arhitectură și selecția componentelor

1.1 Soluții personalizate vs. standard

La inițierea proiectului, evaluați dacă să adoptați un PCBA personalizat sau un modul standard disponibil. În timp ce PCBA personalizat implică costuri inițiale mai mari pentru NRE (Inginerie Non-Recurring), acesta permite optimizarea pentru anumite tipuri de motoare - cum ar fi BLDC, stepper sau servo - și ținte precise de performanță (de exemplu, precizie viteză/cuplu cu ±0,5%). Soluțiile personalizate oferă, de asemenea, o eficiență superioară de integrare a sistemului (depășind adesea 95%) și fiabilitate pe termen lung în condiții dure de operare.

1.2 Selecția de chipset și topologie de bază

• Procesor: Un MCU pe 32 de biți cu periferice dedicate de control al motorului (de exemplu, miezul ARM Cortex-M4) este recomandat pentru a gestiona algoritmi intensivi din punct de vedere computațional, cum ar fi controlul orientat pe câmp (FOC) cu răspuns în timp real.

• Driver și etapă de putere:

• Pentru modele de înaltă integrare, alegeți circuite integrate de driver BLDC complet integrate (de exemplu, seria TI MCF831xC) care combină drivere de poartă și FET-uri de putere. Acest lucru simplifică circuitele externe, dar impune o decuplare atentă – cel puțin cinci condensatoare critice (VM-PGND, CPH-CPL etc.) trebuie plasate pe fișa de date pentru a asigura o funcționare stabilă.

• Pentru aplicațiile de mare putere (de exemplu, >50A), sunt preferate MOSFET-urile/IGBT-urile discrete cu drivere de poartă dedicate. Luați în considerare dispozitivele cu bandă largă (SiC sau GaN) pentru a obține frecvențe de comutare mai mari și pierderi reduse.

2. Aspect PCB: Arta suprimării zgomotului și managementului termic

O placă de control a motorului este în mod inerent un ansamblu cu semnal mixt și consum mare de energie. Dispunerea defectuoasă este principala cauză a defecțiunilor EMC și a returnărilor de câmp.

2.1 Strategia de împământare și partiționare a circuitului (critică)

Regula de aur: Izolați fizic pământul de alimentare de pământul semnalului.

• Zonare: Împărțiți PCB-ul în trei regiuni distincte:

• Zona zgomotoasă: invertor de putere, relee și bucle de antrenare a porții.

• Zona digitală: MCU, interfețe de comunicare (CAN, UART, SPI).

• Zonă analogică: Sensoare curent/tensiune, intrări codificator/resolver. Păstrați urmele PWM de înaltă frecvență departe de căile sensibile de feedback analogic.

• Implementare de împământare:

• Adoptați o abordare cu împământare într-un singur punct sau cu planul de sol divizat.

• Conectați împământări digitale și analogice la un singur punct lângă pinul de referință ADC.

• Izolați împământul de alimentare (zgomotos) și conectați-l la punctul stea-împământare a sistemului printr-o cale de impedanță scăzută, prevenind curenții tranzitori mari să corupă semnalele de control.

• Recomandare de stivuire: o placă cu 4 straturi este ideală atunci când bugetul o permite. Utilizați straturi de pământ dedicate adiacente părții componentei primare pentru a oferi căi de întoarcere cu inductanță scăzută și ecranare inerentă. Pentru modelele cu 2 straturi, folosiți inundații extinse ale solului și păstrați urmele de putere cât mai scurte și largi posibil.

2.2 Buclele de putere și disiparea termică

• Lățimea traseului și zona buclei: magistrala DC și traseele de ieșire trifazată trebuie să fie scurte și largi pentru a rezista di/dt ridicat. Perechile de semnal porți-driver ar trebui să ruleze în paralel și aproape de bornele sursei MOSFET corespunzătoare pentru a minimiza inductanța parazită.

• Gestionarea termică: utilizați viale termice pentru a conduce eficient căldura de la dispozitivele de alimentare către avioane interioare de cupru sau plăcuțe de radiator din stratul inferior. Aplicați deschideri pentru mască de lipit (cupru expus) pe căi de curent ridicat pentru a activa atașarea radiatorului auxiliar.

3. Asamblare și producție: Detalii trecute cu vederea, dar critice

3.1 Reziliența lanțului de aprovizionare în planificarea BOM

Înainte de finalizarea BOM (Bill of Materials), efectuați o evaluare a riscului de aprovizionare pentru articole cu lungă durată, cum ar fi MCU și transceiver-uri de comunicație. Acolo unde este posibil, rezervați amprente alternative compatibile cu PIN în aspect pentru a evita opririle de producție cauzate de întreruperile furnizorului cu o singură sursă.

3.2 Curățarea strângerii șuruburilor (un mod de eșec frecvent, dar ignorat)

În timpul asamblarii PCBA controlerului de motor, resturile metalice transportate de șuruburi sunt un ucigaș ascuns care provoacă scurtcircuite și degradarea izolației.

• Risc: Particulele de metal de la alimentatoarele cu șurub vibrante pot cădea pe pinii IC de înaltă densitate sau între urme adiacente, ducând la defecțiuni intermitente sau scurtcircuite imediate la pornire.

• Contramăsuri:

• Înlocuiți alimentatoarele vibratoare tradiționale cu bol cu ​​alimentatoare în trepte pentru a minimiza generarea de particule indusă de frecare.

• Introduceți o stație de aspirare a prafului imediat înainte de etapa de fixare.

• Utilizați șurubelnițe electrice inteligente cu monitorizare în timp real a cuplului și a unghiului pentru a preveni strângerea insuficientă (plutirea) sau îndepărtarea filetului.

4. Testare și validare: dincolo de „Se învârte?”

1. Test funcțional (FCT): În condiții de încărcare, verificați timpul de răspuns al protecției la supracurent și supratemperatură - de exemplu, asigurându-vă că oprirea driverului este declanșată în <10µs. De asemenea, validați logica dinamică a reducerii puterii în timpul scăderilor de tensiune.

2. Compatibilitate electromagnetică (EMC) Pre-conformitate: Emisiile conduse și radiate (CE/RE) sunt puncte dureroase comune. Dacă apar defecțiuni, verificați mai întâi dacă o diodă TVS și o bobina de modul comun sunt plasate la intrarea de alimentare și optimizați rata de comutare PWM prin ajustarea rezistențelor de poartă.

3. Fiabilitate pe termen lung: Efectuați cicluri termice și teste de funcționare continuă pentru a verifica integritatea îmbinărilor de lipire și reducerea ponderii componentelor la temperaturi ambientale maxime.

Proiectarea unui de încrederePCBA de control al motoruluieste în esență un compromis triunghiular între performanța electrică, termodinamică și compatibilitatea electromagnetică. Fiecare decizie — de la partiţionarea clară a circuitului şi împământarea disciplinată, până la controlul riguros al curăţeniei ansamblului — determină stabilitatea pe termen lung a produsului în medii industriale provocatoare. Prin implementarea strategiilor prezentate în acest ghid, puteți reduce semnificativ ratele de eșec, puteți scurta ciclurile de dezvoltare și puteți îmbunătăți robustețea generală a sistemului dumneavoastră de control al motorului.
