Răspunsul scurt: depinde de aplicația dvs

Cu 20 de ani de experiență în electronica de putere și analiza defecțiunilor la unități industriale, controlere EV și sisteme servo, am documentat modul în care deciziile de lipire fac sau distrug fiabilitatea controlului motorului. Acest ghid oferă date de inginerie, tabele comparative și recomandări testate pe teren.

Lipirea fără plumb este obligatorie pentru majoritatea produselor comerciale de control al motoarelor care se livrează către piețele reglementate (UE, China, Coreea). Cu toate acestea, există derogări pentru aplicațiile sub capotă pentru automobile, aerospațiale și anumite unități industriale în care fiabilitatea prevalează asupra cerințelor de reglementare.

Diferențe tehnice: lipire cu plumb vs. fără plumb

Înțelegerea proprietăților materialului explică de ce această decizie este importantă pentru PCBA-urile de control al motorului.

Compoziția aliajului și punctele de topire

Comparația fiabilității mecanice

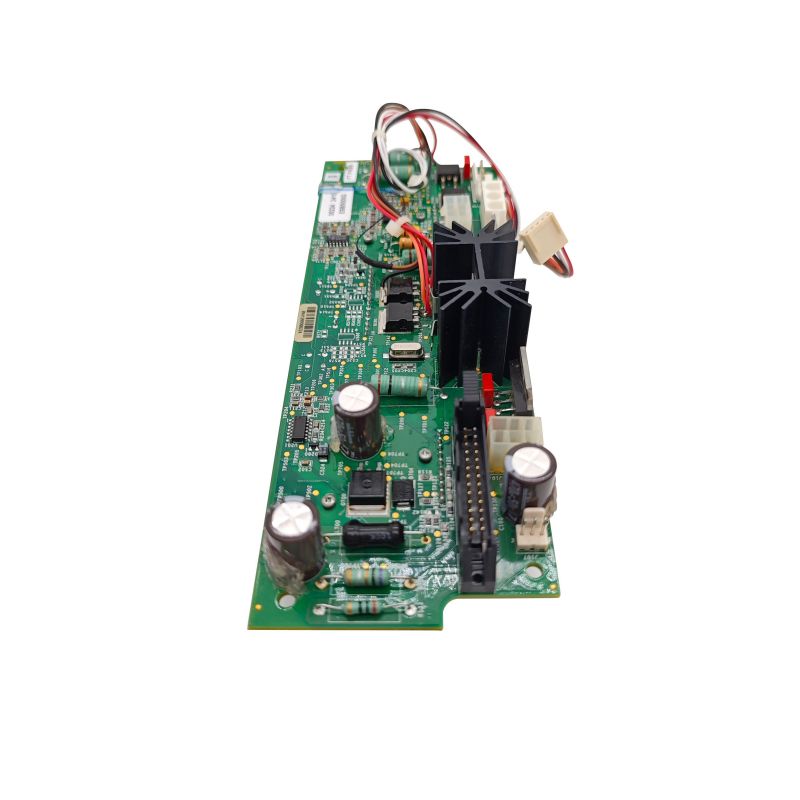

De ce PCBA-urile de control al motorului se confruntă cu provocări unice de lipit

Ansamblurile de control al motorului suferă stres pe care majoritatea PCB-urilor nu le întâmpină niciodată. Acești trei factori fac ca alegerea lipirii să fie critică.

1. Medii cu vibrații ridicate

Controlerele de motor montate direct pe pompe, compresoare sau vehicule electrice experimentează o excitație mecanică continuă. Un studiu documentat a comparat PCBA-uri identice cu lipire cu plumb vs. fără plumb:

- Asamblare cu plumb:Primele eșecuri după 40 de ore de vibrații aleatorii de 6 g (fractură a piciorului componente)

- Asamblare fără plumb:Același mod de defecțiune după doar 4 ore de vibrații identice

Cauza? Lipitura fără plumb are o ductilitate redusă. Atunci când articulația nu se poate flexa, stresul de vibrație se concentrează pe cablul componentului, provocând fracturi premature.

2. Ciclism termic extrem

Acționările cu motor generează căldură. Apoi motoarele se opresc. Apoi încep din nou. O acționare industrială tipică circulă de la -40°C la +125°C de mii de ori.

Lipire cu plumbgăzduiește nepotrivirile CTE (coeficient de dilatare termică) dintre componente și PCB prin ductilitate.

Lipire fără plumbformează compuși intermetalici (IMC) mai groși și mai fragili la interfața articulației. Creșterea excesivă a IMC slăbește interfața și accelerează inițierea fisurilor.

3. Curenți mari și încălzire în Joule

PCBA-urile de control al motorului transportă curenți continui de la 5A la 200A+. Fiecare îmbinare de lipire experimentează auto-încălzire din cauza pierderilor I²R.

Diferența principală nu este rezistența, ci modul în care îmbinarea gestionează stresul ciclic termic în timp.

Când TREBUIE să utilizați lipire fără plumb

Cerințele de reglementare lasă puțin loc de alegere în aceste scenarii.

Piețe conforme cu RoHS

UE, China, Coreea de Sud și multe alte jurisdicții limitează plumbul în electronice la 0,1% din greutatea materialului omogen. Produsele vândute pe aceste piețe trebuie să utilizeze lipire fără plumb, cu excepția cazului în care se aplică o scutire specifică.

Comenzi pentru motoare pentru consumatori și comerciale

Aparate electrocasnice (mașini de spălat, ventilatoare HVAC, compresoare frigidere)

Unelte electrice cu acţionare cu motor

Controlere HVAC comerciale

Robotică pentru uz neindustrial

Producție orientată spre export

Dacă fabricați PCBA-uri de control al motoarelor pentru distribuție globală, menținerea liniilor de producție separate cu plumb și fără plumb creează complexitatea inventarului și riscurile de calitate. Procesarea unificată fără plumb este alegerea practică.

Când puteți justifica lipirea cu plumb (excepții)

Anumite aplicații se califică pentru scutiri RoHS sau nu se încadrează în întregime din domeniul de aplicare al reglementărilor.

Electronice sub capotă auto

Scutirea 7(c)-I(valid până în 2026) permite plumbul în electronicele auto de înaltă fiabilitate, unde alternativele fără plumb nu au fiabilitatea dovedită.

Datele reale de la furnizorii de nivel 1 arată:

• Îmbinările fără plumb din unitățile de comandă ale motorului arată inițierea mai devreme a fisurii sub ciclul termic
• Formarea mustăților de staniu pe finisajele de staniu pur creează riscuri de scurtcircuit în ECU-urile sigilate
• Mulți producători OEM de automobile continuă să specifice lipirea cu plumb pentru modulele critice pentru siguranță

Aerospațial și militar

Scutire completă. Lipirea fără plumb nu este necesară pentru aviație, apărare sau aplicații spațiale. Aceste sectoare continuă să utilizeze Sn63/Pb37 pe baza deceniilor de date de fiabilitate.

Acționări cu motor industrial (cerințe de viață de peste 10 ani)

Atunci când un controler de motor trebuie să funcționeze mai mult de 15 ani într-o fabrică fără aer condiționat (de la -20°C la +70°C ambiant), lipirea cu plumb rămâne alegerea conservatoare. Datele de oboseală termică pe termen lung pentru fără plumb în aceste condiții sunt încă în curs de dezvoltare.

Echipament medical (neimplantabil)

Există derogări pentru multe dispozitive electronice medicale în care fiabilitatea are un impact direct asupra siguranței pacienților.

Reparații și piese de schimb

PCBA-urile de înlocuire pentru echipamentele existente de lipit cu plumb ar trebui să utilizeze lipire cu plumb pentru a menține compatibilitatea metalurgică cu îmbinările și componentele existente.

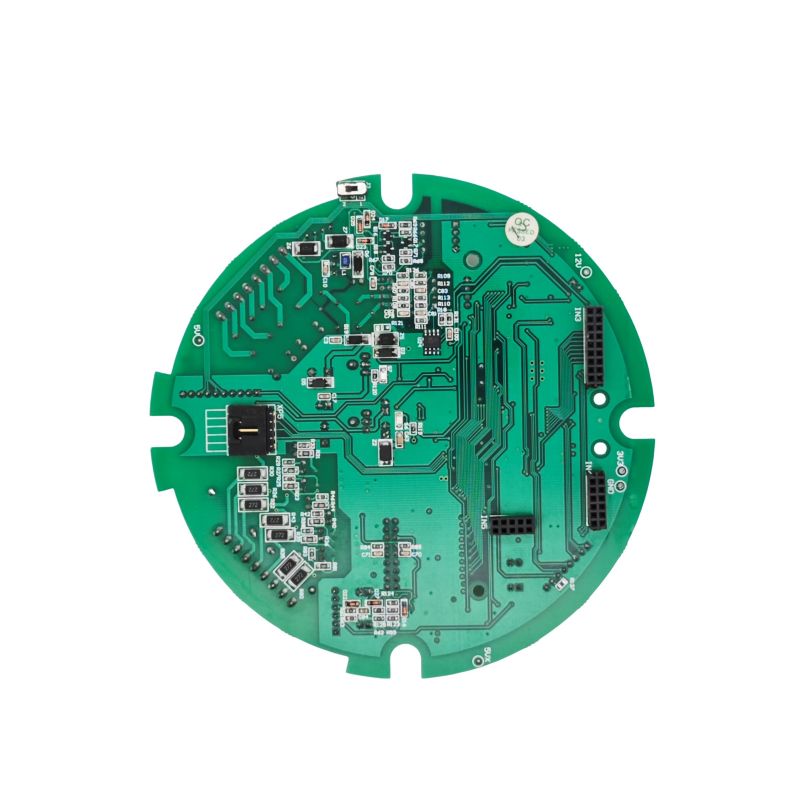

Considerații asupra componentelor critice pentru PCBA de control al motorului

Nu toate piesele tolerează temperaturile de lipire fără plumb. Aceste cinci categorii necesită o atenție specială.

1. Componente sensibile la temperatură

Reflow fără plumb atinge vârfuri la 245°C până la 260°C — substanțial mai mari decât cele cu plumb de la 220°C până la 230°C.

2. Componente cu finisaje Pure Tin

Finisajele de staniu pur (des întâlnite la componentele fără plumb) pot crește în timp mustații conductoare - un risc critic pentru comenzile motorului cu distanță redusă între componente.

Strategii de atenuare:

- Specificați finisaje NiPdAu sau mat cositor-bismut în loc de staniu pur

- Aplicați o acoperire conformă peste toate îmbinările de lipit

- Evitați cositor pur pe componente în zonele cu densitate mare

3. Inventarul existent al componentelor cu plumb

Utilizarea componentelor de lipit cu plumb (de exemplu, cabluri placate cu SnPb) într-un proces de asamblare fără plumb creeazăincompatibilitate de proces:

Finisajul componentei se topește la 183°C, dar lipirea fără plumb necesită 245°C+

Finisajul componentei se poate oxida sau dizolva înainte de formarea îmbinării de lipit

Rezultat: îmbinări nesigure, defecte cap în pernă și defecțiuni în câmp

Regulă:Utilizați componente evaluate pentru procesul de lipire pe care îl vor experimenta.

Cele mai bune practici pentru PCBA pentru controlul motorului fără plumb

Dacă este necesar fără plumb, aceste practici maximizează fiabilitatea.

Selectarea finisajului suprafeței PCB

Recomandare:ENIG oferă cea mai bună umezire și cea mai lungă perioadă de valabilitate pentru asamblare fără plumb.

Optimizarea profilului de redistribuire

Un profil prost optimizat de refluere fără plumb creează îmbinări reci, goluri și IMC-uri fragile.

Reducerea vibrațiilor pentru îmbinările fără plumb

Având în vedere ductilitatea redusă a vibrațiilor fără plumb, luați acești pași suplimentari:

1. Încapsulare / încapsulare:Umpleți carcasa din jurul componentelor cu masă mare (conectori, transformatoare, condensatoare mari) cu compus de silicon sau uretan. Acest lucru transferă stresul de vibrație departe de îmbinările de lipit.

2. Componente lipite cu adeziv:Utilizați adeziv epoxidic sau siliconic sub dispozitive mari de suprafață (inductori, condensatori din aluminiu).

3. Reduceți înălțimea separatorului componentelor:Componentele înalte cu cabluri lungi acționează ca pârghii de vibrație. Specificați componente cu profil redus acolo unde este posibil.

Întrebări frecvente PCBA pentru controlul motorului

Mai jos sunt trei întrebări tehnice de la proiectanții și inginerii de producție.

Î1: Proiectez un controler de motor pentru vehicule electrice pentru un furnizor de automobile de nivel 1. Pot folosi lipire fără plumb?

O:Da, dar cu teste de calificare semnificative. Majoritatea furnizorilor de automobile Tier-1 folosesc în prezent lipire fără plumb pentru noile modele, deoarece este necesară conformitatea RoHS pentru vehiculele de pe piața UE. Cu toate acestea, există derogări pentru electronicele de sub capotă în care datele de fiabilitate fără plumb rămân incomplete.

Planul dumneavoastră de calificare trebuie să includă:

Sfaturi practice:Mulți producători de autovehicule continuă să specifice lipirea cu plumb pentru ECU-urile sub capotă, folosind scutirea RoHS existentă. Discutați cu clientul înainte de a vă angaja să nu aveți plumb. Dacă fără plumb este obligatoriu, specificați finisarea suprafeței ENIG și acoperirea conformă pentru toate ansamblurile.

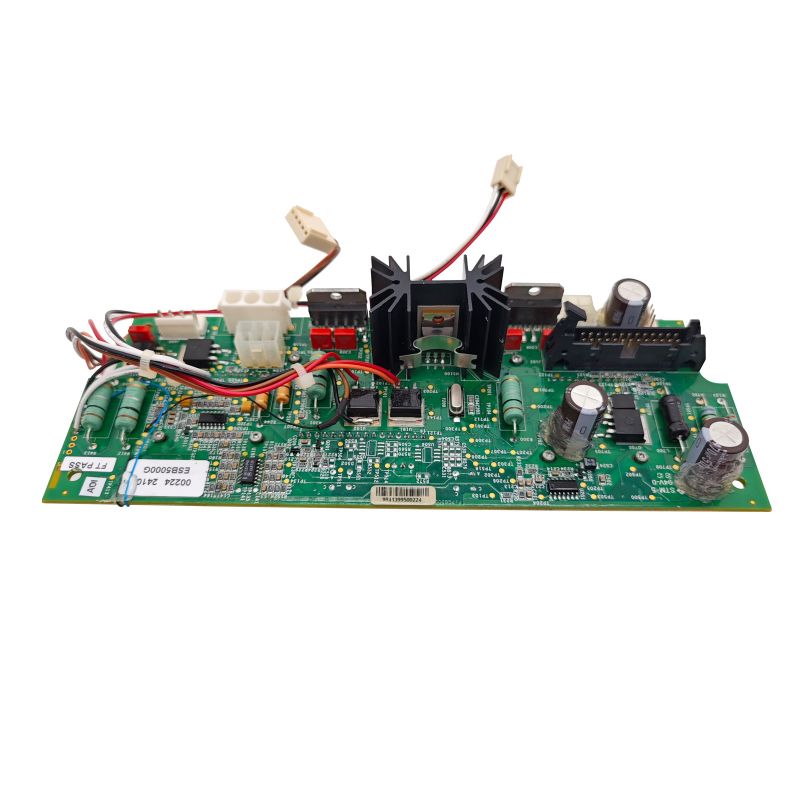

Î2: Unitatea mea de motor industrial a eșuat după 18 luni cu îmbinări de lipire crăpate pe cele șase MOSFET-uri de putere. Ansamblul folosește lipire SAC305 fără plumb. Ce a mers prost?

O:Aceasta este o defecțiune clasică prin oboseală termică. Iată secvența de diagnosticare:

Pasul 1 - Examinați locațiile fisurilor:La microscop, priviți interfața dintre cablul MOSFET și filetul de lipit. Dacă fisura trece de-a lungul stratului de compus intermetalic (IMC), IMC a crescut prea gros în timpul refluxării.

Pasul 2 - Examinați profilul dvs. de redistribuire:Pentru SAC305, timpul de peste liquidus (TAL) ar trebui să fie de maximum 60 până la 90 de secunde. Dacă TAL a depășit 120 de secunde, grosimea IMC poate depăși 10µm (zona fragilă începe peste 5µm).

Pasul 3 - Măsurați creșterea temperaturii la placa de scurgere MOSFET:Cu o cameră cu infraroșu, măsurați temperatura padului la sarcină maximă. Dacă depășește 110°C, delta ciclului termic (ΔT) este prea mare.

Pasul 4 - Verificați montarea într-un singur punct:MOSFET-urile de putere cu plăcuțe termice mari (DPAK, D2PAK, TO-263) care nu au căi termice sau au goluri sub pad experimentează puncte fierbinți. Radiografia cu raze X a articulațiilor - goluri de peste 25% din suprafața tamponului sunt inacceptabile.

Remedieri recomandate (în ordinea priorității):

1. Reduceți ΔT:Adăugați un radiator sau îmbunătățiți fluxul de aer pentru a menține tampoanele MOSFET sub 90°C la încărcare maximă.

2. Adăugați căi termice:Sub fiecare tampon MOSFET, plasați o serie de canale de 0,3 mm (umplute și acoperite) pentru a atrage căldura în planul de masă al PCB.

3. Utilizați un aliaj cu conținut scăzut de argint:Luați în considerare SAC105 (1% Ag) în loc de SAC305. Conținutul mai scăzut de argint crește ductilitatea și rezistența la oboseală termică cu prețul unui punct de topire ușor mai ridicat.

4. Poti MOSFET-urile:Aplicați compus de ghiveci conductiv termic peste MOSFET-uri. Acest lucru atenuează stresul ciclic termic și transferă căldura.

Î3: Trebuie să repar un PCBA de control al motorului care a folosit inițial lipire cu plumb. Pot folosi lipitură fără plumb pentru reparații?

O:Tehnic da, dar nu este recomandat. Iată de ce:

Problema 1 - Metalurgie mixtă:Lipitura fără plumb (SAC305) nu se amestecă bine cu lipirea reziduală cu plumb (Sn63/Pb37). Aliajul rezultat are un punct de topire imprevizibil (de obicei 190°C până la 210°C) și formează îmbinări slabe, granulate, predispuse la crăpare.

Problema 2 - Conflict de temperatură:Pentru a curge corect lipirea fără plumb, aveți nevoie de un vârf de fier de lipit la 370°C până la 400°C. Această temperatură poate:

Delaminați placa PCB de pe substratul FR4

Deteriorarea componentelor adiacente (în special condensatoare electrolitice)

Topiți conectorii din plastic din apropiere

Protocol de reparație recomandat:

Dacă trebuie să utilizați fără plumb pe o placă cu plumb:Îndepărtați 100% din lipitura existentă din zona de reparație folosind o stație de dezlipire în vid. Inspectați sub mărire - orice lipire reziduală cu plumb va contamina noua îmbinare. Apoi continuați cu lipirea fără plumb la 370°C cu flux activ.

Matricea de decizie: cu plumb vs. fără plumb pentru PCBA de control al motorului

Utilizați acest tabel pentru a vă ghida alegerea de lipit.

Lipirea fără plumb este obligatorie din punct de vedere legal pentru majoritatea PCBA-urilor de control al motoarelor livrate către piețele reglementate. Cu toate acestea, proprietățile materiale ale aliajelor fără plumb - fragilitate mai mare, formare IMC mai groasă, risc de bătaie de staniu - creează probleme reale de fiabilitate în aplicațiile cu vibrații ridicate și cu cicluri termice.

Pentru aplicații obligatorii fără plumb:

Utilizați finisarea suprafeței ENIG pentru o umezire optimă

Controlați cu atenție profilul de reflux (TAL 60-90 secunde, vârf 245-260°C)

Adăugați ghivece sau adeziv pentru componente cu masă mare

Aplicați o acoperire conformă pentru a atenua muștații de staniu

Pentru aplicațiile care se califică pentru scutiri (sub capotă pentru automobile, industria de peste 10 ani, aerospațială, medicală):

- Lipirea cu plumb (Sn63/Pb37) rămâne standardul de aur de fiabilitate

- Combinația dintre ductilitate, rezistență la vibrații și decenii de date de câmp este dificil de înlocuit

Pentru reparatii:Se potrivesc cu aliajul de lipit original. Metalurgia mixtă creează îmbinări imprevizibile, nesigure.

Decizia echilibrează în cele din urmă conformitatea cu reglementările și fiabilitatea pe teren. Pentru produsele de larg consum cu durata de viață estimată de 3-5 ani, fără plumb este matur și de încredere. Pentru comenzile motorului critice pentru siguranță sau cu durată lungă de viață, urmăriți scutirea și utilizați lipire cu plumb.
