PCBA pentru mașină Rc

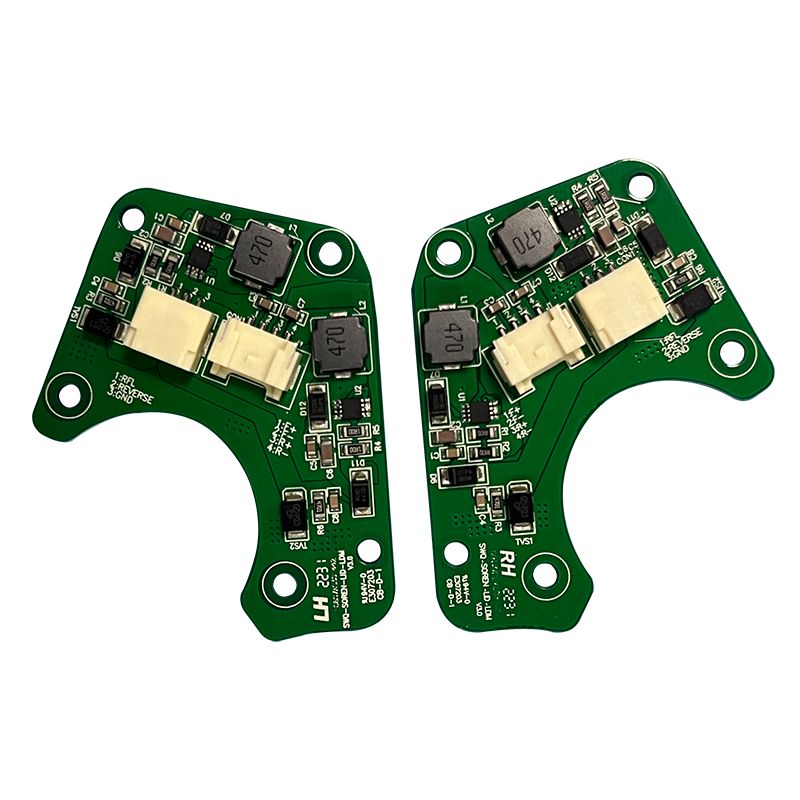

Diferențiatoare de bază pentru PCBA pentru mașini RC

Nu toate modelele PCBA pentru mașini RC funcționează la fel. Șase factori creează diferența reală.

Etapa de antrenare a motorului -- În cazul în care majoritatea modelelor eșuează

Făcător de diferențe: Un PCBA pentru mașină RC de calitate hobby utilizează drivere MOSFET separate pentru partea înaltă și partea joasă cu timp mort programabil. Plăcile de jucărie folosesc circuite integrate integrate semi-bridge care se supraîncălzi în 2 minute de utilizare în teren.

Sensibilitatea și selectivitatea receptorului radio

Făcător de diferențe: Un PCBA de mașină RC de calitate include un LNA separat (amplificator cu zgomot redus) înainte de circuitul integrat al receptorului. Acest lucru adaugă 15 dB de câștig fără a degrada cifra de zgomot, permițând controlul la peste 300 de metri.

Diferențele de management al energiei care contează

Stabilitatea tensiunii sub sarcina motorului determină dacă PCBA-ul mașinii RC se resetează în timpul accelerației puternice.

Intrare baterie și reglare

Diferență critică: MCU de pe un PCBA de mașină RC trebuie să rămână în viață în timpul blocării motorului care scade tensiunea bateriei de la 8,4 V la 5,0 V timp de 10 milisecunde. Folosiți un buck-boost sau o bancă mare de condensatoare (1000 µF low-ESC) pe șina de 5V.

Performanță BEC (Battery Eliminator Circuit).

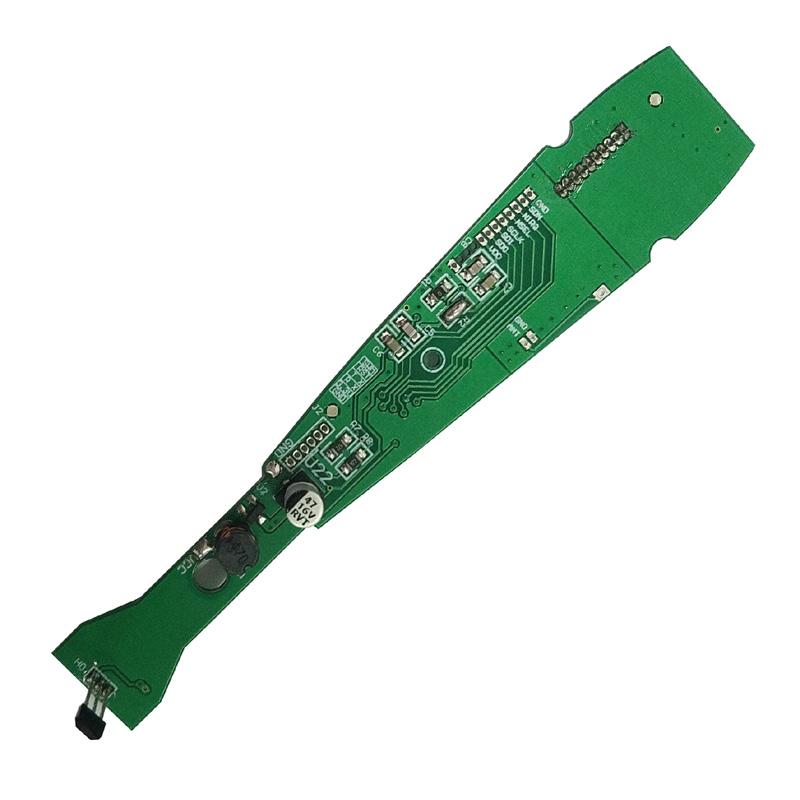

Diferențe de aspect și ecranare

PCBA-ul mașinii RC funcționează în interiorul unui șasiu din plastic cu motoare, fire și angrenaje rotative. Zgomotul este peste tot.

Tehnici de izolare a zgomotului

Făcător de diferențe: O mașină RC de calitate PCBA plasează secțiunea RF într-o insulă de împământare separată, conectată la pământul principal, într-un singur punct lângă borna negativă a bateriei.

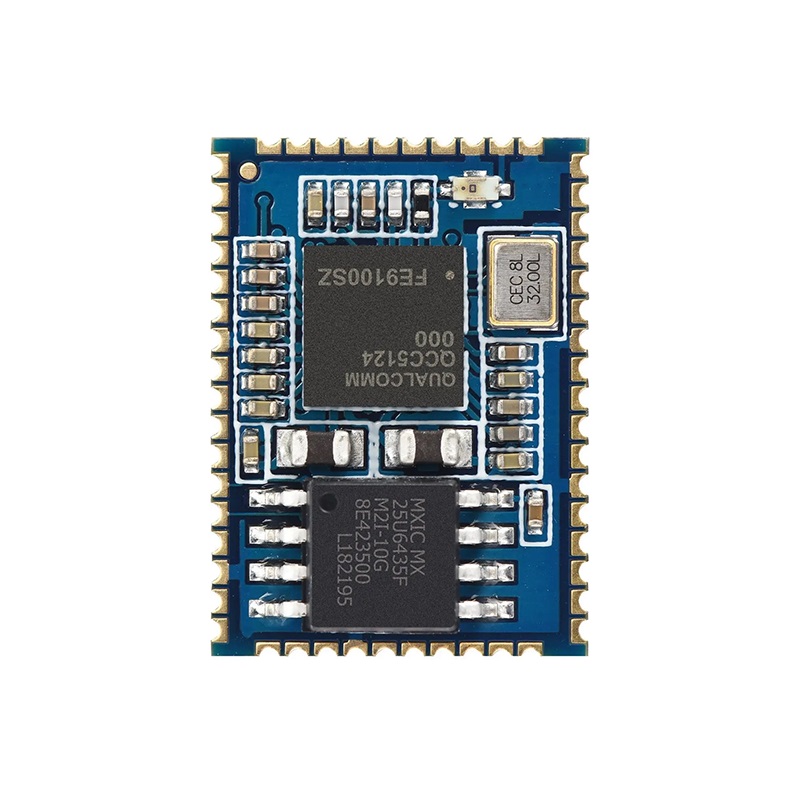

Plasarea cristalelor și oscilatorului

- Mențineți cristalul de 27 MHz (sau TCXO pentru 2,4 GHz) la cel puțin 15 mm de firele motorului

- Fără urme digitale care rulează sub cristal

- Inel de protecție la sol în jurul oscilatorului (prin cusătură la fiecare 2 mm)

- Condensatoare de sarcină potrivite specificațiilor cristalului (±5 pF)

Diferențele dintre firmware și bucla de control

Hardware-ul singur nu face diferența. Algoritmul de control separă mașinile receptive de cele lente.

Curbe de accelerație și direcție

Implementarea: MCU PCBA pentru mașină RC trebuie să ruleze bucle PID la minimum 1 kHz. Buclele de 100 Hz produc un decalaj vizibil. Utilizați un Cortex-M4 sau similar cu acumulare de multiplicare hardware.

Failsafe și telemetrie

- Pierderea semnalului sigur-- Setați accelerația la zero după 0,5 secunde fără pachete

- Baterie descărcată sigură-- Reduceți accelerația la 50% la 6,0 V, tăiați la 5,5 V

- Telemetrie opțională-- Tensiunea bateriei, temperatura motorului, RSSI trimis înapoi la transmițător

O mașină RC de calitate PCBA implementează siguranța în hardware (comparator separat) nu doar în software. Dacă MCU se blochează, hardware-ul trage accelerația la zero.

Toleranțe de producție și testare

Producția de masă dezvăluie diferențe. Toleranțe strânse creează performanțe consistente.

Specificații critice de producție

Protocolul de testare funcțională

Fiecare PCBA pentru mașini RC ar trebui să treacă:

1. Test motor fără sarcină-- Curent < 1A, nu se aude zgomot

2. Test de blocare-- 30A timp de 2 secunde, fără oprire termică

3. Test de rază-- 100 de metri în câmp deschis cu antena în jos

4. Test de interferență-- Operați 10 plăci simultan, fără ciocniri de canale

Întrebări frecvente -- Întrebări frecvente despre diferențele PCBA pentru mașini RC

Î1: De ce unele modele PCBA pentru mașini RC își pierd asocierea după un accident, în timp ce altele nu?

O:Diferența este stresul mecanic asupra oscilatorului cu cristal. Un accident care oprește mașina creează brusc un impuls de decelerare de 200--500 G. Acest șoc schimbă frecvența de rezonanță a cristalului de cuarț în două moduri:

Schimbarea de frecvență de la stresul mecanic-- Martorul de cristal se deformează temporar sub forța G, schimbându-și frecvența de rezonanță paralelă cu până la 150 ppm. Dacă PLL-ul receptorului nu poate urmări această schimbare (majoritatea modelelor low-cost au o gamă de captură de 50 ppm), PCBA-ul mașinii RC își pierde blocarea și nu se redobește niciodată, deoarece cristalul deformat are acum un offset permanent.

Micro-fracturi ale îmbinărilor de lipit-- Cristalele mici HC-49S (obișnuite în jucăriile RC) au carcase metalice grele. Sub 500 G, inerția carcasei solicită îmbinările de lipit. O micro-fisura care trece inspecția vizuală creează un contact intermitent. PCBA-ul mașinii RC pornește (cristalul funcționează la vibrații scăzute) dar eșuează de îndată ce motorul vibrează.

Soluție în PCBA pentru mașini RC de calitate:

- Utilizați un oscilator MEMS (SiTime sau similar) în loc de cuarț. Dispozitivele MEMS supraviețuiesc la 50.000 G și consumă mai puțină energie.

- Dacă cuarțul este obligatoriu, utilizați un pachet ceramic de 3,2×2,5 mm (nu HC-49S) cu lipire în patru puncte.

- Adăugați epoxidice de umplere sub oscilator (o perlă de 0,5 mm pe două margini absoarbe șocul).

O mașină RC bine concepută PCBA supraviețuiește căderilor repetate de 1 metru pe beton fără a pierde legarea. Testați prin scăparea mașinii asamblate de 20 de ori de la 1 metru, apoi verificând raza de acțiune. Modelele ieftine eșuează la drop 3 sau 4.

Î2: Cum afectează configurația unității porții MOSFET performanța PCBA a mașinii RC la accelerație parțială?

O:Accelerația parțială (ciclu de funcționare 10--40%) este locul în care majoritatea modelelor PCBA pentru mașini RC își dezvăluie punctele slabe. Domină doi parametri de acționare a porții:

Încărcarea porții și platoul Miller-- Când un MOSFET comută la accelerație parțială, petrece mai mult timp în regiunea liniară (platoul Miller) unde Rds(on) nu este încă atins. Un MOSFET cu încărcare totală mare de poartă (Qg > 50 nC) durează 200--300 ns pentru a porni complet. La 10% accelerație (20 kHz PWM, 5 µs la timp), MOSFET-ul este complet îmbunătățit doar pentru 4,7 µs. Restul de 300 ns în regiunea liniară disipează căldura ca (I × V). La 20A, acesta este 20A × 6V = 120W pentru 300 ns pe ciclu -- suficient pentru a crește temperatura joncțiunii cu 40°C peste temperatura ambiantă în 30 de secunde.

Valoarea rezistenței de poartă-- Modelele PCBA pentru mașini RC de jucărie folosesc un singur rezistor de poartă de 100Ω pentru simplitate. Acest lucru creează timpi de creștere de 500 ns. Modelele de calitate folosesc rezistențe separate de pornire și oprire: pornire de 10Ω (rapidă) și oprire de 100Ω (mai lent pentru a reduce soneria). Acest lucru produce un timp de creștere de 100 ns, reducând dramatic pierderile de regiune liniară.

Diferența de măsurare-- Testați rulând PCBA mașinii RC la 25% accelerație pe un dinamometru timp de 10 minute. Un design slab va indica temperatura motorului 90°C și carcasa MOSFET 110°C. Un design de calitate (MOSFET cu Qg scăzut, rezistențe separate de poartă) funcționează motorul la 60°C, MOSFET la 70°C. Placa rece durează de 5 ori mai mult.

Î3: Care este diferența în designul antenei dintre un PCBA pentru mașini RC de 100 de metri și o versiune de 300 de metri?

O:Trei elemente de design ale antenei creează o diferență de 200 de metri în timp ce se utilizează aceeași putere de transmisie de 2,4 GHz (limită legală de 100 mW):

Tipul de antenă și eficiența-- O antenă de urmărire PCB (F inversat) pe o placă standard FR-4 de 1,6 mm realizează o eficiență de 40--50% (castig de la -3 la -4 dBi). Același PCBA pentru mașină RC cu un monopol extern de 1/4 de undă (sârmă de 31 mm) atinge o eficiență de 70--80% (-1,5 dBi). O antenă cu cip ceramic (de exemplu, Johanson 2450AT18) cu o rețea de potrivire reglată atinge o eficiență de 60--65%. Pentru o rază de acțiune de 300 de metri, utilizați o antenă monopolă plasată vertical (nu încolăcită în interiorul șasiului).

Dimensiunea planului de sol-- Planul de masă al antenei (contragreu) trebuie să aibă o lungime de cel puțin λ/4 (31 mm). Modelele PCBA pentru mașini RC de calitate rezervă o suprafață de sol solidă de 35×40 mm sub secțiunea RF. Plăcile de jucărie plasează antena lângă baterie sau motor, reducând planul efectiv de masă la 15 mm. Acest lucru detonează antena la 2,45 GHz - rezonanța reală se schimbă la 2,6 GHz, pierzând sensibilitatea de 10 dB.

Impedanța liniei de alimentare-- O antenă monopolă necesită o linie de transmisie de 50Ω de la RF IC la punctul de alimentare al antenei. Aceasta înseamnă o urmă de 1,5 mm lățime pe FR-4 de 1,6 mm (microstrip) cu un plan de masă continuu dedesubt. PCBA pentru mașină RC de calitate utilizează o urmă de 50Ω cu căi de împământare pe ambele părți. Plăcile de jucărie direcţionează antena printr-o urmă de 10 mm lungime, 0,3 mm (120Ω) cu sloturi în planul de masă -- creând o nepotrivire a impedanţei care reflectă 40% din puterea transmisă.

Verificare-- Solicitați furnizorului dumneavoastră de PCBA o diagramă Smith care arată impedanța antenei la 2,45 GHz. Un design bun arată 50Ω ± 5Ω. Un design slab arată 30Ω sau 80Ω. Această măsurătoare unică prezice diferența de interval mai precis decât orice simulare.

Tabel de comparație -- Jucărie vs Hobby RC Car PCBA

O PCBA superioară pentru mașini RC nu este despre componente scumpe. Este vorba despre unitatea corectă a porții, un design adecvat al antenei, hardware sigur și toleranțe strânse de producție. Concentrați-vă pe pierderile de comutare MOSFET și dimensiunea planului de masă RF - aceste două zone produc cea mai vizibilă diferență în conducerea în lumea reală.
