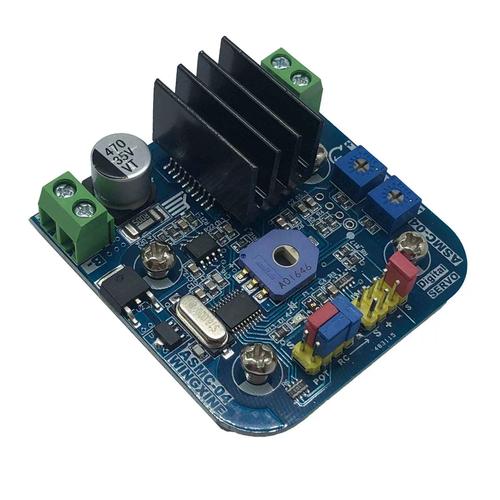

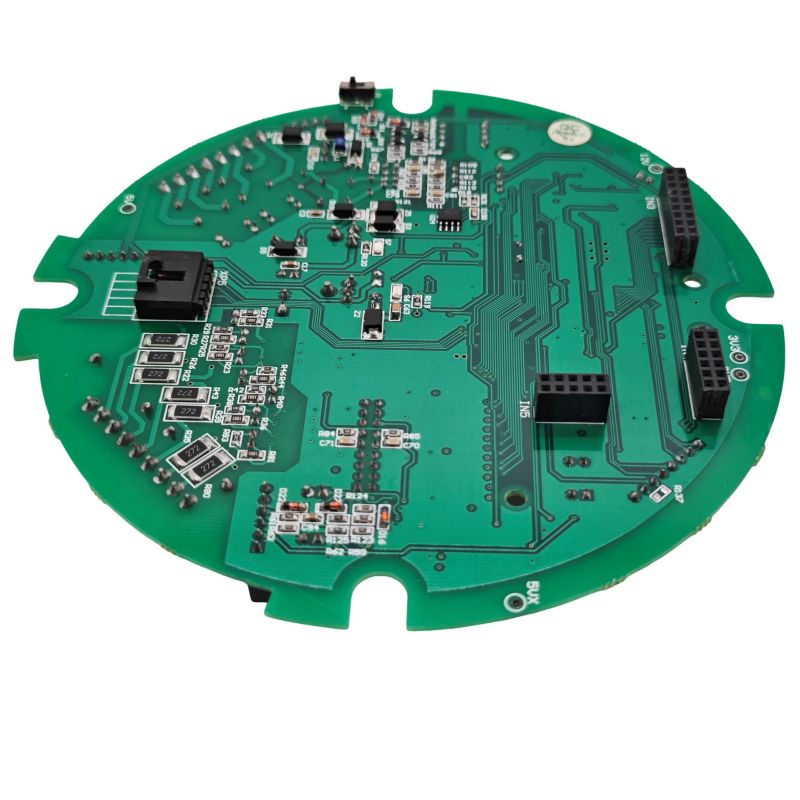

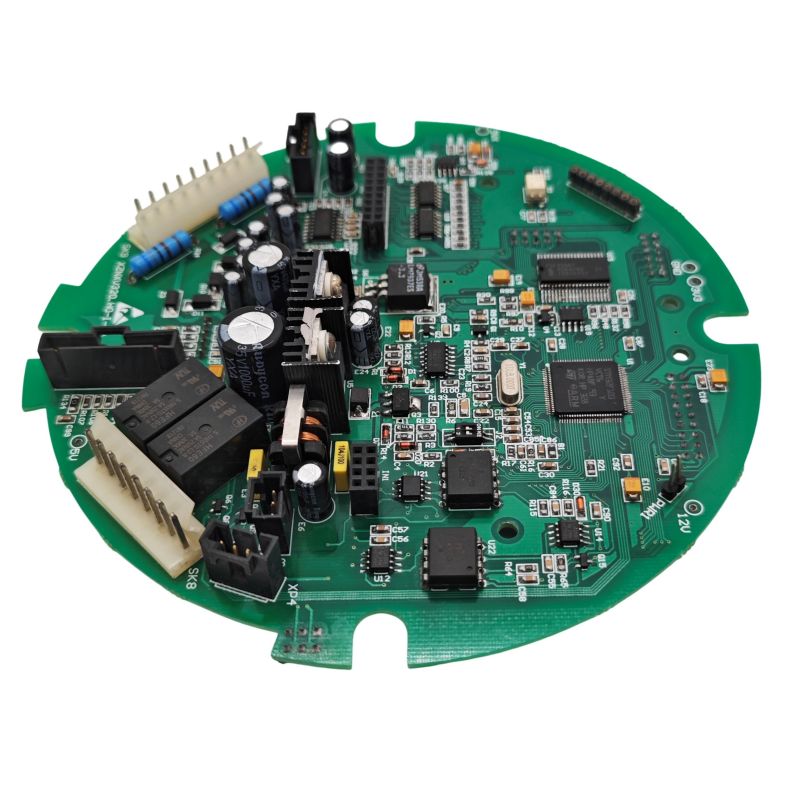

Servo PCBA RC

Unixplore Electronics— Cu 20 de ani de sisteme încorporate și experiență în proiectarea PCB, am observat în mod repetat aceleași modele de defecțiuni: linii electrice zgomotoase, decuplare inadecvată și rutare PWM incorectă. Soluțiile noastre servo PCBA sunt construite în jurul specificațiilor de inginerie, regulilor de aspect și metodelor de testare pe care designerii profesioniști le folosesc de fapt în producție.

Indiferent dacă aveți nevoie de o placă de driver de sine stătătoare, de un servocontroler multicanal sau de înlocuire a unei plăci de control servo intern, Unixplore Electronics oferă fiabil, imunitar la zgomot.PCBAcare funcționează atât în ​​medii de hobby RC, cât și în medii de robotică industrială.

Ce oferim:

• Design complet servo PCBA (schemă + aspect) în Altium, KiCad sau formatul preferat
• Prototipare cu testare funcțională (sarcină, ondulație, rapoarte termice)
• Producție în volum cu aprovizionare de componente și asamblare SMT
• Consultanță în revizuirea designului și analiza defecțiunilor

Ce trebuie să facă un Servo PCBA RC

Un servo PCBA RC (fie o placă de driver autonomă sau o placă de control intern servo) îndeplinește trei funcții esențiale:

• Generarea sau recepția semnalului PWM:Convertește impulsurile de control (1ms la 2ms la 50Hz) în comenzi de poziție.
• Distribuția energiei:Oferă 5V sau 6V curat servomotorului și circuitului integrat de control.
• Procesarea feedback-ului:Citește potențiometrul intern pentru a verifica poziția și a închide bucla de control.

Proiectele de înaltă fiabilitate includ, de asemenea, detectarea curentului pentru detectarea supraîncărcării și optoizolarea pentru imunitate la zgomot.

Specificații tehnice de bază

Următorii parametri reprezintă standardele industriale pentru modelele PCBA de control servo RC. Acestea se aplică atât plăcilor servo-driver dedicate, cât și ansamblurilor PCBA receptoare integrate.

Specificații pentru puterea de intrare

Specificații semnal de control

Componente PCBA servo interne (în interiorul servo)

Un servo RC standard conține un mic PCBA cu următoarele componente:

Reguli de amenajare PCBA pentru fiabilitatea servo RC

La Unixplore Electronics, știm că majoritatea defecțiunilor servo RC provin de la PCB. Respectăm aceste 8 reguli pentru a asigura o funcționare fiabilă în fiecare proiect pe care îl livrăm.

1. Distribuția energiei: Legare la pământ în stele

• Nu împământare niciodată în lanț. Fiecare masă servo ar trebui să revină direct la punctul de masă al sursei de alimentare.
• Putere separată și masă de semnal. La modelele PCBA multi-servo, împărțiți planul de masă și conectați-vă într-un singur punct lângă intrarea bateriei.
• Lățimea urmei pentru putere: pentru curent continuu de 1,5 A, utilizați o lățime minimă de urmărire de 1,5 mm cu 1 oz de cupru.

2. Amplasarea condensatorului de decuplare

Servomotoarele generează zgomot electric semnificativ. Un servo tipic poate produce până la 200 mV de zgomot vârf la vârf pe linia de alimentare de 5 V.

Decuplare necesară per conector servo:

• Condensator electrolitic de la 100 µF la 470 µF (se ocupă de pornirea motorului)
• Condensator ceramic de 100 nF (filtrează zgomotul de înaltă frecvență)
• Plasați condensatorii la 10 mm de pinii de alimentare servo

Capacitate în vrac pentru întregul PCBA: Adăugați un condensator mare (1000µF până la 4700µF) la intrarea principală de alimentare. Acest lucru previne întreruperile când mai multe servo pornesc simultan.

3. Rutarea semnalului PWM

• Păstrați urmele PWM scurte și directe. Urmele lungi acționează ca antene pentru zgomot.
• Evitați să rulați urme PWM paralel cu firele de alimentare. Folosiți traversarea la 90 de grade dacă este necesar.
• Adăugați un rezistor în serie de 100Ω la 470Ω pe pinul de ieșire PWM. Acest lucru limitează curentul în timpul condițiilor de defecțiune și reduce sunetul.

4. Aspect conector servo

Conectorul servo standard cu 3 pini (semnal, VCC, masă) necesită o distanță specifică:

• Distanța între pini: 2,54 mm (0,1 inchi) sau 2,7 mm (densitate mare)
• Grosimea PCB pentru bloc conector: 1,2 mm până la 1,6 mm
• Locația pinului de semnal: de obicei pinul interior (pinul 2 din 3)
• Secvențierea alimentării: GND trebuie să se conecteze înainte de VCC la inserție

Pentru modelele de înaltă densitate, distanța de 2,7 mm între conectorii servo permite un aspect compact, menținând în același timp conexiuni fiabile.

5. Reglarea tensiunii pentru controlul MCU

• Utilizați un LDO separat pentru MCU dacă aceeași sursă alimentează servo-urile. Picurile de curent servo provoacă scăderi de tensiune care pot reseta microcontrolerul.
• Regulator recomandat: LDO de 5V sau 3,3V cu capacitate de cel puțin 200mA și condensatori de intrare/ieșire de 1µF.
• Diodă de protecție: Adăugați o diodă 1N4007 sau Schottky la intrare pentru a proteja împotriva polarității inverse.

6. Suprimarea zgomotului pe motor (pentru design intern Servo PCBA)

Dacă proiectați un PCBA care intră în interiorul unui servo, adăugați suprimarea zgomotului direct la bornele motorului:

• Condensator ceramic de 100 nF lipit direct peste bornele motorului.
• Conectați negativul condensatorului la carcasa motorului pentru o ecranare suplimentară (reduce zgomotul cu până la 200 mV).
• Opțional: adăugați bile de ferită pe cablurile motorului pentru medii extrem de zgomote.

7. Sensarea curentului pentru detectarea suprasarcinii

Modelele avansate de servo PCBA includ monitorizarea curentului:

• Rezistor de șunt: 0,1Ω la 0,5Ω, toleranță de 1% - creează tensiune proporțională cu curentul
• Amplificator diferențial: câștig de la 10 la 20 — amplifică tensiunea de șunt la un nivel măsurabil
• Intrare ADC: minim 10 biți — furnizează date curente pentru a controla MCU

Un șunt de 100 mΩ produce 50 mV la 500 mA și 150 mV la 1,5 A. Cu un amplificator de câștig de 5x, acesta devine 250mV până la 750mV, potrivit pentru intrări ADC de 3,3V.

8. Izolație și protecție mecanică

Plăcile PCBA servo interne trebuie să fie protejate fizic:

• Bandă izolatoare: Așezați bandă electrică între PCBA și carcasa metalică a servo. Acest lucru previne scurtcircuitele de la îmbinările de lipire sau cablurile componentelor care ating carcasa.
• Acoperire conformă: pentru aplicații în aer liber sau cu umiditate ridicată, adăugați acoperire conformă acrilică pentru a preveni coroziunea.

Generarea semnalului de control (Considerații privind codul MCU)

Generarea corectă a PWM este esențială pentru o funcționare fără trepidații. Iată parametrii cheie:

Configurație PWM

Exemplu de cod MCU Pseudocod

// Calculați ciclul de lucru pentru un impuls de 1500 µs
    // Presupune perioada PWM = 20 ms, ceas = prescaler de 1 MHz

    pulse_width_us = 1500
    period_counts = 20000 // 20 ms în microsecunde
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Când testați, utilizați un osciloscop pentru a verifica semnalul PWM. Marginea de cădere a pulsului declanșează servo-ul să citească poziția.

Moduri comune de defecțiune și remedieri

Notă importantă privind comutarea alimentării:Nu comutați niciodată linia de masă a servo pentru a o opri. Când împământul este deschis, servo-ul poate primi în continuare putere prin linia de semnal PWM sau alte căi, rezultând o funcționare sub tensiune de 3,2 V și un comportament neregulat. Comutați întotdeauna linia VCC utilizând un MOSFET sau un releu cu canal P.

Întrebări frecvente pentru RC Servo PCBA

Mai jos sunt trei întrebări tehnice pe care le primim frecvent de la inginerii robotici și proiectanții de sisteme RC.

Î1: De ce servole mele trec la întâmplare când le controlez de pe PCBA personalizat cu un ESP32 sau Arduino?

O:Ai o problemă cu zgomotul de alimentare, aproape sigur. Iată secvența de diagnosticare pe care o recomandăm la Unixplore Electronics:

Pasul 1— Verificați alimentarea cu un osciloscop: Măsurați linia de 5V direct la conectorul servo în timp ce servo-ul se mișcă. Dacă vedeți mai mult de 200 mV de ondulație (de la vârf la vârf), decuplarea dvs. este insuficientă.

Pasul 2— Adăugați o capacitate în vrac: plasați un condensator electrolitic de la 1000 µF până la 4700 µF peste bornele de intrare de putere. Servomotoarele atrag curenți mari de pornire (3–10 × curent de funcționare) atunci când încep să se miște. Fără capacitate în vrac, tensiunea scade sub 4V, determinând resetarea sau comportarea neregulată a circuitului integrat de control.

Pasul 3— Separați puterea MCU de puterea servo: cele mai proaste modele rulează MCU și servo-urile de la același regulator de tensiune. Utilizați două regulatoare separate:

• Un LDO 5V/500mA pentru MCU și logică.
• O alimentare separată de 5V/3A (sau conexiune directă a bateriei) pentru servo.

Pasul 4— Adăugați decuplare la fiecare conector servo: plasați un condensator electrolitic de 100 µF și un condensator ceramic de 100 nF direct peste pinii VCC și GND ai fiecărui conector servo. Condensatorul ceramic filtrează zgomotul de înaltă frecvență de la periile motorului; electroliticul gestionează vârfurile de curent de joasă frecvență.

Pasul 5— Verificați calitatea semnalului PWM: utilizați un osciloscop pentru a vă uita la pinul PWM. Dacă observați sunete (depășire) pe marginile în creștere sau în coborâre, adăugați un rezistor în serie de 100Ω la pinul MCU. Acest lucru atenuează semnalul și previne declanșarea falsă.

Linia de jos:90% dintre problemele de fluctuație a servomotoarelor sunt legate de putere, nu de cod. Remediați mai întâi distribuția de energie.

Î2: Cum proiectez un PCBA care controlează mai multe servo-uri (8 până la 16 canale) fără întreruperi?

O:Acest lucru necesită o bugetare atentă a puterii și o planificare a aspectului. Iată abordarea inginerească pentru un servocontroler PCBA cu 16 canale.

Pasul 1— Calculați necesarul total de putere:

• Fiecare servo standard atrage 200mA până la 500mA în timpul funcționării normale.
• Curentul de blocare de vârf poate ajunge la 1,5 A până la 3 A per servo.
• Pentru 16 servo-uri: 16 × 1,5 A = 24 A potenţial maxim.

Pasul 2— Proiectați distribuția energiei:

• Intrare principală de alimentare: Utilizați o sursă de 5V până la 6V nominală pentru minim 30A.
• Conector de intrare: XT60 sau terminal cu șurub (nu un antet mic cu 2 pini).
• Urme principale de putere: 8 mm până la 10 mm lățime cu 2 oz de cupru sau utilizați un plan de alimentare dedicat pe stratul 2.
• Bare colectoare: pentru curenți de peste 15 A, adăugați bare colectoare de cupru sau utilizați cablaj extern.

Pasul 3— Implementați distribuția de energie în etape:

• Dirijați urmele groase de putere (5 mm+) către un punct central de distribuție.
• Din acel moment, rulați urme individuale de 1,5 mm la fiecare conector servo.
• Adăugați un condensator de 470µF la fiecare conector servo (capacitate distribuită, nu doar un capac mare la intrare).

Pasul 4— Utilizați optoizolarea pentru liniile de semnal (avansat):

• Pentru medii industriale sau cu zgomot ridicat, izolați semnalele PWM folosind optocuple (de exemplu, 4N35 sau PC817).
• Acest lucru împiedică zgomotul motorului să se cupleze înapoi în MCU și să provoace resetări.
• Proiectele izolate necesită domenii de alimentare separate (partea MCU și partea servo).

Pasul 5— Adăugați limitarea curentului sau pornirea ușoară:

• Utilizați un MOSFET cu circuite de pornire ușoară pentru a crește puterea servo de la 10 ms la 50 ms.
• Acest lucru împiedică pornirea inițială de la toate cele 16 servo-uri să prăbușească alimentarea.
• Alternativ, porniți servo-urile în secvență (întârziere de 5 ms între fiecare).

Pasul 6— Recomandare de stivă de strat PCB pentru peste 16 canale:

• Stratul 1: Semnal (PWM, feedback)
• Stratul 2: plan de sol (turnare solidă)
• Stratul 3: plan de alimentare (5V sau Vservo)
• Stratul 4: semnal sau masă secundară

Această stivă minimizează zona buclei și reduce EMI între canale.

Î3: Pot folosi același design PCBA pentru diferite mărci de servo (Futaba, Hitec, Spektrum, generice)?

O:Da, cu trei considerații importante de compatibilitate.

Considerent 1— Standardele de semnal PWM sunt consistente: toate servomotoarele RC folosesc același standard PWM de 50 Hz cu impulsuri de la 1 ms la 2 ms. Logica de generare PWM a PCBA funcționează universal.

Considerentul 2— Cerințele de alimentare variază semnificativ:

PCBA-ul dumneavoastră trebuie să fie proiectat pentru cel mai mare curent servo pe care intenționați să îl utilizați. Proiectat pentru 2A continuu și 5A vârf pe canal pentru a acoperi majoritatea servomotoarelor standard și cu cuplu ridicat.

Considerarea 3- Compatibilitate conector:

• Majoritatea servomotoarelor folosesc un antet femel standard cu 3 pini, cu o distanță de 2,54 mm (0,1 inchi).
• Locația pinului de semnal variază în funcție de marcă:
  • Futaba: Semnalul este pinul cel mai interior (pinul 2)
  • Hitec și Spektrum: Semnalul este pinul 1 sau pinul 3, în funcție de model
• Proiectați-vă PCBA cu pinouts etichetate clar (S, +, –). Utilizați un antet tată cu 3 pini (precum un cablu prelungitor servo standard), astfel încât orice servo să se poată conecta direct.

Considerent 4— Servo PCBA intern (în interiorul servo) nu este interschimbabil: Dacă proiectați PCBA intern care merge în interiorul carcasei servo (înlocuind placa de control originală), acesta este specific mărcii. Diferitele servo au diferite:

• Valorile rezistenței potențiometrului (5kΩ vs 10kΩ)
• Dimensiunile motorului și curentul nominal
• Locațiile orificiilor de montare mecanice
• Dimensiunile carcasei

Pentru designul PCBA intern, faceți inginerie inversă a originalului sau obțineți specificații detaliate pentru acel model de servo exact. Pentru modelele PCBA drivere externe (placa care se conectează la conectorii servo standard), compatibilitatea este excelentă pentru toate mărcile RC majore.

Testarea PCBA-ului servo RC

Înainte de a aproba un proiect pentru producție, rulați aceste cinci teste:

Rezumat: Proiectarea unui Servo PCBA RC fiabil

Un servo PCBA robust RC este definit de cinci decizii de inginerie:

1. Capacitate în vrac adecvată(1000µF până la 4700µF) la intrarea principală de alimentare.
2. Domenii de putere separatepentru MCU (reglat LDO) și servo-uri (baterie directă sau regulator de curent ridicat).
3. Împământarea stelelorcu retururi separate de putere și semnal la masă.
4. Condensatoare de decuplarela fiecare conector servo (100µF electrolitic + 100nF ceramic).
5. Condiționarea corectă a semnalului PWMcu rezistențe în serie și urme scurte.

Pentru modele multi-servo (8+ canale), utilizați un PCB cu 4 straturi cu putere și planuri de masă dedicate. Pentru modelele interne servo PCBA, adăugați suprimarea zgomotului motorului (100nF la bornele motorului) și bandă izolatoare pentru a preveni scurtcircuitarea carcasei. Aceste practici oferă în mod constant o funcționare fără trepidații și fiabilitate pe termen lung atât în ​​aplicațiile RC, cât și în cele de robotică.
