Automobile PCBA: O inginerie sistematică de la stâlpii de fiabilitate la fabricarea fără defecte

Automobilul modern trece printr-o transformare profundă de la un „produs mecanic” la un „terminal mobil inteligent”. În această evoluție, ansamblul plăcii de circuit imprimat (PCBA) – ca purtător fizic și nucleu de interconexiune electrică al unităților electronice de control (ECU) – a devenit un determinant critic al performanței, siguranței și limitelor funcționale ale vehiculului. Spre deosebire de electronicele de larg consum,PCBA autofuncționează într-un mediu extrem caracterizat prin temperaturi ridicate, cicluri termice severe, vibrații intense, umiditate și interferențe electromagnetice. Proiectarea și fabricarea sa constituie astfel un sistem științific riguros care acoperă selecția componentelor, controlul procesului și trasabilitatea calității pe ciclul de viață complet.

I. Standarde stricte de top: șanțul de calitate construit de AEC-Q și IATF 16949

Fiabilitatea PCBA pentru automobile nu provine din consolidarea într-o singură etapă, ci este înrădăcinată într-un sistem de sus în jos de standardizare obligatorie. Printre acestea, seria AEC-Q și sistemul de management al calității IATF 16949 formează cele două pietre de temelie.

Standardele AEC-Q, stabilite de Automotive Electronics Council, oferă specificații de certificare a componentelor cu praguri de testare stricte pentru diferite tipuri de componente. De exemplu, AEC-Q100 se concentrează pe circuitele integrate (CI), solicitându-le să treacă teste precum ciclul de temperatură, electromigrarea și analiza defecțiunilor. AEC-Q200 vizează componentele pasive (condensatori, rezistențe etc.), supunându-le la teste de șoc termic, umiditate și vibrații pentru a se asigura că performanța lor rămâne stabilă într-un interval larg de temperatură de la -40°C la +125°C (și mai mult). Orice componentă care nu a trecut de certificarea AEC-Q se confruntă cu obstacole substanțiale în calea intrării în lanțurile de aprovizionare auto mainstream.

La nivel de sistem de producție, IATF 16949:2016 a înlocuit ISO/TS 16949 ca unic standard de management al calității pentru industria auto. Mandatul său principal este implementarea obligatorie a celor cinci instrumente de bază (APQP, PPAP, FMEA, MSA, SPC) pentru a stabili o arhitectură de calitate în buclă închisă. Mai exact:

• APQP (Advanced Product Quality Planning) necesită evaluări DFM (Design for Manufacturability) în faza de proiectare pentru a evita în mod proactiv defecte potențiale, cum ar fi „tombstoneing” a componentelor mici 0201 sau defectele de proiectare a plăcilor BGA (Ball Grid Array).

• PPAP (Proces de aprobare a piesei de producție) impune ca indicele capacității de proces (Cpk) pentru caracteristicile Critical-to-Quality (CTQ) să fie ≥ 1,67, ceea ce înseamnă că capacitatea procesului trebuie să depășească cu mult standardele industriale generale.

• FMEA (Failure Mode and Effects Analysis) evaluează sistematic numărul de priorități de risc (RPN) al modurilor potențiale de defecțiune în liniile SMT (Surface Mount Technology) — cum ar fi pasta de lipit insuficientă sau goluri BGA — și impune acțiuni corective obligatorii pentru articolele cu RPN ridicat.

Asigurarea dublă a proiectării și procesului: abordarea provocărilor termice, mecanice și chimice

Provocările fizice cu care se confruntă PCBA auto se concentrează pe trei domenii: managementul termic, stresul mecanic și coroziunea mediului. Acest lucru necesită inovare în colaborare atât în ​​procesele de proiectare, cât și în cele de fabricație.

1. Managementul termic și selecția materialelor PCBA-urile situate în apropierea compartimentelor motorului sau a bateriilor de alimentare trebuie să reziste la temperaturi ridicate prelungite. Pentru a atenua defecțiunile termice, designerii acordă prioritate substraturilor cu materiale FR-4 (temperatura de tranziție sticloasă ≥ 170°C) sau poliimidă, prevenind înmuierea și deformarea PCB-ului la căldură. Pentru componentele de mare putere, sunt introduse PCB-uri cu miez metalic (MCPCB) sau canale termice combinate cu radiatoare pentru a optimiza căile de disipare a căldurii. În plus, acoperirile cu plasmă PECVD (Plasma-Enhanced Chemical Vapor Deposition) – fiind transparente termic – oferă protecție la nivel molecular fără a împiedica disiparea căldurii, făcându-le deosebit de potrivite pentru aplicații compacte cu densitate mare, cum ar fi controlerele de domeniu.

2. Protecție mecanică împotriva vibrațiilor și armare a conexiunii Vibrația este o cauză principală a eșecului de oboseală a îmbinărilor de lipit. Orientările de proiectare urmează principiile DFM: evitați plasarea componentelor grele mari în zonele de concentrare a tensiunii și acordați prioritate SMT față de componentele prin gaură pentru a reduce tensiunea la îmbinările de lipit. Pentru pachetele BGA care sunt susceptibile la vibrații, este implementat procesul Underfill — umplerea golului de sub cip cu adeziv pentru a distribui stresul. Acest lucru poate îmbunătăți fiabilitatea impactului cu mai multe ordine de mărime. În plus, standardele de fixare prin presare, cum ar fi IPC-9797A furnizează specificații pentru fiabilitatea conectorului în medii cu vibrații.

3. Acoperire conformă și protecție împotriva coroziunii Umiditatea, pulverizarea cu sare și poluanții chimici reprezintă amenințări de coroziune pe termen lung pentru PCBA. Aplicarea selectivă a acoperirii conforme este o practică standard. Cu toate acestea, pentru senzori sau legături de semnal de înaltă frecvență, acoperirile tradiționale pot afecta integritatea semnalului sau pot adăuga rezistență termică. În astfel de cazuri, acoperirile la nivel molecular bazate pe nanotehnologie (de exemplu, acoperirile cu plasmă de la P2i) oferă o soluție superioară, oferind protecție anticondens fără a modifica caracteristicile de impedanță. Pentru regiunile BGA de înaltă densitate, se bazează pe AXI (Inspecție automată cu raze X) pentru a monitoriza ratele de golire a lipirii (de obicei, necesar să fie <25%), pentru a preveni ca golurile să devină origini de coroziune sau de propagare a fisurilor.

Producție fără defecte: trasabilitate completă 3D SPI în buclă închisă la MES

Obiectivul principal al producției de PCBA pentru automobile este de a aborda „Zero Defect”. Acest obiectiv este atins prin inspecție extrem de automatizată și control al procesului în timp real.

În etapa critică SMT — imprimarea cu pastă de lipit — statisticile arată că 60%-70% din defectele provin din abaterile de imprimare. Pentru a rezolva acest lucru, liniile de producție de top adoptă 3D SPI (Inspecție tridimensională a pastei de lipit) cuplat cu un sistem de feedback în buclă închisă conectat la imprimantă. Când SPI detectează o abatere a tendinței în volumul sau înălțimea pastei de lipit, sistemul ajustează automat presiunea racletei sau viteza de eliberare a șablonului fără intervenție manuală. Acest mecanism menține Cpk al parametrilor critici stabil peste 1,67. În etapele ulterioare:

• AOI (Inspecție optică automată) captează defectele vizuale, cum ar fi deplasarea componentelor și crearea de punți.

• ICT (In-Circuit Testing) folosește contactele sondei pentru a detecta rapid defecțiunile electrice, cum ar fi scurtcircuit și toleranțe de rezistență.

• FCT (Testarea circuitelor funcționale) simulează condițiile de funcționare din lumea reală (de exemplu, fluctuații de putere 12V/24V) pentru a verifica integritatea funcțională a PCBA.

În mod esențial, trasabilitatea de la capăt la capăt nu este negociabilă. Așa cum este impus de IATF 16949, sistemul de execuție de producție (MES) leagă numărul de lot al fiecărei componente, parametrii de plasare, profilele de temperatură de reflux și chiar imaginile cu raze X la UID-ul final unic gravat cu laser al PCBA. În cazul unei eșecuri a câmpului, istoricul complet al producției poate fi preluat în 60 de secunde, permițând o izolare precisă și o analiză a cauzei principale. Această capacitate de trasabilitate este, de asemenea, din ce în ce mai vitală pentru susținerea reglementărilor „Dreptul la reparație”.

Stratificarea aplicațiilor și integrarea sistemelor

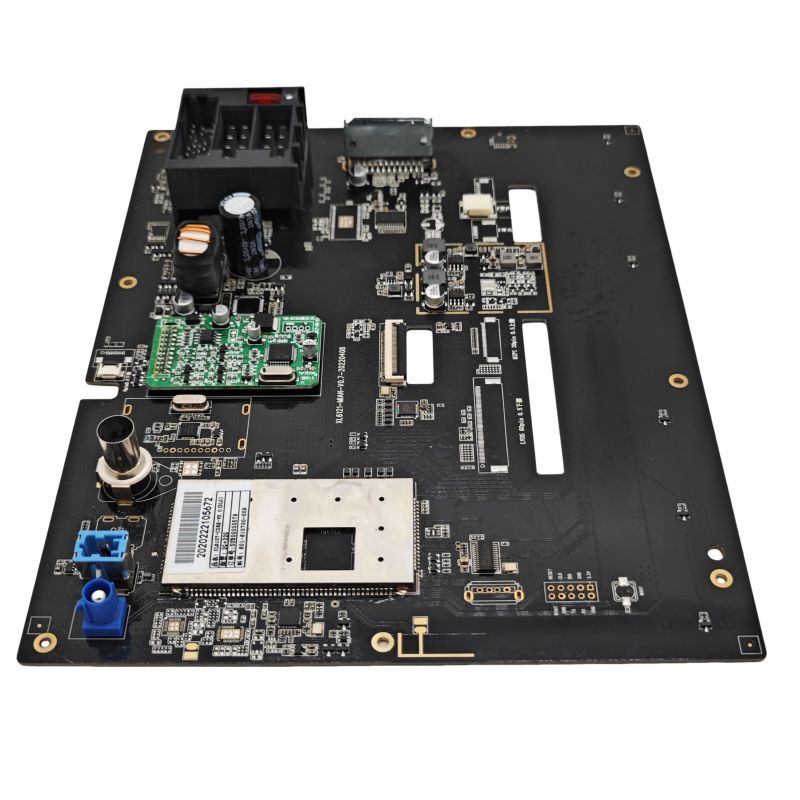

Aplicațiile PCBA pentru automobile acoperă mai multe domenii, de la controlul caroseriei și grupul motopropulsor până la cockpit-uri inteligente și conducere autonomă. Fiecare scenariu impune priorități distincte:

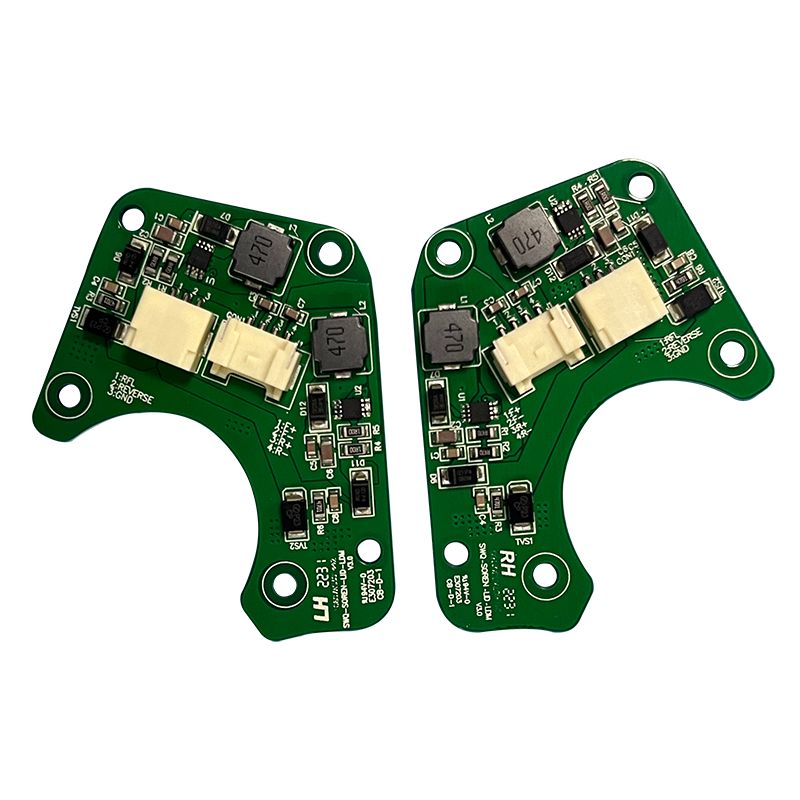

• Body Domain (BCM, Body Control Module): subliniază controlul I/O și consumul redus de energie, cu sensibilitatea la costuri care necesită măsuri de protecție echilibrate.

• Grupul motopropulsor și domeniile de siguranță (ABS/ESP, Sistem de frânare antiblocare/Program de stabilitate electronică): Solicită viteză de răspuns extrem de mare și toleranță la mediu extrem, necesitând circuite integrate AEC-Q100 de înaltă calitate și un design de redundanță consolidat.

• Domeniul Infotainment: dau prioritate transmisiei de semnal de mare viteză (de exemplu, HDMI, LVDS) și compatibilitatea electromagnetică (EMC), utilizând adesea HDI (High-Density Interconnect) sau tehnologii rigid-flex pentru a optimiza integritatea semnalului.

PCBA autoeste, în esență, o știință a determinismului. Stabilește standarde stricte prin AEC-Q și IATF 16949 pentru a filtra genele de încredere la sursă; oferă hardware-ului rezistență la medii dure prin proiecte și procese specializate care vizează căldură, vibrații și coroziune; și asigură consistența procesului aproape de zero defect în producția de masă prin SPC în buclă închisă, inspecție AOI/raze X și trasabilitate MES. Pe măsură ce arhitecturile auto E/E (electrice/electronice) evoluează către platforme de calcul centrale, PCBA nu trebuie doar să accepte densități de calcul mai mari, ci și să atingă redundanța și predictibilitatea defecțiunilor în cadrul de siguranță funcțională (ISO 26262). Inovația tehnologică în acest domeniu continuă să conducă industria auto către orizonturi mai sigure, mai inteligente și mai fiabile.
