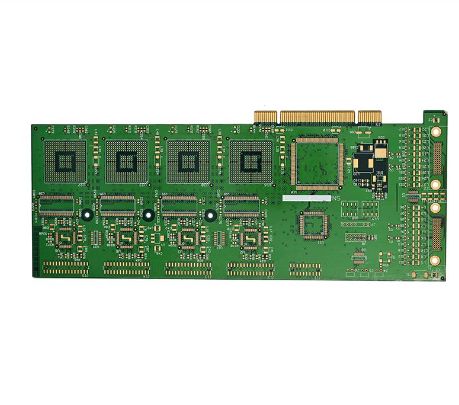

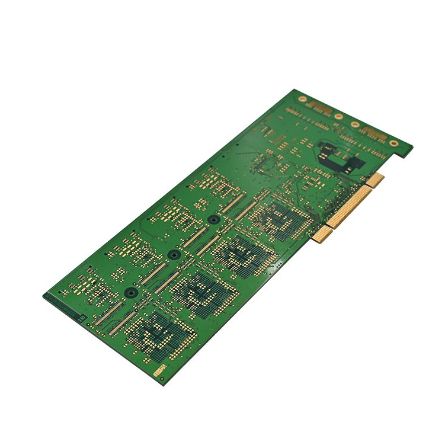

Mastering Game Console PCBA: O soluție completă de inginerie

PCBA (Printed Circuit Board Assembly) al unei console de jocuri este „inima” ei – poartă procesorul, memoria, driverele de afișare și toate interfețele periferice. Indiferent dacă construiți un dispozitiv portabil retro sau un dispozitiv de joc portabil modern, acest ghid vă ghidează prin întregul proces.

Planificarea mai întâi: definiți-vă consola de jocuri

Investirea timpului în planificare înainte de a ridica un fier de lipit vă va scuti de multe dureri de cap pe drum.

1. Definiți-vă obiectivele și specificațiile de bază

Gândiți-vă clar ce fel de consolă de jocuri doriți să construiți:

• Stil retro: rulează jocuri emulate pe 8 sau 16 biți, cerințe de performanță scăzute, excelent pentru începători. Un exemplu tipic este un dispozitiv compatibil Arduboy care utilizează un ATmega32u4 de 16 MHz care conduce un ecran OLED de 128×64.

• Stil modern: rulează Linux, emulează PSP sau sisteme de nivel superior. Acest lucru necesită un nucleu mai puternic - de exemplu, un Raspberry Pi 3B+ cu un afișaj IPS de 7 inchi, plus plăci dedicate de gestionare a energiei și butoane de expansiune.

2. Selectați Componentele de bază

Iată o listă de materiale tipică pentru aconsola de jocuri PCBA:

Sfat profesionist: verificați întotdeauna tensiunea și nivelurile logice (3,3 V față de 5 V) la toate componentele pentru a vă asigura că pot comunica corect.

Proiectare și prototipare de circuite

Odată ce planificarea este finalizată, treceți la nucleul dezvoltării PCBA - proiectare și producție.

1. Schemă și Aspect PCB

Utilizați un instrument EDA (KiCad, Altium Designer, EAGLE) pentru a finaliza următoarele:

• Desenați schema: conectați corect procesorul, afișajul, butoanele, stocarea și pinii IC de gestionare a alimentării.

• Aspect PCB: Așezați procesorul principal aproape de conectorul afișajului pentru a scurta căile semnalelor de mare viteză. Creșteți puterea și trasele de masă și utilizați un plan de masă solid pentru a reduce interferența electromagnetică (EMI).

• Rulați DRC: Rulați Verificări ale regulilor de proiectare pentru a vă asigura că lățimile și spațiile libere îndeplinesc capacitățile producătorului dumneavoastră.

2. Prototiparea și pregătirea BOM

Exportați fișierele Gerber și trimiteți-le la o fabrică de PCB pentru prototipare. Între timp, începeți să obțineți componente. Rețineți că circuitele integrate și conectorii de specialitate pot avea timpi de livrare de 12-24 de săptămâni, așa că planificați-vă din timp.

 Ansamblu PCBA – lipire și montare

Odată ce primiți PCB-ul gol, este timpul să lipiți și să asamblați. Alege metoda care se potrivește nivelului tău de calificare.

1. Lipirea componentelor SMT (montare la suprafață)

Pentru piese SMD mici, cum ar fi rezistențele și condensatorii, procesul profesional folosește lipirea prin alegere și plasare + reflow. Într-un scenariu DIY, puteți:

• Lipire manuală: Folosiți o pensetă pentru a poziționa piesa, încălziți suportul și știftul cu vârful de fier și introduceți firul de lipit.

• Reflow: Aplicați pasta de lipit pe suporturi, puneți componentele și încălziți PCB-ul pe o plită până când pasta se topește (~190°C).

2. Lipirea componentelor THT (găuri traversante)

Butoanele, suporturile pentru baterii, anteturile de pin și părțile similare sunt introduse din partea de sus și lipite pe partea inferioară.

Sfaturi de lipit:

• Lipiți mai întâi componentele mai scurte (rezistoare, condensatoare), apoi pe cele mai înalte (anteri, prize).

• Setați temperatura fierului de călcat la ~300°C și mențineți fiecare îmbinare încălzită mai puțin de 5 secunde pentru a evita deteriorarea piesei sau a plăcuței.

• Acordați o atenție deosebită polarității LED-urilor, condensatoarelor electrolitice și cablurilor bateriei (roșu = pozitiv, negru = negativ).

Firmware și software

Cu hardware-ul asamblat, consola dumneavoastră este doar un „corp” – are nevoie de firmware pentru a lua viață.

1. Configurați mediul de dezvoltare: instalați Arduino IDE, Raspberry Pi OS sau lanțuri de instrumente echivalente pentru procesorul ales. Pentru un proiect bazat pe Arduino Pro Micro, instalați biblioteca Arduboy2.

2. Scrieți/flashați firmware-ul: firmware-ul se ocupă de inițializarea hardware, citește intrările butoanelor, conduce afișajul și rulează logica jocului. Începătorii ar trebui să înceapă cu proiecte open-source (cum ar fi bibliotecile de jocuri Arduboy) pentru a învăța cum să portați jocurile.

3. Încărcați jocuri: Pentru consolele cu suport microSD, plasați fișierele ROM de joc pe card; firmware-ul le citește și le execută de acolo.

Testare și verificare

Acesta este pasul de asigurare a calității – nu îl săriți niciodată.

1. Inspecție înainte de alimentare: utilizați un multimetru pentru a verifica dacă există scurtcircuit între alimentare și masă. Verificați de două ori polaritatea și orientarea tuturor pieselor.

2. Test de pornire: În primul rând, porniți fără IC principal introdus, verificați dacă fiecare șină de alimentare (de exemplu, 3,3 V, 5 V) iese corect. Apoi instalați procesorul și testați funcționalitatea de bază.

3. Test funcțional: testează intrările butoanelor, ieșirea afișajului, sunetul și încărcarea una câte una. Utilizați codul de testare care trece prin fiecare funcție pentru a verifica fiecare linie funcționează.

4. Test de joc: rulați un joc continuu timp de 15-30 de minute. Monitorizați stabilitatea ecranului, răspunsul la butoane și creșterea generală a temperaturii.

Sfaturi avansate și capcane comune

• Design termic: nucleele de înaltă performanță (de exemplu, Raspberry Pi) generează căldură semnificativă - țin cont de radiatoare sau găuri de ventilație atât în ​​configurația PCB-ului, cât și în designul carcasei.

• EMI (Interferență Electromagnetică): Pentru semnale digitale de mare viteză, utilizați perechi diferențiale și înconjurați-le cu urme de pământ pentru a reduce zgomotul.

• DFM (Design for Manufacturability): Dacă plănuiți producția în loturi mici, consultați-vă fabrica PCBA la începutul fazei de proiectare pentru a vă asigura că aspectul dvs. se potrivește cu capacitățile lor de producție.
