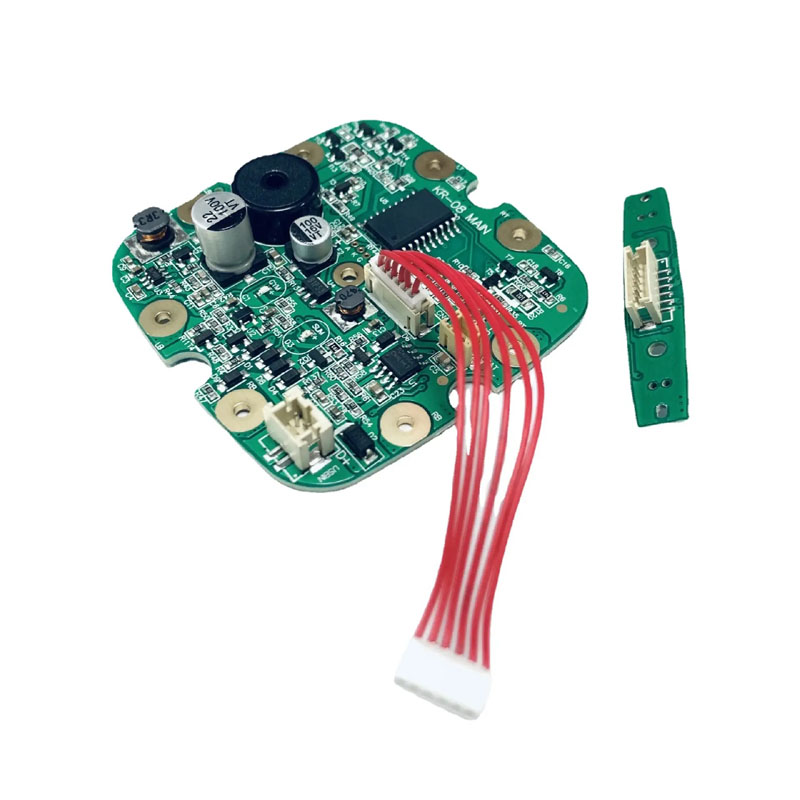

PCBA pentru ață dentară de apă

Cerințe și clasificări de mediu

Un ață dentară de apă funcționează în medii extreme de baie caracterizate de stropii directe de apă, abur ambiental ridicat și expuneri chimice agresive, cum ar fi reziduurile de pastă de dinți și apă de gură. În aceste condiții, electronicele standard cedează rapid coroziunii, curenților de scurgere paraziți și scurtcircuitelor electrice.

Soluțiile noastre PCBA proiectate sunt construite special pentru a rezista acestor factori de stres grav de mediu, garantând un ciclu de viață fiabil al produsului de 3 ani de funcționare.

Atenuarea riscurilor de substrat

Certificari necesare încorporate: Toate fabricațiile PCBA pentru ață dentară de apă respectă reglementările impuse la nivel global pentru aparate: IEC 60335-1 (Siguranța aparatelor de uz casnic), UL 60730-1 (Controale electrice automate), IPX4/IPX7 Protecție minimă la pătrundere și standardele de rezistență chimică REACH/RoHS pentru medii noi.

Selecția laminatului de bază și arhitectura de cupru

Selectarea laminatului de bază definește integritatea PCBA pe termen lung sub expunerea continuă la umiditate. Standard FR-4 absoarbe cu ușurință vaporii de apă prin marginile plăcilor tăiate brut și placate prin butoaie, ducând la scurtcircuite catastrofale ale filamentului anodic conductiv (CAF) în decurs de 12 luni.

Comparativ cu clasele laminate

• Standard FR-4: Absorbție de apă 0,10%–0,20%, TG 130°C–140°C. Potrivit numai pentru zone uscate. Evitați pentru aplicațiile cu ață dentară, deoarece declanșează o defecțiune rapidă a CAF.

• High TG FR-4 [Selecția noastră de bază]: Absorbție de apă 0,08%–0,12%, TG 170°C. Alegerea ideală pentru profilele umede, intermitente.

• Fără halogen High TG FR-4 [Recomandat]: Absorbție de apă 0,05%–0,08%, TG 150°C. Construcție ecologică cu rezistență excelentă la umiditate.

• Poliimidă: Absorbție de apă 0,02%–0,04%, TG 250°C. Opțiune premium pentru expunere permanentă umedă sau zone rigid-flex.

Specificații privind greutatea și placarea cuprului

• Stratul exterior de cupru: Minim 1 oz (35 µm) pentru a oferi o marjă optimizată anti-coroziune.

• Cupru strat interior: minim 0,5 oz (18 µm) pentru a asigura integritatea semnalului împotriva interferențelor interne ale motorului.

• Găuri traversante placate (PTH): Grosimea de placare cu cupru de minim 25 µm în interiorul butoaielor pentru a forma o etanșare ermetică la umiditate.

• Finisarea suprafeței: utilizează strict ENIG (aur de imersie în nichel fără electroni). Interzicem complet HASL (nivelarea cu aer cald pentru lipire) pentru PCBA-uri pentru ață dentară, deoarece aliajul expus de staniu-plumb corodează în vaporii de apă de gură în decurs de 90 de zile.

Stivuirea straturilor și proiectarea mecanică

În funcție de arhitectura produsului dvs., oferim configurații multi-strat personalizate pentru a combate zgomotul pompei de înaltă frecvență (EMI) și limitele de spațiere structurală:

• Nivelul de bază (numai buton și pompă): Formulat pe un substrat optimizat cu 2 straturi High TG FR-4, echilibrând eficiența costurilor cu apărarea industrială de înaltă calitate împotriva umezelii.

• Nivel inteligent/Premium (senzor de presiune, afișaj LCD/LED, Bluetooth, încărcare rapidă USB-C): proiectat cu o stivuire în 4 straturi. Planurile interne duble de masă solidă protejează semnalele sensibile ale MCU de la EMF ale pompei și acționează ca un bloc fizic definitiv împotriva difuziei interne a umidității.

Grosime și integrare Rigid-Flex

• 1,0 mm Grosime: Proiectat pentru mânere compacte, ergonomice, care necesită agilitate structurală și rezistență la cădere.

• 1,6 mm Grosime: Proiectat pentru stații de bază de blat; oferă rigiditate maximă și cea mai scăzută rată de difuzie a vaporilor de apă nativi.

• Specializare PCB Rigid-Flex: Pentru mânerele compacte ultra-premium, acceptăm construcția rigid-flex în care bateria se conectează printr-o coadă flexibilă din poliimidă protejată cu o acoperire. Acest lucru elimină cablajele de cablu predispuse la defecțiuni și îmbunătățește semnificativ gradul IPX general al ansamblului.

Apărare dublă: acoperire conformă și etanșare a componentelor

Acoperire conformă selectivă robotizată

Chiar și cel mai bun substrat necesită un strat de suprafață etanș pentru a supraviețui umidității zilnice din baie.

• Pulverizare automată cu mai multe axe de precizie: Liniile noastre robotizate automatizate aplică un strat de protecție uniform, în timp ce maschează cu precizie zonele care trebuie să rămână neacoperite, cum ar fi porturile de tip C, contactele bateriei și porturile soneriei.

• Inspecție UV cu vopsea fluorescentă 0,1%: Un colorant indicator UV specializat este amestecat în acoperire, permițând scanerelor automate optice de mare viteză să verifice o grosime minimă uniformă de 25 µm fără goluri.

Specificații de etanșare a interfeței la nivel de componente

1. Port USB-C: Prevăzut cu o garnitură de compresie din silicon și un capac de cauciuc, obținând etanșare IPX4 atunci când portul este închis.

2. Comutatoare tactile: Supramulată cu o cizmă robustă de cauciuc peste dom pentru a atinge apărarea la intrare localizată IPX5.

3. Conector de pompă: complet închis prin umplere cu compus epoxidic pentru protecția temporară la scufundare IPX7.

4. Pini de contact de încărcare (Pogo Pins): Specificați strict cu placare cu aur grea de minimum 30 µ inch (aur dur) și garnituri de etanșare. Știfturile standard placate cu nichel se corodează și se defectează în decurs de 6 luni de la încărcarea zilnică într-o baie umedă. Filele noastre grele de aur rezistă la 20.000 de cicluri de conectare umedă fără degradarea rezistenței la contact.

Flux strict de testare a calității producției

Fiecare lot fabricat de PCBA-uri pentru ață dentară Unixplore trebuie să treacă o serie de verificări intensive de calitate pentru simularea umidității înainte de expediere:

1. Umiditate Înmuiere în mediu: 48 ore la 40°C și 93% RH (fără condensare). Criterii de promovare: Fără oxidare vizibilă; Rezistența de izolație (IR > 10 MΩ) între oricare două rețele.

2. Test de pulverizare cu apă IPX4: 10 minute de pulverizare cu tuburi cu mai multe unghiuri oscilante continue pentru a verifica pătrunderea zero a fluidului sub straturile de acoperire.

3. Verificarea izolației de înaltă tensiune: Aplicarea a 500 V DC între bornele bateriei primare și planul de masă pentru a confirma IR > 50 MΩ după umiditate.

4. Verificare funcțională post-stres: Acționarea pompei cu ciclu complet sub sarcină. Sunt tolerate resetări zero micro-controller (MCU), bâlbâiile de sincronizare sau pornirile false.

Întrebări frecvente despre inginerie și briefs tehnice

Pot folosi standardul FR-4 pentru un PCBA pentru ață dentară dacă aplic un strat gros de acoperire conformă pentru a reduce costurile?

A: Absolut nu. Aceasta este o capcană obișnuită de producție care duce la rate ridicate de returnare a câmpului. Acoperirea conformă nu poate sigila trei căi critice:

1. Neacoperiți prin butoaie: vaporii de apă se deplasează lateral în țesătura interioară de fibră de sticlă a FR-4 standard prin acțiune capilară, atingând tampoanele componente de dedesubt. După cicluri repetate de umiditate, se formează reziduuri albe de sare conductoare, care fac legătura între componente.

2. Margini dirijate (eliminarea marginilor): dirijarea plăcii lasă la vedere marginile laminate brute. Tensiunea de suprafață face ca straturile să se retragă din colțurile ascuțite, lăsând micro-goluri de 0,5 mm acolo unde intră aburul din baie.

3. Partea inferioară a componentelor: Acoperirea acoperă carcasa exterioară, dar nu poate pătrunde perfect sub condensatoarele și rezistențele SMT cu profil redus. Umiditatea prinsă hidrolizează reziduurile de flux, creând o contaminare ionică care provoacă porniri spontane, neprovocate ale pompei.

   Soluția noastră: High TG FR-4 cu ENIG și distribuire epoxidică cu margini oferă protecție în trei straturi care supraviețuiește cu ușurință peste 3 ani la 95% RH.

Partenerul dvs. EMS la cheie: Unixplore Electronics

Atunci când alegeți un furnizor de PCBA pentru ață dentară, fiabilitatea pe termen lung a ingineriei și controlul strict al calității sunt esențiale. Unixplore Electronics oferă capabilitățile avansate și infrastructura industrială pentru a vă aduce designul la viață fără probleme:

l Servicii one-stop la cheie EMS: gestionăm întregul ciclu de viață al produsului, de la optimizarea schematică și revizuirea DFM a componentelor până la achiziția globală de piese, asamblarea SMT și DIP, programarea firmware-ului, testarea funcțională (FCT), acoperirea conformă automată, construirea cutiei finale și ambalarea specializată.

l Standarde de calitate certificate: Întregul nostru ecosistem de producție este certificat conform ISO 9001:2015, iar toate practicile de asamblare electronică respectă cu strictețe standardul internațional IPC-A-610E, eliminând riscul îmbinărilor de lipire la rece sau a nealinierii componentelor.

l Putere avansată de producție internă: Operăm o fabrică de producție antistatică cu o suprafață de peste 3.000 de metri pătrați, susținută de 20 de ingineri experți în cercetare și dezvoltare și proces. Facilitatea noastră dispune de:

1. 6 linii de producție Yamaha SMT de mare viteză

2. 4 linii de asamblare DIP de precizie cu lipire prin val

3. 2 Camere specializate de testare Burn-In/Aging

4. 2 camere de testare a căldurii umede, alternate la temperatură înaltă și joasă, asigurându-se că toate testele de validare a mediului sunt efectuate în mod cuprinzător intern.

l Scalare flexibilă a comenzilor (fără MOQ): cadrele noastre de producție agile sunt optimizate pentru a vă sprijini creșterea. Menținem o politică strictă Fără Cantitate Minimă de Comandă (Fără MOQ), permițându-ne să gestionăm testarea rapidă a prototipurilor, execuțiile pilot mici și volumele mari de producție în masă cu aceeași precizie de elită.

l Acoperire și comunicare globală: Echipa noastră de vânzări tehnice internaționale vorbește fluent engleza, franceză, rusă și arabă. Având o experiență profundă în deservirea piețelor de ultimă generație, inclusiv Europa de Vest (35%), America de Nord (20%) și Oceania (20%), înțelegem pe deplin standardele de conformitate cu siguranța electronică de îngrijire personală la nivel global.

Contactați-ne astăzi: Trimiteți cererile dvs. personalizate de design PCB pentru flosser de apă, lista BOM sau DFM la biroul nostru de inginerie. Echipa noastră va oferi o analiză cuprinzătoare a producției și o cotație optimizată la cheie în 24 de ore.
