Care este procedura pentru producerea pistolului de masaj PCBA: un ghid de producție de 20 de ani

Producția de pistol de masaj PCBA necesită manevrare cu curent ridicat, control al motorului fără perii și siguranță pentru utilizator. După două decenii de fabricare a componentelor electronice de acționare a motorului, am văzut că modelele se supraîncălzesc, își pierd viteza sub sarcină sau creează pericole pentru baterie. Această procedură pas cu pas acoperă întregul flux de lucru de producție, de la selecția componentelor până la testarea finală.

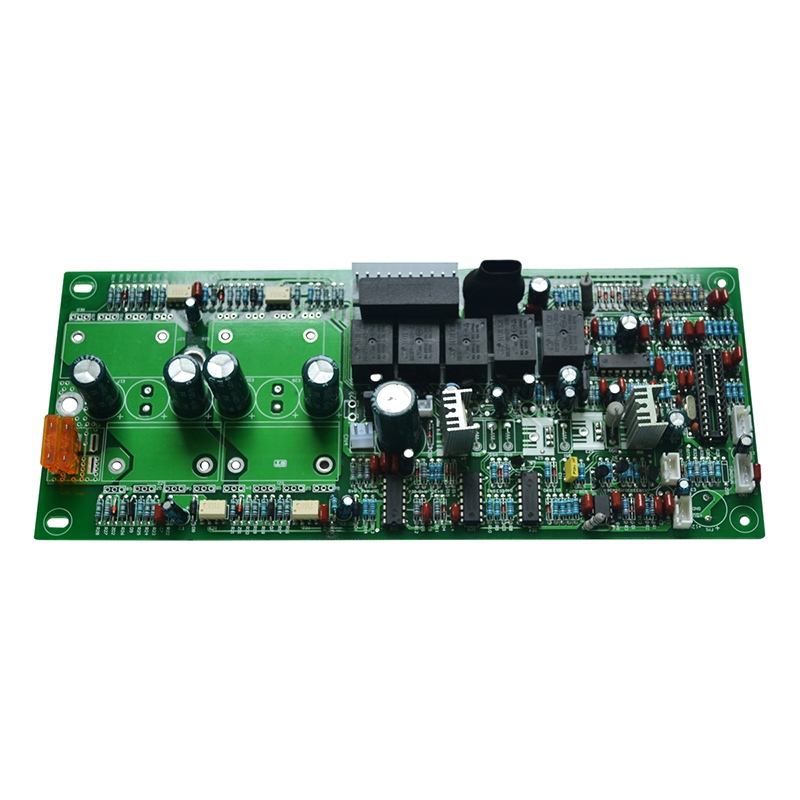

Flux de producție standard pentru pistolul de masaj PCBA

Fiecare pistol de masaj PCBA urmează o secvență în 9 pași. Omiterea oricărui pas crește ratele de eșec în câmp.

Pasul 1 – Achiziția componentelor și inspecția la intrare

Test: Eșantionați 50 de MOSFET din fiecare lot. Măsurați Rds(on) la 25°C și 80°C. Respingeți loturile care depășesc 7 mΩ la temperatură ridicată.

Pasul 2 - Șablon de pastă de lipit și imprimare

Critic: Folosiți șablon în trepte – 0,12 mm grosime sub MOSFET-uri, 0,10 mm sub MCU și senzori. O singură grosime provoacă fie deschideri, fie punți.

Pasul 3 – Asamblarea și refluxarea SMT

• Ordine de plasare: senzori Hall → pasivi → MOSFET → MCU → conectori
• Profil de reflow: maxim 245°C timp de 10 secunde (fără plumb)
• Atmosferă de azot – Necesar pentru pachetele QFN (MCU, driver de poartă)
• Inspecție cu raze X – Obligatorie pentru verificarea golurilor sub plăcuțe MOSFET (goluri < 20%)

Pasul 4 – Lipirea selectivă pentru componentele cu orificii traversante

Pistolul de masaj PCBA are adesea nevoie de piese cu orificiu traversant pentru rezistența mecanică:

Nu reversați piesele prin orificiu. Corpurile lor de plastic se topesc în cuptorul la 245°C.

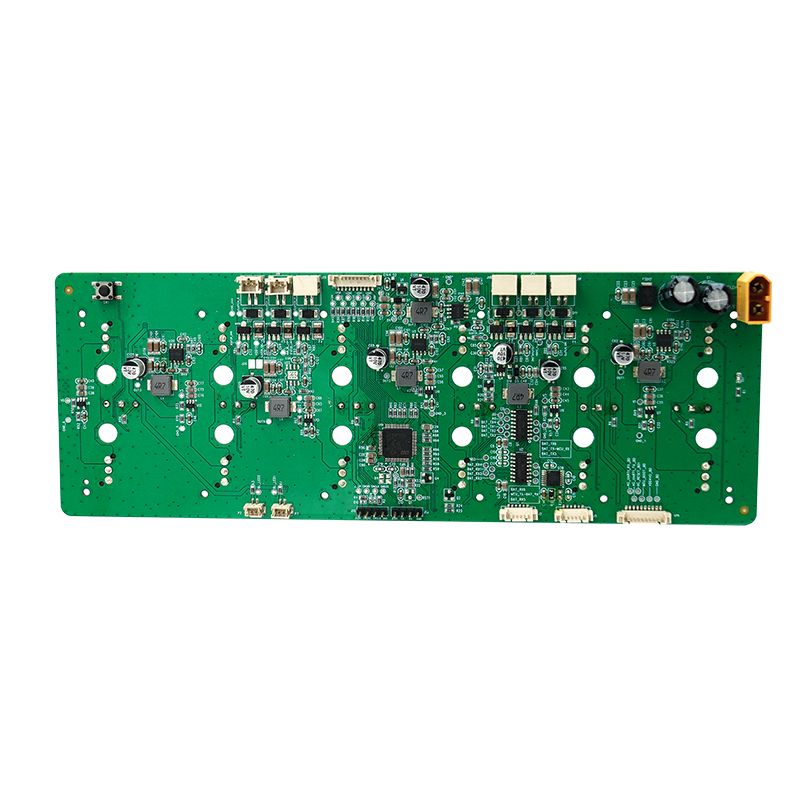

Proiectarea circuitului de acționare a motorului pentru pistolul de masaj PCBA

Secțiunea de antrenare a motorului determină gestionarea curentului de blocare și durata de funcționare a bateriei.

Acționare cu motor trifazat fără perii DC (BLDC).

Design termic: Fiecare MOSFET disipează până la 2W la 20A. Utilizați conducte termice (9 per MOSFET) care se conectează la turnarea inferioară de cupru (minimum 2 oz).

Managementul energiei pentru baterie și încărcare

Siguranță critică: utilizați două căi independente de protecție la supracurent - una în driverul de poartă, una în IC de protecție a bateriei. O singură defecțiune nu trebuie să permită motorului să funcționeze fără comandă.

Programare și calibrare firmware

Niciun pistol de masaj PCBA nu părăsește producția fără calibrare completă.

Secvență de programare

1. Flash bootloader - prin SWD sau UART (5 secunde)
2. Constante de calibrare – stocate în EEPROM sau MCU flash
3. Tabel de căutare a vitezei – sarcină PWM vs RPM țintă (12 puncte)
4. Pragul de detectare a blocării – limita de curent setată la 22A ± 1A

Parametrii de calibrare stocați pe placă

De ce este importantă calibrarea: Fără calibrarea Hall pe placă, motorul produce zgomot sonor la viteze mici. Utilizatorii resping pistoalele de masaj care sună defecte.

Asamblare și integrare mecanică

PCBA este inutil dacă nu se potrivește cu mânerul sau disipă căldura.

Radiator de căldură și interfață termică

Test: Rulați pistolul de masaj PCBA la 2800 RPM timp de 30 de minute. Temperatura carcasei MOSFET trebuie să rămână sub 85°C.

Cablaj de sârmă și detensionare a conectorului

• Fire baterie - lipite apoi lipite cu silicon (previne oboseala prin flexie)
• Fire de fază a motorului – conector JST cu zăvor de blocare (minimum 20 de cicluri)
• Cablu flex buton – conector ZIF, pas de 0,5 mm, lipit după introducere

Testarea producției și controlul calității

Fiecare pistol de masaj PCBA trebuie să treacă aceste cinci teste înainte de asamblare.

Test de ardere și vibrație

Eșantion 5% din producție pentru:

• 6 ore la 2400 RPM – monitorizează temperatura MOSFET prin senzorul MCU
• Vibrație aleatorie - 5 Grms, 30 de minute (simulează instrumentul căzut)
• Ciclu încărcare-descărcare – 3 cicluri (verifică IC de protecție)

Întrebări frecvente – Întrebări frecvente despre producția de pistol de masaj PCBA

Î1: Ce face ca pistolul de masaj PCBA să piardă putere sub presiunea corpului?

R: Cauza principală este puterea inadecvată de antrenare a porții pentru MOSFET-urile high-side. Când presiunea crește sarcina motorului, controlerul BLDC încearcă să crească curentul. Dacă condensatorul bootstrap (care alimentează driverul porții high-side) este subdimensionat, tensiunea porții scade sub pragul MOSFET, crescând Rds(on) de la 4 mΩ la 20 mΩ. Aceasta creează o buclă de evadare termică:

Căderea tensiunii → acționare mai mică a porții → rezistență mai mare → mai multă căldură → creștere suplimentară a rezistenței

Remedierea necesită trei modificări la PCBA pistolului de masaj:

1. Valoarea condensatorului bootstrap – Utilizați minim 220 nF (multe modele folosesc 47 nF). Calculați pe baza taxei de poartă: C_boot = (Q_g × 10) / ΔV. Pentru MOSFET-urile tipice (Q_g = 30 nC), 220 nF oferă o marjă sigură.
2. Curentul de vârf al driverului de poartă – Selectați driverul cu capacitate de absorbție/sursă de 1,5 A (de exemplu, DRV8320). Șoferii slabi (0,5 A) nu pot reîncărca capacul bootstrap în timpul ciclurilor de lucru PWM ridicate.
3. Diodă Bootstrap – Folosiți o diodă ultrarapidă (trr < 50 ns). Standardul 1N4148 are o recuperare de 4 ns, dar o valoare nominală de numai 100 mA – insuficientă pentru PCBA pistolului de masaj care rulează la 20 kHz PWM. Comutați la BAS3007 (1A, 10 ns).

După aceste modificări, curentul de blocare rămâne stabil la 22A chiar și cu 15 kg de presiune corporală aplicată.

Î2: Cum pot preveni declanșările false ale IC de protecție a bateriei pe pistolul de masaj PCBA?

R: Declanșările false apar atunci când zgomotul de comutație a motorului se cuplează în linia de detectare a curentului a circuitului integrat de protecție a bateriei. Comutarea de fază a motorului BLDC creează vârfuri de curent de 1 µs până la 50A – prea rapid pentru ca circuitul integrat de protecție să se distingă de un scurtcircuit. Trei remedieri hardware rezolvă acest lucru:

Filtru trece-jos pe intrarea de detectare – Instalați un filtru RC (10Ω + 1 µF ceramic) direct la pinul CS+ al CI de protecție. Frecvența colțului = 16 kHz. Aceasta trece curentul mediu (20–30A), dar blochează vârfurile de comutație de 200 kHz.

Masă separată a rezistenței de detectare – Rulați o urmă Kelvin dedicată de la borna negativă a rezistorului de șunt la pinul CS al CI de protecție. Nu împărtășiți acest pământ cu curenții sursă MOSFET. Chiar și 1 mΩ de urmă partajată generează 50 mV de semnal fals la 50A.

Ajustarea temporizatorului de întârziere – Programează întârzierea la supracurent a circuitului integrat de protecție la 100 µs (presupunând că IC-ul tău o acceptă). Majoritatea modelelor PCBA de pistol de masaj utilizează o întârziere de 10 µs față de modelele de referință ale bateriei. Picurile de comutație durează doar 2–3 µs. O întârziere de 100 µs le ignoră în timp ce încă reacționează la scurtcircuitații reale (durată >50 µs).

Testare cu osciloscop: Sonda CS+ în timp ce motorul funcționează la sarcină maximă. Picurile trebuie să rămână sub pragul de declanșare al IC de protecție (de obicei 50 mV pentru șunt de 50 A). Dacă vârfurile depășesc pragul, creșteți capacitatea filtrului la 2,2 µF.

Î3: Care este procedura corectă pentru programarea mai multor plăci PCBA pentru pistoale de masaj în producție?

R: O procedură de programare a producției în patru etape previne confuziile și reduce timpul de programare cu 75% în comparație cu clipirea una câte una.

Etapa 1 – Programare pre-SMT (opțional pentru execuții mari)

Utilizați un programator de grup (de exemplu, Elnec BeeProg) pentru a flash-ul bootloader-ului în MCU-uri înainte de plasare. Acest lucru funcționează numai pentru MCU-uri cu blitz extern (pachete QFN cu pini expuși). Respingeți orice cip care nu reușește verificarea - mai ieftin decât reprelucrarea plăcilor plasate.

Etapa 2 – Programare în sistem după SMT

Plasați un dispozitiv de programare pogo pin (6 pini: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Utilizați un programator multicanal (8 sau 16 plăci simultan). Timp țintă: 45 de secunde pe placă, inclusiv verificarea.

Etapa 3 – Stație de calibrare (cea mai critică)

După programare, mutați plăcile la un dispozitiv de calibrare care conține un motor de pistol de masaj real cu encoder optic. Dispozitivul rulează fiecare pistol de masaj PCBA prin:

• Alinierea Hall (ajustează automat unghiul electric)
• Linearitatea vitezei (înregistrează tabelul PWM vs RPM)
• Limita de curent (crește sarcina până la declanșare de 22 A)

Stocați aceste 12 constante de calibrare într-un sector bliț protejat MCU. Plăcile fără calibrare produc rampe de viteză inconsistente.

Etapa 4 – Trasabilitate

Imprimați un cod 2D Data Matrix pe fiecare PCBA care conține:

• Cod data producției (AAAA)
• Suma de control pentru calibrare
• Număr de lot MOSFET (din inspecția primită)

Scanați acest cod în timpul asamblarii finale. Dacă apare o eroare în câmp, puteți urmări un anumit lot de componente și puteți relua numai unitățile afectate.

Ținte de producție pentru pistolul de masaj PCBA

Un pistol de masaj PCBA produs corespunzător oferă 2800 RPM sub sarcină, se oprește la blocare în 500 ms și supraviețuiește la 500 de cicluri de încărcare. Urmați această procedură, auditați fiecare pas, iar produsele dvs. vor depăși concurenții care ignoră calibrarea sau subspecificează acționarea porții.
