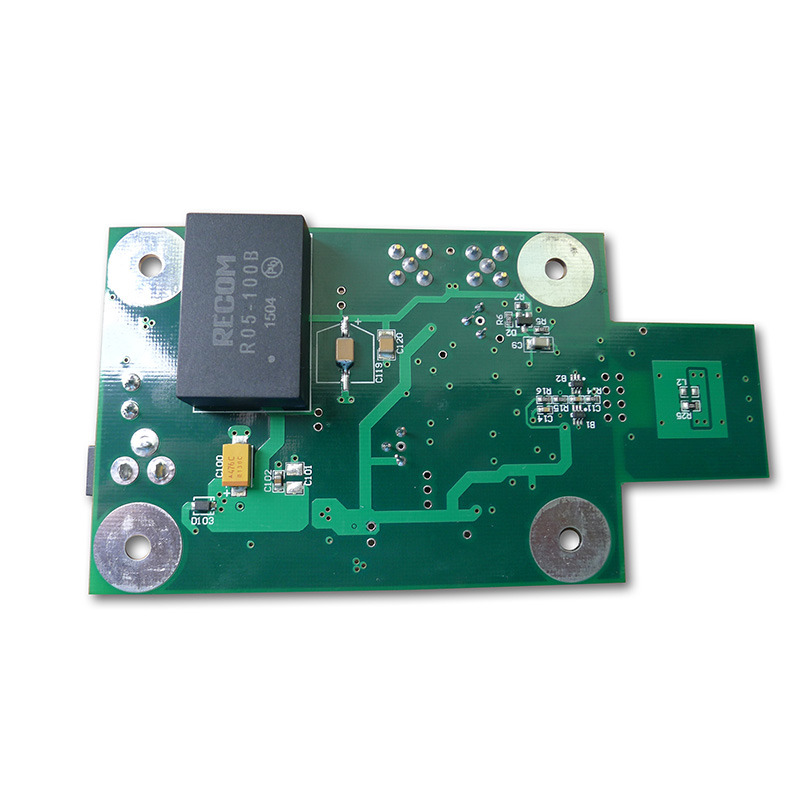

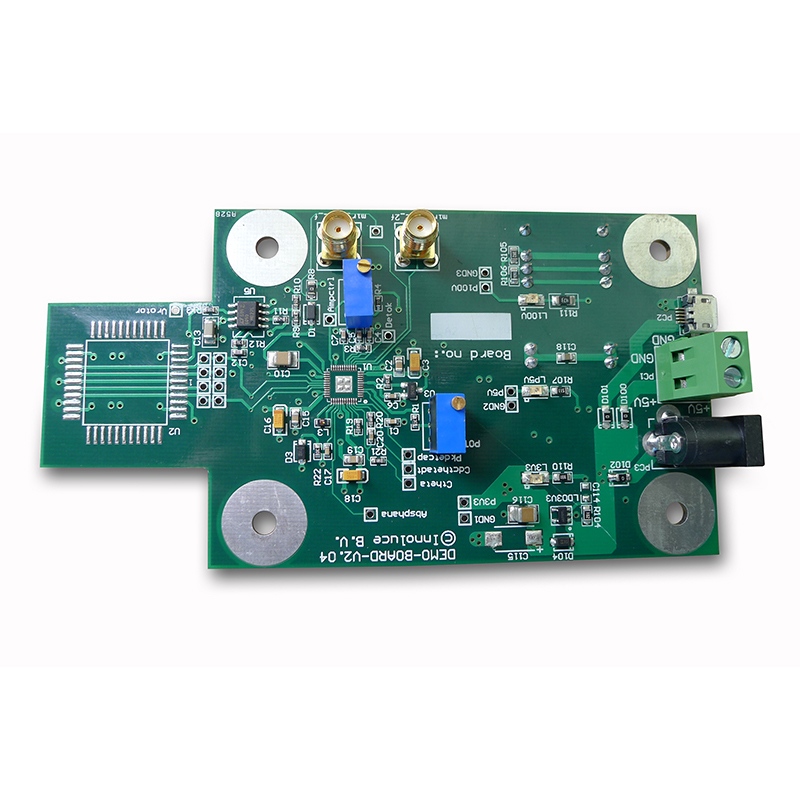

Cerințe de bază de fiabilitate pentru Baby Monitor PCBA
Fiabilitatea începe cu specificațiile. Nu ghiciți condițiile camerei copilului.
Parametri de mediu și operaționali
Parametru Specificație necesarăDe ce conteazăTemperatura de funcționare0°C până la 45°CÎncălzitoare pentru creșă și ferestre deschiseToleranță la umiditate10%--90% fără condensareUmidificatoare și salivaTimp de funcționare continuă Minim 72 de ore Părinții uită să încarce Supraviețuirea căderii 1,5 m pe covorCopiii mici aruncă ciclul <1 unități EMI în apropierea bebelușului
Arhitectură de putere pentru funcționare 24/7
Sină de alimentare Componentă Caracteristică de fiabilitate Încărcător de baterie Încărcător liniar cu reglare termică Previne incendiul cu litiu 3,3 V digital DC-DC (comutare 2 MHz) Menține zgomotul deasupra benzii audio 3,0 V RF LDO cu zgomot ultra-scăzut (10 µVrms) Fără picături la 2,4 GHz Protecție coreLDO de 1,8 V cu limită scurtă de curent
Critic: Adăugați un supercondensator (0,47F, 5,4V) după IC de protecție a bateriei. Acest lucru permite 10 secunde de înregistrare după oprirea bateriei descărcate.
Selectarea componentelor pentru MTBF ridicat
Timpul mediu între defecțiuni (MTBF) pentru un PCBA pentru monitor pentru copii ar trebui să depășească 50.000 de ore. Mai jos sunt alegeri dovedite.
Chipset și antenă fără fir
Alegeți un chipset cu:
- PA integrat(putere de ieșire ≤ +10 dBm pentru a îndeplini standardele de siguranță pentru copii)
- Ascultă-înainte de a vorbi(evitați interferența cu telefoanele fără fir)
- Sărituri de frecvență(40+ canale)
Familie de chipset AvantajDavantajSeria nordică nRF52 Curent scăzut de repaus (0,5 µA) Lățime de bandă video limitatăSilicon Labs EFR32ADC excelent pentru audioPachet mai mare (QFN48)Texas Instruments CC26xx Evaluare de la -40°C la +85°C Necesită balun extern
Alegerea antenei: Folosiți o antenă în formă de F inversat (MIFA) pe marginea PCBA. Păstrați o distanță de 10 mm față de obiectele metalice (magneți difuzoare, baterii).
Intrare și procesare audio
Componentă Specificație Notă de fiabilitateMicrofonMEMS, sensibilitate -38 dBV Capac din silicon pentru rezistența la salivare Preamplificator Câștig 40 dB, zgomot < 5 nV/√HzAC cuplat cu HPF de 0,1 Hz (elimină zgomotul)Prag VOXAjustabil de la -40 la -10 dB prevenirea digitală chatteringSpeaker ampClass-D, 1,5 W în sferă de ferită de 8Ω pe cablurile de ieșire (reduce EMI)
Sensoarea temperaturii (funcție critică de siguranță)
Plasați un termistor (NTC, 10 kΩ la 25°C) pe PCBA unității pentru bebeluși lângă circuitul de încărcare. Firmware-ul trebuie să:
- Înregistrați temperatura la fiecare 30 de secunde
- Opriți încărcarea la 50°C
- Trimiteți o alertă wireless către unitatea de părinte la 45°C

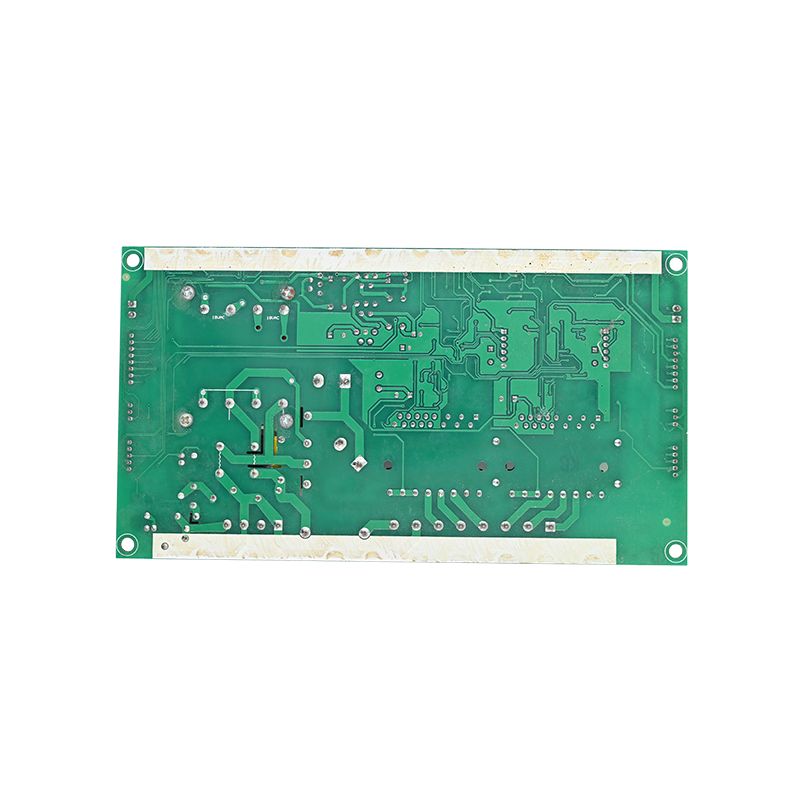

Aspect PCB pentru scurgeri scăzute de RF și calitate audio
Un PCBA de monitorizare pentru copii zgomotos cauzează statică și întreruperi. Urmați aceste reguli.
Stiva de straturi și împământare
LayerFunctionConstraintTopRF (alimentare antenă, chipset) Ghid de undă coplanar cu masă Interior 1 Masă continuă Fără divizări sub secțiunea RF Interior 2 Putere (3,3 V, 1,8 V) Insulă sub fiecare LDOBBasAudio, butoane, LED-uri Păstrați urmele digitale departe de intrarea microfonului
Regulă: Plasați un condensator de 0,1 µF la fiecare pin de alimentare. Utilizați dimensiunea 0402 pentru inductanță scăzută.
Izolarea la pământ audio
Masa digitala si masa analogica trebuie sa se intalneasca intr-un singur punct sub codec. Utilizați bile de ferită (600Ω la 100 MHz) între planurile de masă, dar numai după ce ați verificat că nu există bucle de masă.
Verificați cu osciloscopul: Ieșirea microfonului de sondare în timpul transmiterii RF. Zgomotul ar trebui să rămână sub 2 mV vârf la vârf.
Lista de verificare pentru validare și certificare
Înainte de producție, testați fiecare PCBA pentru monitor pentru bebeluși cu aceste șase standarde.
Metodă de testare Criterii de trecere/eșecÎncărcare audioMergeți la 30 de metri cu 3 pereți< 3 scăderi pe minut care durează >100 msTimp de funcționare a baterieiVOX continuu la 65 dB SPL> 70 de ore pentru baterie de 2000 mAh Siguranța încărcăriiTermine scurte ale baterieiPCBA intră în modul de coexistență a componentelor, fără WiFi, fără funcționare RF (2,4 GHz) Fără desensibilizare permanentă Rezistență la salivare Pulverizare de sare pe portul microfonului Audio revine la normal după uscare Descărcare excesivă Tensiunea bateriei 2,8 VMCU oprește RF, menține RTC
Întrebări frecvente -- Întrebări frecvente despre PCBA de încredere pentru monitor pentru copii
Î1: Care este cea mai frecventă defecțiune ascunsă în modelele PCBA de monitor pentru copii?
O:Zgomot microfonic de la condensatoarele ceramice plasate lângă calea de intrare audio. Atunci când unitatea pentru bebeluș vibrează (de la un motor de cusuță sau de la o jucărie căzută), capacele dielectrice de clasa 2 (X7R, X5R) generează tensiuni piezoelectrice de până la 5 mV. Acest lucru se cuplează în preamplificatorul microfonului și produce clicuri sau zgomot sonor. Soluția este dublă: 1) Folosiți condensatori C0G (NP0) pentru toate cuplările și decuplările audio în prima etapă de câștig. 2) Dacă X7R este inevitabil, rotiți fizic condensatorul cu 90 de grade pe PCBA, astfel încât solicitarea mecanică să se alinieze cu direcția electrodului. Validați întotdeauna cu o masă de vibrații la 20 Hz, 1 Grms.
Î2: Cum afectează alegerea chimiei bateriei longevitatea PCBA a monitorului pentru copii?
O:Trei chimii produc moduri de eșec foarte diferite:
- Li-ion (18650): Cea mai mare densitate de energie, dar necesită încărcare CC/CV precisă. Lipsa unui senzor de coeficient negativ de temperatură (NTC) duce la evadare termică. Utilizați numai cu pachete de baterii autentificate care conțin IC de protecție.
- LiFePO4: Mai sigur (fără evadare termică sub 150°C) și ciclu de viață mai lung (2000 de cicluri). Cu toate acestea, tensiunea mai mică (3,2 V nominală) necesită un convertor de amplificare pentru logica de 3,3 V, adăugând costuri și zgomot de ondulare.
- NiMH(designe cu costuri reduse): Foarte iertător, dar suferă de efect de memorie. PCBA trebuie să includă un circuit de descărcare la fiecare 30 de cicluri pentru a recalibra indicatorul de combustibil. Fără aceasta, timpul de rulare scade cu 50% după 6 luni.
Pentru un PCBA fiabil pentru monitor pentru copii, alegeți LiFePO4 pentru siguranță sau calitate Li-ion cu protecție dublă la supratensiune (IC + PTC).
Î3: Pot folosi același design PCBA atât pentru monitoarele pentru copii doar audio, cât și pentru video?
O:Nu, iar încercarea acestui lucru introduce trei probleme specifice de fiabilitate:
- Lățimea de bandă a memoriei-- Numai audio are nevoie de 64 kB RAM. Videoclipul necesită cel puțin 2 MB pentru cadre comprimate. Un PCBA partajat cu memorie RAM externă adaugă urme lungi care nu testează ESD.
- Ciclu de lucru RF-- Audio transmite 10% din timp. Video transmite 80% din timp. Același PA de 2,4 GHz se supraîncălzește în modul video, scăzând câștigul cu 6 dB după 20 de minute. Aveți nevoie de o matrice termică prin intermediul PA pentru proiecte video.
- Livrarea energiei-- Monitorul audio pentru copii PCBA atinge vârfuri la 200 mA. Vârfurile video la 600 mA. O configurație obișnuită a PCB-ului cu urme subțiri de putere (0,25 mm) provoacă scăderea tensiunii care resetează modulul camerei. Modelele video necesită urme de 0,6 mm sau un convertor separat de 1 A.
Construiți două PCBA-uri separate. Audio-numai folosește o placă cu 2 straturi. Videoclipul necesită 4 straturi cu impedanță controlată.
Testarea producției pentru risc zero pentru sugari
Fiecare PCBA pentru monitor pentru copii asamblat trebuie să treacă:
Stație de testareDurată Criterii de respingereLoopback audio10 secunde THD > 1% la 1 kHz Simulator de baterie 30 de secunde Curent de încărcare > 50 mA sub 3,0 Sensibilitate VRF5 secunde Rata de eroare a pachetului > 1% la -95 dBm Supratemperatură 60 secundeOrice punct > 60°C după încărcare completă
Lista de verificare a revizuirii designului final
ElementConfirmareSchematicăToate intrările au protecție ESD (contact 8 kV)BOMCtensiune nominală a condensatorului ≥ 2× așteptată (de exemplu, 10V pentru șină de 5V)MecanicFără componente înalte (înălțime > 4 mm) în apropierea zonelor de prindere Firmware Timer-ul Watchdog resetează MCU dacă VOX se blochează pentru > 5 minute și ENCC Comp.6165 (siguranta audio)
Proiectarea unui PCBA fiabil pentru monitor pentru bebeluși înseamnă să acordați prioritate siguranței copiilor în detrimentul reducerii costurilor. O placă bine construită funcționează în liniște prin dentiție și crize de furie. Testați în condiții reale de pepinieră -- aparate cu zgomot alb, lumini mai intense și cuptoare cu microunde. Acesta este singurul mod de a câștiga încrederea părinților.
