Cum evoluează dezvoltarea Dash Cam PCBA: de la selecția cipurilor la producția în masă

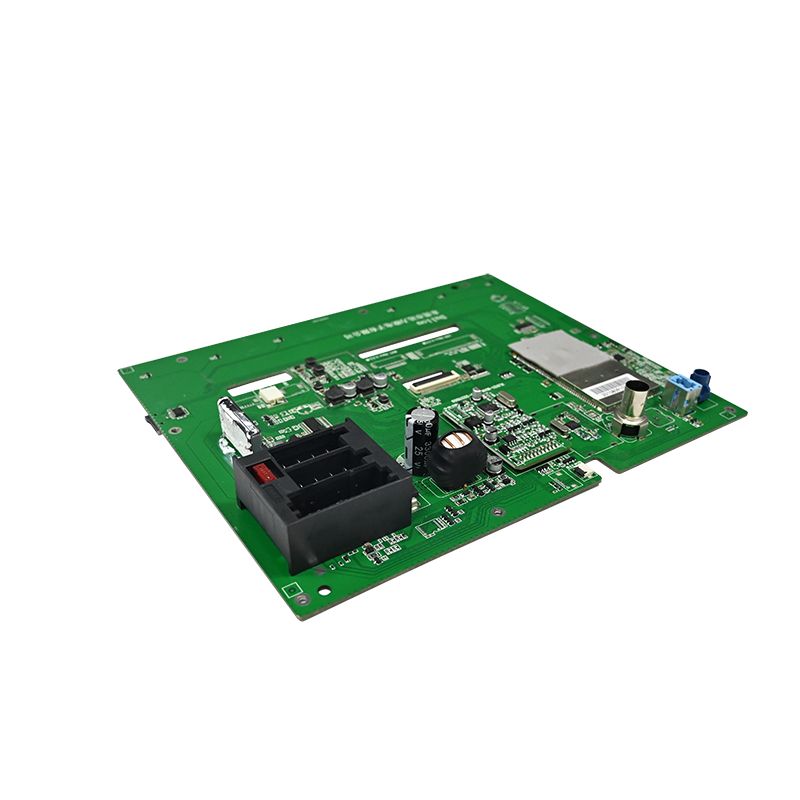

În esență, o cameră de bord nu este definită de obiectiv sau carcasă, ci de eaPCBA(Ansamblul plăcii de circuit imprimat). Obțineți chipset-ul corect și placa stabilă și ați câștigat deja jumătate din bătălie. Pe baza experienței din industria reală, iată un ghid simplu care acoperă selecția chipset-urilor, proiectarea circuitelor, producție și testare.

1. Selecția chipset-ului: alegeți mai întâi „creierul”, apoi construiți în jurul lui

Procesorul principal este inima PCBA. Odată ce acest lucru este decis, restul circuitului, costul și plafonul de performanță sunt în mare parte stabilite. În prezent, opțiunile principale au fiecare propriile puncte forte:

• Ambarella: Cunoscut pentru procesarea superioară a imaginii, calitatea excelentă a imaginii și eficiența ridicată de codare. Ideal pentru camerele de bord 4K de ultimă generație, dar dezvoltarea este complexă, iar costurile BOM sunt mai mari.

• Novatek: Lider de piață în ceea ce privește volumul. Oferă un raport calitate-preț excelent, cu opțiuni variind de la entry-level la high-end (suporta 4K, HDR). Adesea, alegerea de top pentru produsele produse în serie.

• Altele (Hisilicon, Allwinner etc.): Folosit pe anumite piețe sau produse sensibile la costuri.

Nu te uita doar la rezoluție. Evaluați-vă nevoile reale: acceptă înregistrarea duală față și spate? Cum este performanța la lumină scăzută? Aveți nevoie de funcții ADAS sau AI? Acestea determină puterea de calcul necesară și capabilitățile ISP (Image Signal Processor).

Odată ales procesorul principal, acordați atenție acestor periferice cheie:

• Gestionarea energiei: puterea auto este notoriu de zgomotoasă (9V–16V cu vârfuri tranzitorii). Trebuie să folosiți un convertor DC-DC cu tensiune de intrare largă, cu protecție la supratensiune, supracurent și polaritate inversă. Dacă este necesar modul de parcare, adăugați un circuit de detectare/protecție de joasă tensiune pentru a preveni descărcarea bateriei mașinii.

• Senzor de imagine: seria Sony IMX (de exemplu, IMX335) este o alegere comună. Asigurați-vă că interfața MIPI CSI se potrivește bine cu procesorul principal.

• Stocare: utilizați eMMC pentru stocarea firmware-ului și un slot pentru card TF pentru stocarea video. Slotul pentru card trebuie să aibă protecție ESD.

2. Elemente esențiale de proiectare a circuitelor: managementul anti-interferențe și termic sunt provocări cheie

Camerele de bord se așează pe parbriz, se coace în soarele verii și îngheață iarna, toate în timp ce suportă vibrații constante. Acest lucru necesită stabilitate și fiabilitate extrem de ridicate din partea PCBA. Două probleme critice trebuie abordate în etapa de proiectare:

2.1 Managementul termic (Dissiparea căldurii)

În timpul înregistrării video 4K, procesorul și senzorul generează căldură semnificativă într-o carcasă etanșă. Managementul termic defectuos duce la blocări ale sistemului, artefacte de imagine și îmbătrânire accelerată a componentelor. Soluțiile eficiente includ:

Cuprul mare se toarnă sub procesorul principal, cu canale termice dense conectându-se la straturile interioare și inferioare de cupru pentru a răspândi căldura.
Plasarea strategică a componentelor pentru a distribui sursele de căldură în mod uniform și pentru a evita punctele fierbinți localizate.
Proiectarea PCBA pentru a folosi carcasa metalică sau distribuitoarele de căldură dedicate pentru răcirea pasivă.

2.2 Integritatea semnalului și EMI/EMC

Semnalele de mare viteză (MIPI, DDR) și semnalele RF (Wi-Fi, GPS) sunt aglomerate pe o placă mică. Fără o proiectare atentă, interferența provoacă zgomot în imagine, scăderea cadrelor sau pierderea semnalului.

Controlul impedanței: Calculați și controlați strict impedanța diferențială de 100Ω pentru MIPI, USB și alte perechi diferențiale de mare viteză și impedanța cu un singur capăt de 50Ω pentru alte urme critice.
Potrivirea lungimii: perechile diferențiale și grupurile de date DDR trebuie să aibă o potrivire strictă a lungimii (în limita a ±10 mils) pentru a asigura sincronizarea corectă.
Urmărirea gardienilor: dirijați urmele de la sol pe lângă semnalele critice (ceas, I2C, audio, video) și adăugați canale de cusătură pentru izolare.
Stivuire de straturi: utilizați un PCB cu 4 sau 6 straturi cu un plan de masă solid și un plan de putere solid. Dirijați semnalele de mare viteză pe straturile interioare pentru a utiliza avioanele ca ecranare.

În plus, plasați întotdeauna diode TVS la conectorii de intrare pentru protecție ESD, adăugați granule de ferită și condensatori la intrarea de alimentare pentru filtrare și utilizați separarea într-un singur punct între planurile de masă analogice și digitale. Acestea sunt tehnici simple, dar extrem de eficiente.

3. Fabricarea și controlul calității: Gardienii înainte de producția în masă

Un design bun este doar jumătate din poveste. Pentru a livra un PCBA de încredere, procesele amănunțite de producție și testare nu sunt negociabile.

• Asamblare SMT și inspecție AOI: fabricile de renume folosesc 3D SPI pentru a inspecta calitatea pastei de lipit, mașini de mare viteză de preluare și plasare pentru componentele BGA și 0402 și AOI (Inspecție optică automată) pentru a detecta defecte de lipire (punte, îmbinări reci, componente lipsă).

• FCT (Test de circuit funcțional): simulați funcționarea reală a camerei de bord pornind PCBA și testând fiecare funcție: înregistrare, audio, achiziție de semnal GPS, răspuns la buton și ieșire de afișare.

• Test de ardere (test de îmbătrânire): rulați PCBA în mod continuu timp de câteva până la zeci de ore într-o cameră cu temperatură ridicată și umiditate ridicată. Acest lucru expune defecte latente (cum ar fi îmbinările de lipire intermitente sau componentele instabile termic) și este un pas critic pentru asigurarea fiabilității pe termen lung.

Construirea unui de încrederePCBA pentru camera de bordeste un efort ingineresc sistematic. Este un act de echilibru - găsirea punctului favorabil între performanță, cost, dimensiunea fizică, disiparea termică și fiabilitatea pe termen lung. Abordând aceste considerații practice în avans, puteți evita multe capcane comune și vă puteți simplifica calea către o lansare de succes a produsului.
