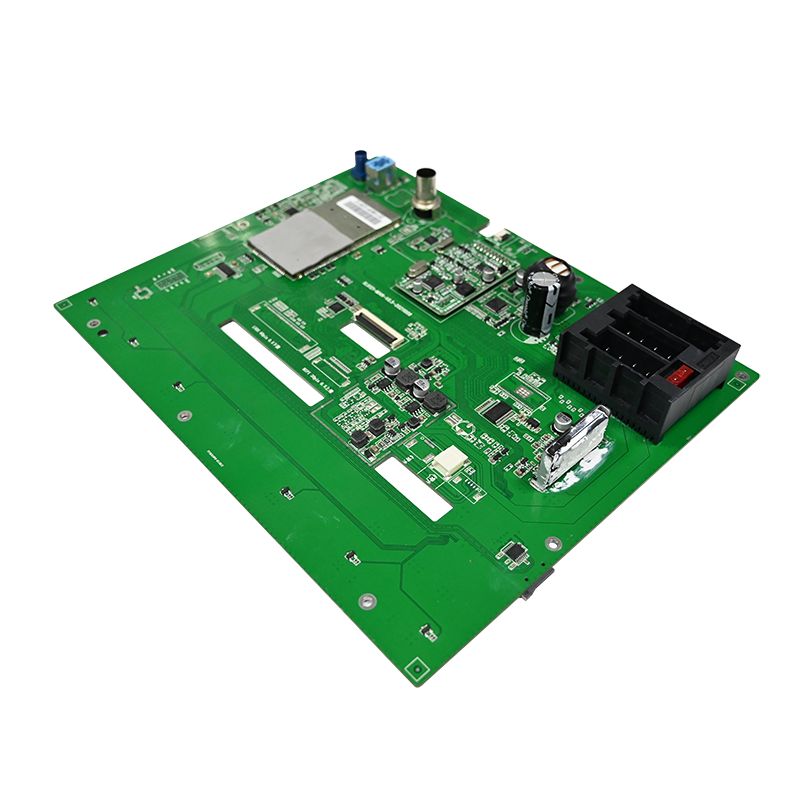

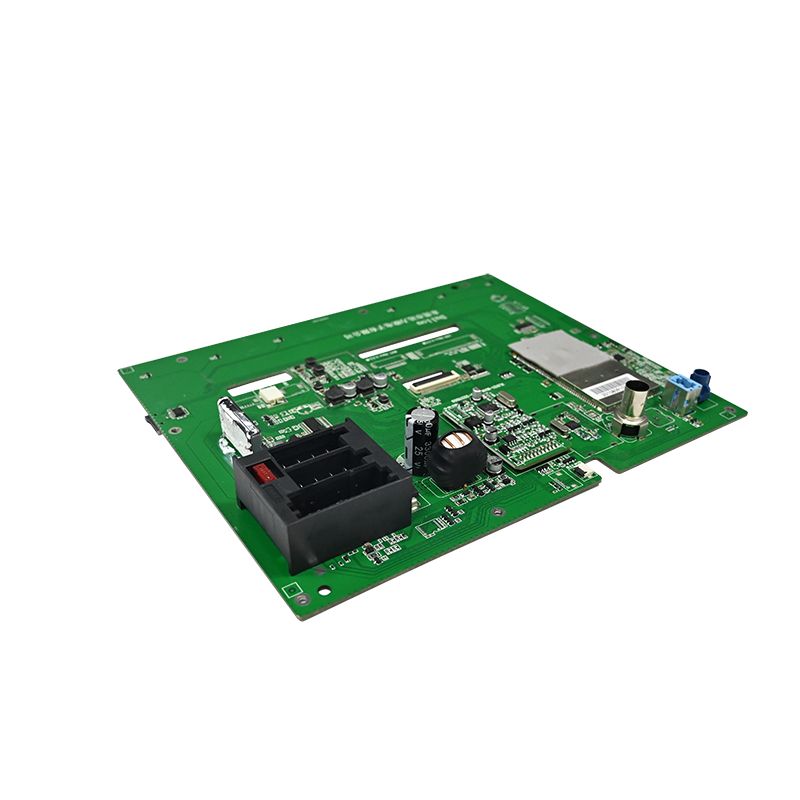

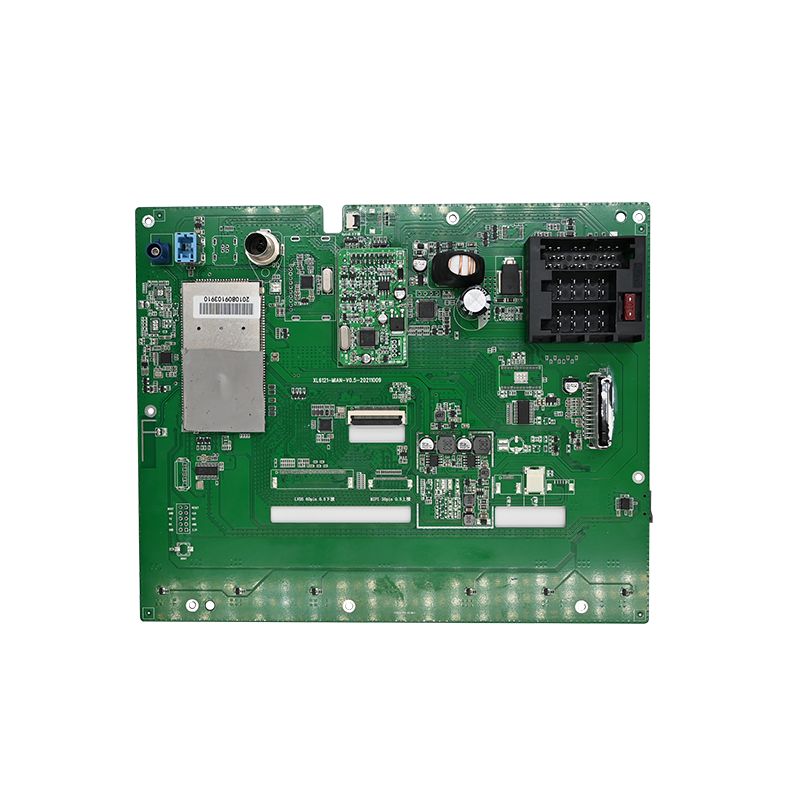

Dash Cam PCBA

Specificații de bază de calitate pentru Dash Cam PCBA

Definiți acești parametri înainte de aprovizionarea componentelor. Fiecare decizie decurge din cerințele termice și de vibrații.

Mediu de operare pentru uz auto

Buget de management termic

Critic: reduceți capacitatea tuturor condensatoarelor electrolitice la 50% tensiune nominală la 105°C. O limită de 6,3 V pe șina de 5 V eșuează în decurs de 6 luni.

Selectarea componentelor pentru PCBA Dash Cam de înaltă calitate

Calitatea bună începe cu piese de calitate auto. Componentele de calitate pentru consumatori cauzează defecțiuni în câmp.

Senzor de imagine și ansamblu lentilă

Evitați senzorii de rulare fără resetare globală. Mișcarea rapidă produce înclinații care fac plăcile imposibil de citit.

Arhitectura procesorului și memoriei

Regula de fiabilitate: Utilizați un LDO separat pentru tensiunea de referință a memoriei DDR (VREF). Legarea acestuia la VDD prin intermediul divizorului de rezistență cauzează răsturnări de biți peste 70°C.

Lanțul de alimentare cu energie (cel mai critic)

O cameră PCBA eșuează aici mai mult decât oriunde altundeva.

Injectați o ondulație de 200 mVpp la 100 kHz la intrarea de 12 V. Videoclipul nu trebuie să arate bare orizontale.

Aspect PCBA pentru integritatea semnalului și răspândirea căldurii

Aspectul determină dacă o cameră de bord PCBA înregistrează în mod fiabil sau se blochează în trafic.

Recomandare pentru stiva de straturi (minimum 6 straturi)

Reguli critice de rutare

Urme DDR3L – 50Ω ±10% impedanță, grup 8 urme pe o lungime de 0,5 mm
MIPI CSI (senzor la SoC) – perechi diferențiale, nepotrivire de lungime < 0,2 mm
Slot pentru card SD – serie de rezistențe de 22Ω lângă SoC pentru controlul depășirii
Cristal (27 MHz) - inel de gardă cu interfețe împământate, fără plan de alimentare dedesubt

Controale procesului de fabricație pentru consistență

Dash Cam PCBA de înaltă calitate necesită control statistic al procesului (SPC) pe fiecare linie.

Pastă de lipit și reflow

Inspecție optică și cu raze X

AOI (optic automat) - verifică polaritatea componentelor, punțile de lipit, cablurile ridicate
AXI (Raze X) – obligatoriu pentru pachetele BGA (SoC și DRAM). Raportul golurilor sub minge < 25%
ICT (test în circuit) – verifică șinele de alimentare, ceasurile și semnalele de resetare înainte ca firmware-ul să pară

Teste de validare înainte de producția în masă

Fiecare design PCBA pentru camera de bord trebuie să treacă aceste șase teste.

Întrebări frecvente – Întrebări frecvente despre calitatea Dash Cam PCBA

Î1: De ce multe modele PCBA cu camere de bord eșuează după 6 luni de parcare?
R: Defecțiunea principală este degradarea supercondensatorului sau a bateriei de la încărcarea continuă continuă la căldură ridicată. Modul de parcare menține camera PCBA activă timp de peste 12 ore pe zi la temperaturi de 60-80°C pe parbriz. Apar trei defecțiuni specifice:
1. Creșterea supercondensator ESR – Capacele standard de 2,7 V/10 F măresc rezistența echivalentă în serie de la 50 mΩ la peste 1Ω după 2000 de ore la 70°C. Acest lucru previne spălarea finală a fișierului atunci când aprinderea se întrerupe. Folosiți supercaps auto la 85°C cu ESR inițial < 30 mΩ.
2.Oprire termică LDO – LDO de 3,3 V activează detectarea mișcării în timp ce este parcat. Fără un convertor buck dedicat (90% eficient față de 60% pentru LDO), temperatura joncțiunii depășește 125°C. Treceți la un dolar sincron cu spectru extins.
3.Scurgeri ale bateriei RTC – Bateriile de rezervă tip monedă (CR1220) scad electrolit peste 80°C, corodând urmele din apropiere. Înlocuiți cu un supercondensator de 0,1F pentru backup RTC - fără risc de scurgere.
Verificați întotdeauna modul de parcare cu camera termică după 4 ore într-un cuptor la 50°C.

Î2: Cum afectează plasarea componentelor PCBA calitatea video de noapte în camerele de bord?
R: Amplasarea componentelor afectează cuplarea zgomotului electric în liniile analogice de putere și ceas ale senzorului de imagine. Trei reguli de plasare afectează direct filmările nocturne:
Păstrați regulatoarele de comutare la 30 mm distanță de senzor – Ondularea de 2 MHz de la un convertor DC-DC se cuplează pe șina analogică de 2,8 V a senzorului dacă urmele sunt paralele. Măsurați cu un analizor de spectru - orice impuls peste -85 dBV la frecvența de ceas a pixelilor creează benzi verticale în lumină slabă.
I/O digitală separată de benzile MIPI - Liniile de date ale cardului SD (armonici de până la 200 MHz) radiază în ceasul MIPI diferențial atunci când sunt direcționate pe straturi adiacente. Adăugați un gard împământat între regiunile SDIO și MIPI.
Plasați capacele de decuplare la 1 mm de senzor – Un capac ceramic de 4,7 µF la fiecare pin de alimentare absoarbe zgomotul de înaltă frecvență. Capacele mai mari de 2 mm cresc zgomotul cu 15 dB, vizibil sub formă de dungi orizontale în umbră.
O cameră de bord bine așezată PCBA produce videoclipuri de noapte curate, în care plăcuțele de înmatriculare sunt citite la 5 lux. Aspectul slab adaugă artefacte care eșuează examinarea criminalistică.

Î3: Pot folosi aceeași cameră PCBA pentru camerele din față și din spate?
R: Nu, din cauza a trei diferențe hardware care nu pot fi rezolvate numai de firmware:
Distanța de focalizare a obiectivului – Camerele frontale necesită focalizare infinită (3 metri până la orizont). Camerele din spate au nevoie de focalizare atentă (0,5 metri până la bara de protecție) pentru interioarele hatchback. Înălțimea cilindrului lentilei diferă cu 1,2 mm. Un PCBA obișnuit cu suport reglabil pentru lentile costă mai mult de două modele dedicate.
Orientarea senzorului de imagine – Camerele frontale sunt montate vertical. Camerele din spate se montează adesea cu susul în jos (captura de cap pe sticlă). Senzorul citește pixelii de sus în jos. Întoarcerea digitală a imaginii adaugă o latență de 1 cadru (33 ms la 30 fps), provocând nepotriviri de sincronizare în înregistrările cu două canale. Setarea pentru inversarea hardware-ului prin registru necesită fișiere diferite de configurare a senzorului.
Mediu termic – Parbrizul din spate primește cu 30% mai puțină sarcină solară decât față. Un PCBA optimizat pentru față cu reglare agresivă a puterii s-ar putea să nu activeze niciodată răcirea din spate, ceea ce duce la nepotrivirea de îmbătrânire a condensatorului. Doi ani de funcționare vor arăta defectarea unității din față înainte de spate.
În schimb, proiectați o placă de bază comună cu două plăci de senzori mezanin. PCBA pentru camera de bord de bază conține procesorul și puterea. Fiecare placă cu senzor are propriul său suport pentru lentile, pini de orientare și grosimea tamponului termic. Această abordare reduce numărul total de SKU, păstrând în același timp calitatea imaginii.

Ținte de producție pentru o calitate bună

O cameră de bord de bună calitate PCBA supraviețuiește trei ani de fluctuații zilnice de temperatură, vibrații și tranzitorii de tensiune. Proiectați cu derating auto, validați cu imagini termice și auditați fiecare lot de producție. Această abordare oferă camere de bord care surprind momentul care contează.
