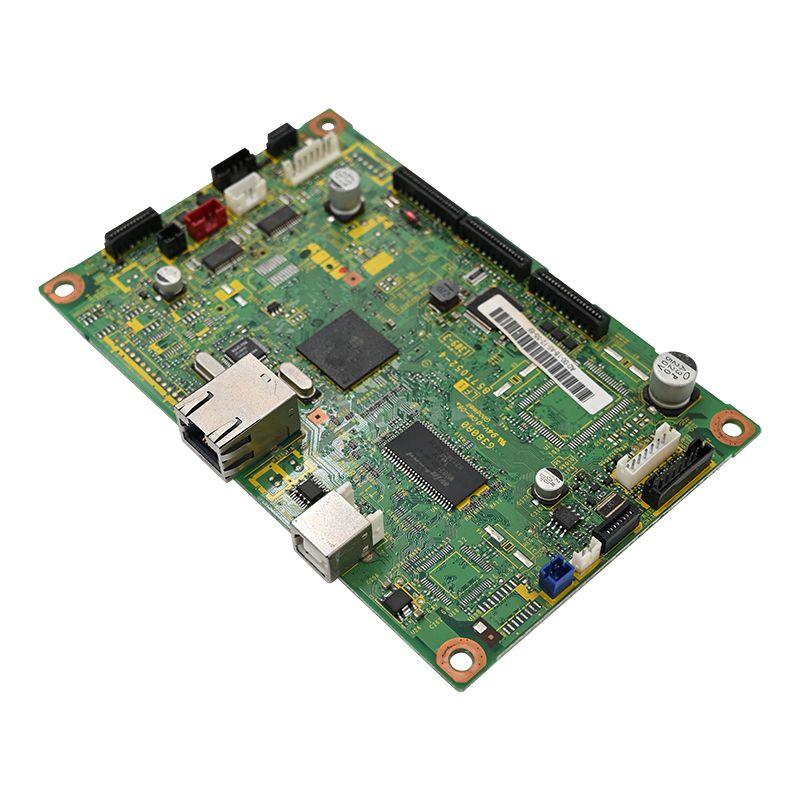

10 fapte reci despre scanerul OBD PCBA pe care majoritatea inginerilor hardware le învață pe cale grea

Conectați un scaner OBD și telefonul se aprinde cu turația motorului, temperatura lichidului de răcire și codurile de eroare. Pare la fel de simplu ca conectarea la o unitate USB.

Dar dacă credeți că PCBA din interior este doar un „convertor de protocol activat pentru Bluetooth”, subestimați ceea ce se întâmplă în electronica auto. Iată 10 fapte reci despreScaner OBD PCBAproiectare și producție — genul de adevăruri care nu le transformă în foi de date, ci transformă absolut în eșecuri pe teren.

1. Trei pini de pe conectorul OBD-II au fost „rezervate” de peste 25 de ani

Conectorul OBD-II are 16 pini. Standardul definește clar câteva dintre ele:

• Pin 4 — Masă șasiu

• Pin 5 — Masă semnal

• Pin 16 — Alimentarea bateriei (întotdeauna pornită, indiferent de poziția cheii în contact)

• Pin 6 și Pin 14 — CAN_H și CAN_L (protocolul dominant din 2008)

• Pin 7 — K-Line (ISO 9141-2 / KWP2000, găsit pe vehiculele europene și asiatice mai vechi)

• Pinul 2 și Pinul 10 — SAE J1850 PWM (Ford) / VPW (GM)

Și apoi sunt și celelalte:

Pinurile 1, 3, 8, 9, 11, 12 și 13 — desemnate oficial ca „la discreția producătorului”.

Mercedes ar putea folosi pinul 1 ca semnal de trezire. GM ar putea direcționa CAN de viteză mică prin Pinul 12. Volkswagen ar putea rezerva Pinul 3 pentru un canal de diagnosticare specific pentru a accesa modulul airbag.

Faptul rece: un PCBA care direcționează doar CAN (pinii 6/14) și K-Line (pinii 7) va trece de o inspecție a emisiilor și va citi bine RPM al motorului. Dar pentru a accesa datele senzorului unghiului de virare, informațiile despre pompa ABS sau memoria modulului airbag - acele diagnostice „îmbunătățite” se deplasează adesea prin acești pini la discreția producătorului. Dacă PCBA nu are urme direcționate către ele, nicio cantitate de actualizări de firmware OTA nu va debloca vreodată această funcționalitate. Suportul hardware este o ușă cu sens unic.

2. Același chipset, aspect diferit de PCB - Diferență de până la 30% în acoperirea vehiculului

Două PCBA folosesc exact același MCU și exact același transceiver CAN. Unul se conectează perfect la un BMW din 2015. Celălalt nu reușește să stabilească comunicarea.

Vinovatul se reduce adesea la un detaliu: controlul impedanței diferențiale CAN.

Bus CAN necesită 100Ω ± 10% impedanță diferențială. Dacă lățimea urmei și distanța sunt calculate greșit, iar impedanța se deplasează la 85Ω sau 115Ω, apar reflexii ale semnalului. Diagrama ochilor se închide. La viteze mici (250 kbps, tipic vehiculelor mai vechi), sistemul poate funcționa în continuare. Dar pe vehiculele europene post-2015 care rulează CAN-FD la 2 Mbps sau chiar 5 Mbps — o placă nepotrivită cu impedanță nu va reuși pur și simplu să strângă de mână.

Faptul rece: multe scanere cu costuri reduse care pretind că sunt „compatibile cu toate vehiculele din 1996 și mai noi” reutiliza aceleași fișiere Gerber în mai multe generații de produse, cu optimizare cu impedanță zero pentru protocoale de viteză mai mare. Funcționează perfect pe o Toyota mai veche, dar nici măcar nu se vor identifica pe un Mercedes nou - nu pentru că firmware-ul este greșit, ci pentru că urmele PCB nu sunt din punct de vedere fizic.

3. Intervalul de intrare 9V–36V nu este despre „compatibilitate universală” – este despre supraviețuire

Pinul 16 de pe conectorul OBD preia energie direct din bateria vehiculului. La un sistem de 12 V, ieșirea alternatorului funcționează între 13,8 V și 14,4 V. La vehiculele comerciale de 24V, tensiunea normală de funcționare este între 27V și 29V.

Dar tensiunea la starea staționară nu este amenințarea. Tranzitorii sunt:

• Deconectarea bateriei în timp ce alternatorul se rotește generează vârfuri de descărcare a sarcinii inductive de 60 V până la 100 V.

• Un regulator de tensiune defect poate trimite tensiunea magistralei crescând peste 36 V.

• Pornirea cu o polaritate incorectă a cablului - sau conectarea unui sistem de 24 V la un vehicul de 12 V - poate alimenta întregul 24 V direct în portul OBD.

Faptul rece: dioda TVS de la intrarea de alimentare PCBA este de obicei selectată cu o tensiune de întrerupere între 30V și 33V. Alegeți prea jos — iar TVS-ul se prinde în timpul funcționării normale a sistemului de 24 V, prăjindu-se și circuitele din aval. Alegeți prea mare — iar TVS-ul nu acționează până când convertorul DC-DC a fost deja deteriorat. Această valoare nu se găsește în niciun proiect de referință. Acesta provine din măsurarea formelor de undă reale ale tensiunii portului OBD pe zeci de modele de vehicule. Fișele de date nu vă vor spune asta.

4. Gâtul real al duratei de viață a știfturilor OBD nu este ciclurile de inserare - este oboseala prin vibrații

Specificațiile de achiziție indică adesea „5000 de cicluri de inserare” pentru conectorul OBD. Dar returnările pe teren spun o poveste diferită: știfturile nu sunt uzate — articulațiile de lipit sunt crăpate.

Mecanismul este simplu:

Portul OBD este montat pe șasiul metalic al vehiculului sub tabloul de bord. Când vehiculul lovește o denivelare, portul vibrează cu șasiul. Corpul scanerului (în special modelele mai grele cu ecrane și baterii) atârnă de celălalt capăt al acelor 16 pini, acționând ca un braț de pârghie în consolă.

Fiecare denivelare se traduce într-un ciclu de tensiune de încovoiere la îmbinarea de lipit. Un an de condus zilnic = aproximativ 10.000 de scăderi de viteză = 10.000 de cicluri de oboseală.

Faptul rece: adevăratul factor determinant al duratei de viață a conectorului OBD nu este grosimea de placare cu aur pe pini, ci este centrul de greutate al carcasei scanerului și distribuția greutății PCBA. Poziționând MCU și baterie mai aproape de capătul mufei și plasând afișajul mai departe, se deplasează centrul de greutate înainte, reducând dramatic momentul de încovoiere pe pini. Unele modele adaugă găuri de montare pe PCBA și folosesc suporturi metalice în interiorul carcasei pentru a împărți sarcina. Acest lucru este vizibil în momentul în care deschideți carcasa - și vă spune imediat dacă proiectantul a înțeles ingineria mecanică sau doar ingineria electrică.

5. Curentul de somn al transceiver-ului CAN poate consuma bateria unui vehicul în mai puțin de trei luni

Multe scanere OBD rămân conectate la nesfârșit. Proprietarul uită că sunt acolo.

Într-un PCBA bine proiectat, MCU intră în somn profund, iar transceiver-ul CAN trece în modul standby. Curentul total de așteptare al plăcii trebuie să fie între 50 µA și 100 µA.

Dar dacă transceiver-ul nu este configurat pentru standby (sau firmware-ul nu îl activează corect), transceiver-ul rămâne în modul de ascultare activă, absorbând 5 mA până la 10 mA. Înmulțiți 5 mA cu 24 de ore cu 90 de zile, adică 10,8 Ah de capacitatea bateriei. O baterie tipică pentru autoturisme este de 50 Ah până la 60 Ah.

Faptul rece: pinul 16 de pe conectorul OBD este alimentat mereu de la baterie, nu este comutat prin contact. Orice scaner conectat consumă energie 24/7, 365 de zile pe an. O diferență de curent de așteptare de doar 0,1 mA poate fi diferența dintre un scaner care este bine să-l lase conectat și unul care ucide în tăcere o baterie timp de trei luni. Acest parametru este rar măsurat în timpul cercetării și dezvoltării – dar este un factor important la returnările în garanție.

6. Condensatorii de calitate auto durează mai mult decât cei comerciali cu un factor de 10 în aplicațiile OBD

Luați doi condensatori MLCC de 100 µF / 25V:

Un scanner OBD conectat la un vehicul vara: temperatura cabinei poate atinge 70°C cu geamurile închise. Adăugați auto-încălzire de la PCBA, iar temperatura corpului condensatorului depășește cu ușurință 85°C.

La această temperatură, condensatorii de calitate comercială se degradează rapid - electrolitul se usucă, capacitatea scade, ESR crește și ondulația șinei de alimentare crește până la punctul în care MCU-ul se resetează aleatoriu.

Faptul rece: modernizarea tuturor condensatoarelor la gradul AEC-Q200 adaugă aproximativ 0,50 USD pe placă — mai puțin de 2% din costul total al BOM. Omiterea acestei actualizări poate dubla rata de eșec în câmp. Dar acesta este tocmai colțul care este tăiat atunci când un departament de achiziții spune „se potrivește numai cu capacitatea și tensiunea nominală”. Adevărații experți cer certificatul AEC-Q200 și raportul de testare a duratei de viață la sarcină la temperatură înaltă — nu doar pagina de fișă de date.

7. „FR-4” nu este o specificație de material – este o evaluare de inflamabilitate

Scanerele OBD văd frig extrem, în special în piețele din nord.

Canada, Scandinavia, nord-estul Chinei — temperaturile de iarnă de -30°C sunt de rutină. În timpul pornirilor la rece, PCBA suferă un șoc termic de la -30°C până la temperaturile de sub capotă în câteva minute.

Laminatul standard FR-4 are o Tg (temperatura de tranziție sticloasă) de 130°C până la 140°C - ceea ce pare suficient la nivelul superior. Dar la nivelul inferior, rășina epoxidică standard devine fragilă sub -25°C. Aderența dintre placa de cupru și substrat se degradează. După câteva zeci de cicluri termice la rece, sub bilele de lipit BGA se pot forma microfisuri, ceea ce duce la defecțiuni intermitente care apar ca „nu se conectează când este rece, dar funcționează bine când sunt încălzite”.

Faptul rece: „FR-4” este doar un rating de inflamabilitate — nu spune nimic despre fiabilitatea termică. Materialele PCB adevărate de calitate auto (cum ar fi seria Shengyi S1000-2M sau Taiyo TUC) sunt specificate nu doar prin Tg, ci și prin CTE (coeficientul de dilatare termică), Td (temperatura de descompunere) și rezistența CAF (filament anodic conductiv). Cel mai important, trebuie să treacă 1.000 de cicluri de șoc termic de la -40°C la +125°C. O specificație de achiziție care spune pur și simplu „FR-4” nu are sens. Solicitarea unei anumite clase de laminat și a unui nume de furnizor este ceea ce separă cumpărătorii informați de restul.

8. Pinul 4 și Pinul 5 sunt două temeiuri separate - nu ar trebui să fie legate împreună pe bord

Pinul 4 este împământarea șasiului (returul puterii). Pinul 5 este masa semnalului (referința senzorului). Pe partea de vehicul, acestea sunt conectate între ele, dar prin căi diferite:

• Pinul 4 transportă curenți mari și are cădere de tensiune pe calea de întoarcere.

• Pinul 5 transportă un curent neglijabil și servește drept referință pentru semnalele de nivel scăzut.

Dacă un PCBA scurtează Pinul 4 și Pinul 5 împreună la conector, consecința este zgomotul crescut pe planul de masă al semnalului, ceea ce crește tensiunea în modul comun a transceiver-ului CAN și degradează rata de eroare a biților.

Faptul rece: un design bun PCBA direcționează Pinul 4 și Pinul 5 separat înapoi la planul de masă principal, cu o conexiune într-un singur punct printr-o perlă de ferită sau o rezistență de 0Ω la punctul de intrare al energiei. Acest singur detaliu îmbunătățește dramatic raportul semnal-zgomot CAN. Schema de referință o arată aproape întotdeauna corect. Dar în timpul Aspectului, mulți ingineri le scurtează împreună pentru a economisi spațiu de rutare - o greșeală invizibilă în schema, dar inconfundabilă în testarea EMC.

9. La unele vehicule, pinul 16 nu este o conexiune „pură” a bateriei

La majoritatea vehiculelor, pinul 16 se conectează direct la borna pozitivă a bateriei printr-o siguranță.

Dar pe anumite modele americane și germane, producătorul introduce o diodă sau un termistor PTC în serie cu pinul 16, pentru a preveni curentul invers și pentru a proteja circuitul OBD.

Acest lucru înseamnă:

• Scanerul vede cu 0,3 V până la 0,7 V mai puțin decât tensiunea reală a bateriei (din cauza căderii tensiunii directe a diodei).

• Dacă pragul de blocare la subtensiune (UVLO) al PMIC este setat prea mare - de exemplu, oprit sub 10 V - scanerul poate să nu pornească în timpul pornirii la rece sau în condiții de ralanti scăzut.

Faptul rece: Unele scanere OBD sunt „pretențioase în privința vehiculelor” - funcționează pe un exemplu de model, dar nu pe un vehicul identic de pe aceeași linie de producție. Cauza rădăcină este adesea cauzată de această picătură exactă a diodei. Ingineri hardware cu experiență stabilesc pragul PMIC UVLO sub 7V —asigurându-se că scanerul pornește chiar și în cea mai extremă combinație de cădere a diodei, scăderea tensiunii și depresiunea bateriei la temperatură rece. Majoritatea designerilor copiază UVLO de 10 V al designului de referință și nu se mai gândesc niciodată la el - până când sosesc plângerile de teren.

10. Nu toate testele funcționale sunt create egale

FiecareScaner OBD PCBAeste supus testării funcționale (FCT) pe linia de producție înainte de expediere. Dar „testarea funcțională” poate însemna lucruri foarte diferite:

Faptul rece: testarea cu model fix verifică doar „pinii transceiver-ului nu sunt lipiți înapoi”. Testarea formei de undă verifică dacă potrivirea impedanței, rezistențele de terminare, lipirea TVS și polaritatea de sufocare în modul comun sunt toate corecte, deoarece fiecare problemă la nivelul stratului fizic lasă o semnătură pe forma de undă: amplitudine scăzută, offset în modul comun sau margini lente. Indiferent dacă o fabrică efectuează sau nu testarea formei de undă este cel mai puternic predictor al „trece QC din fabrică” versus „funcționează în vehiculul clientului”. Și diferența de cost? Mai ales în complexitatea designului dispozitivului de testare și timpul ciclului stației de testare. Furnizorii care doresc să investească aici sunt furnizori care înțeleg fiabilitatea pe teren.

Un scaner OBD proiectat corespunzător PCBA nu este niciodată la fel de simplu ca „să lipiți componentele și funcționează”.

De la care dintre cei 16 pini OBD sunt direcționați și care rămân neutilizați — la tensiunea de defectare exactă a TVS specificată la cel mai apropiat volt; de la controlul impedanței diferențiale pe urmele CAN până la gradul AEC-Q200 pe fiecare condensator - fiecare detaliu determină dacă un produs este doar „funcțional” sau cu adevărat „fiabil”. Indiferent dacă supraviețuiește trei luni în câmp sau rămâne conectat la același vehicul timp de cinci ani fără o singură deconectare.
