Ce este lipirea prin reflow cu azot și de ce să o luați în considerare?
Refluxul de azot înlocuiește aerul standard din cuptor cu N₂ pur 99,9%. Absența oxigenului previne formarea de oxid pe pasta de lipit și cablurile componente.
Compararea proceselor
ParametruReflux de aer standard Reflux de azot (N₂) Diferență Nivel de oxigen20,9%< 1000 ppm (0,1%)200× mai puțin O₂Unghi de umectare25--35°10--15°2× udare mai bună. reducereDefecte head-in-perna0,5--2%< 0,05%10x mai puține Bilinguri de lipireVizibilNiciun Plăci mai curățate

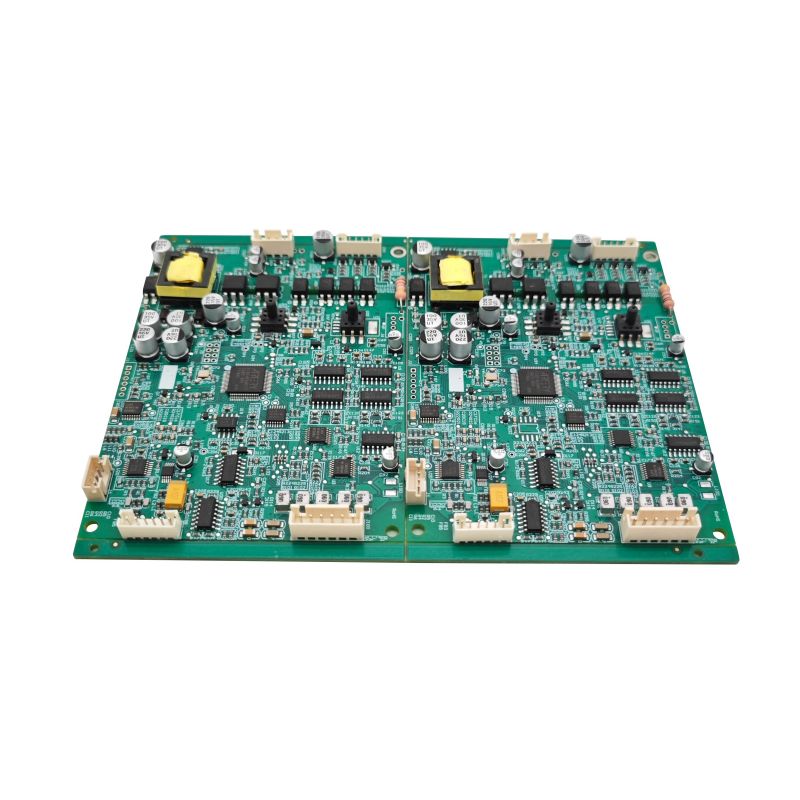

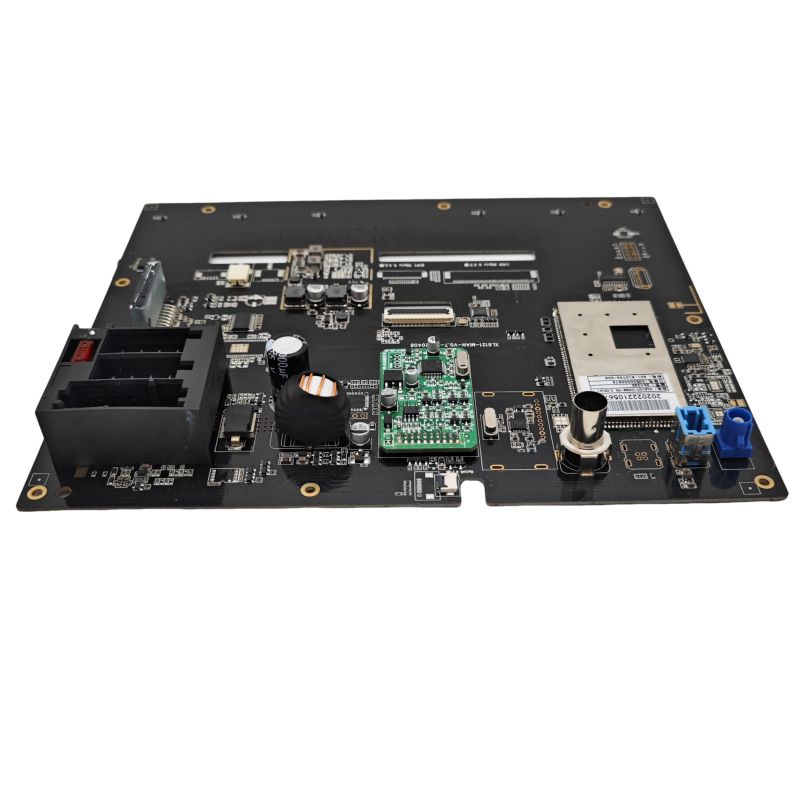

Problema oxidării pe robotul industrial PCBA
Robotul industrial PCBA utilizează adesea plăcuțe termice mari (cupru expus) sub MOSFET-uri, drivere de poartă și circuite integrate de gestionare a energiei. Aceste plăcuțe se oxidează rapid în refluența aerului, împiedicând lipirea să se umezească complet. Rezultatul sunt goluri care captează căldura și provoacă defecțiuni în câmp după peste 1000 de ore de funcționare.
Acolo unde refluxul de azot oferă o valoare clară
Nu fiecare robot industrial PCBA beneficiază în mod egal. Azotul are sens în scenarii specifice.
Suprafețe mari de cupru și componente grele
Caracteristică plăci Risc de refluere a aerului Avantaj de azot. Tampă termică de 10 × 10 mm> 30% goluri, puncte fierbinți < 8% goluri, uniformă Placă de 20+ straturi (groasă)Încălzire neuniformă pe straturi Transfer mai bun de căldură prin umezireConectori mari (40+ pini)Capul în pernă în timpul formării modulelor IGBT0% (defecte de îmbinare) înmuiațiCurați suprafețe
Date din lumea reală: Într-un PCBA controler de robot cu șase axe cu 12 MOSFET-uri de putere pe o singură placă, câmpul redus de reflux de azot revine de la 3,2% la 0,4% în 24 de luni. Modul de defecțiune primară -- golurile plăcuței termice care cauzează supraîncălzire -- a scăzut cu 87%.
Urme de joasă tensiune, curent ridicat
Robotul industrial PCBA pentru servomotor transportă 30--80A pe straturile interioare. Golurile sub rezistențele de detectare a curentului (0,5 mΩ, pachet 2512) creează variații de rezistență care corup citirile cuplului.
Componenta de detectare a curentului Variația refluxului aerului Variația refluxului azotului Șunt cu 4 terminale (2512)±8% din cauza golirii ±1,5%Sensați creșterea temperaturii rezistorului15°C5°CCibrare după 500 de cicluri12%2%
Acolo unde refluxul de azot este inutil
Azotul adaugă costuri (modificarea cuptorului + consumul de gaz = 0,08 USD--0,12 USD per PCBA). Nu-l utilizați în aceste cazuri.
Plăci mici cu masă termică scăzută
ScenariuAzot nu este necesarFoarte cu o singură față, < 50 de componente Refluxul de aer produce < 8% goluriToate pachetele mici (0402, QFN 3×3)Fără plăci termice mari SAC305 fără plumb și fără părți sensibile Fluxul standard se ocupă de refluxul aerului.
Plăci care utilizează flux de activitate ridicată
Unele fluxuri fără curățare (de exemplu, Senju M705-GRN360-K2-V) conțin activatori care funcționează eficient în aer până la 240°C. Azotul nu adaugă niciun beneficiu măsurabil. Verificați fișa tehnică a fluxului pentru sensibilitatea la oxigen.
Parametri de implementare pentru robotul industrial PCBA
Dacă decideți să utilizați azot, aplicați aceste setări specifice.
Profil cuptor sub azot
ZonaTemperaturaTimpO₂ ȚintăPreîncălzire150--180°C60--90 sec< 5000 ppmÎmuiere180--210°C60--90 sec< 2000 ppmVârf de reflux (SAC305)240--250°C30--60 sec. cerință
Critic: Mențineți O₂ sub 1000 ppm în timpul vârfului de reflux. Peste 1500 ppm, beneficiul dispare - golurile revin la nivelurile de reflux de aer.
Debitul și puritatea azotului
ParametruRecomandarePuritate99,9% minim (clasa 3,0) Punct de rouă-40°C sau mai mic Debit15--25 m³/oră (cuptor tipic cu 6 zone)
Estimarea costurilor: Pentru un PCBA robot industrial tipic de 100×150 mm, azotul adaugă 0,10 USD pe placă la un volum de 10.000. La un volum de 100.000, costul scade la 0,04 USD pe placă.
Testare pentru a valida beneficiul azotului
Înainte de a vă angaja la azot pentru robotul dvs. industrial PCBA, rulați aceste două teste.
Comparație de golire (Raze X)
1. Reflow 20 de plăci în aer, 20 de plăci în azot
2. Efectuați raze X fiecare placă la o înclinare de 0° și 45°
3. Măsurați suprafața goală de sub cel mai mare tampon termic (de exemplu, IC driver de motor)
4. Treceți criteriul pentru justificarea azotului: Reducerea golurilor > 50% comparativ cu aer
Test de secțiune transversală și forfecare
TestAir Reflow RezultatAzot țintă Grosimea IMC (intermetalic) 1--3 µm neuniform2--4 µm uniform Diametru gol> 200 µm comun< 100 µm rar Rezistența la forfecare a bilei (0,5 mm BGA)800--1000 gf1100--1300 gf
Întrebări frecvente -- Întrebări frecvente despre refluxul de azot pentru PCBA pentru robot industrial
Î1: Refluxul de azot îmbunătățește fiabilitatea îmbinărilor de lipit pentru PCBA robot industrial expus la vibrații?
O:Da, dar numai pentru mecanisme specifice de defecțiune. Roboții industriali experimentează vibrații de 5--50 Grms de la servomotoare și cutii de viteze. Două defecțiuni legate de vibrații se îmbunătățesc cu azotul:
Kirkendall golind-- În recircularea aerului, creșterea intermetalice cupru-staniu (IMC) este neregulată, creând goluri microscopice la interfață. Sub vibrație, aceste goluri se unesc și se fisurează după 5000--10.000 de ore. Refluxarea azotului produce IMC uniformă (stratul Cu₆Sn₅) fără goluri. Testarea vibrațiilor (20 Grms, 10--2000 Hz, 100 de ore) arată că articulațiile cu azot supraviețuiesc de 3 ori mai mult.
Oboseala de lipit în apropierea componentelor grele-- Transformatoarele mari (15 × 15 mm) de pe PCBA robot industrial experimentează expansiune termică diferențială în timpul încălzirii robotului (25°C până la 85°C). La refluxul de aer, golurile se concentrează sub colțurile componentelor unde stresul este cel mai mare. Aceste goluri acționează ca locuri de inițiere a fisurilor. Cu azot, articulațiile fără goluri distribuie stresul uniform.
Îmbunătățirea cantitativă-- Testarea de viață accelerată (șoc termic -40°C până la +125°C, 1000 de cicluri + vibrații simultane) arată:
- Imbinari de reflux aer: 12% crapate sau defectate
- Imbinari de reflux de azot: 1,5% crapate
Cu toate acestea, azotul nu fixează geometria plăcuței proiectată prost sau deschiderile incorecte ale șablonului. Întotdeauna optimizați-le mai întâi, apoi adăugați azot.
Î2: Ce procent de gol este acceptabil pentru treptele de putere PCBA ale robotului industrial și poate azotul să-l atingă?
O:Pentru treptele de putere PCBA ale robotului industrial (acționări cu motor, IGBT, MOSFET), golirea acceptabilă depinde de sarcina termică. Există trei niveluri:
Nivelul 1 -- Putere mare (continuu > 20 A per FET)
Zona goală acceptabilă: < 5%. Diametru gol unic: < 0,2 mm. Acest lucru este realizabil numai cu reflow azot (1000 ppm O₂) plus reflow în vid (opțional). Fără azot, golurile tipice sunt de 15--25%.
Nivelul 2 -- Putere medie (10--20 A vârf, intermitent)
Zona goală acceptabilă: < 10%. Niciun gol unic > 0,5 mm. Refluxul de azot realizează în mod constant 5--8% goluri. Refluxul de aer produce 12--18% -- adesea marginal, dar trece dacă simularea termică permite.
Nivelul 3 -- Putere scăzută (< 5A, circuite integrate de semnal)
Zona goală acceptabilă: < 25%. Golurile au un impact termic minim. Azotul este inutil. Fluxul de aer este suficient.
Poate azotul să atingă nivelul 1 fără vid?Nu -- azotul singur atinge 5--8% goluri minime din cauza gazelor de flux prinse. Pentru goluri sub 5% (critice pentru MOSFET-urile SiC sau dispozitivele GaN), aveți nevoie de reflow în vid (elimină gazele după ce lipirea se topește). Azotul + vid realizează 1--3% goluri.
Protocol de testare pentru robotul industrial PCBA: Măsurați golurile pe 10 plăci. Dacă medie > 15%, adăugați azot. Dacă o medie de 8--15% și puterea disipată < 2W per componentă, aerul este acceptabil. Dacă este necesar < 8%, specificați azot plus optimizarea șablonului (prin intermediul tamponului termic pentru a elibera fluxul).
Î3: Pot să convertesc cuptorul meu existent de reflow în azot pentru producția de PCBA a robotului industrial?
O:Da, dar cu trei modificări nenegociabile. Mulți producători încearcă o conversie parțială și eșuează.
Modificarea 1 -- Etanșarea cuptorului
Cuptoarele cu reflux de aer au goluri la perdelele de intrare/ieșire și între zone. Puritatea azotului necesită intrarea oxigenului < 50 L/minut. Instala:
- Perdele magnetice cu două straturi (înlocuiește lanțurile simple)
- Controlul presiunii pozitive (1--2 mm H₂O în interiorul cuptorului)
- Sigilați toate panourile de acces cu garnituri din silicon pentru temperaturi ridicate
Fără etanșare, veți consuma de 3--5 ori mai mult azot (cost 0,30 USD - 0,50 USD pe placă) și veți avea totuși 5000 ppm O₂ la vârf -- mai rău decât un cuptor cu aer reglat corespunzător.
Modificarea 2 -- Sistem de monitorizare a oxigenului
Instalați doi senzori de zirconiu O₂: unul în zona de preîncălzire, unul în zona de vârf de reflux. Senzorii trebuie calibrați lunar. Mulți producători de PCBA de roboți industriali omit calibrarea, apoi se întreabă de ce anularea returnărilor.
Modificarea 3 -- Transportor și lubrifiere
Lubrifianții standard pentru transportul cuptorului se vaporizează în azot (absența oxigenului modifică temperatura de descompunere). Utilizați unsoare perfluoropolieter (PFPE). Mărcile Kester sau Klüber. Lubrifiantul standard va contamina placa și va crea bile de lipit.
Costul conversiei și calendarul:
- Echipament: 8.000 USD--15.000 USD (etanșări, perdele, senzori, control al debitului)
- Instalare: 2 zile de oprire
- Aprovizionare cu azot: rezervor de lichid sau generator PSA (300 USD--500 USD/lună de închiriere)
- Perioada de rambursare pentru volumul PCBA al robotului industrial > 50.000/an: 6--8 luni (din reprelucrare redusă și returnări pe teren)
Nu convertidacă volumul dvs. anual este sub 20.000 de plăci. Utilizați în schimb un producător contractual care are deja reflux de azot.
Matricea de decizie -- Ar trebui să utilizați azot?
Factor Reflux de aer Suficient de azot Recomandat Tampoane termice > 25 mm²NuDaComponente cu bază de cupru expusă (QFN, DFN)NuDa Pas BGA < 0,8 mmNuDaRobot PCBA care funcționează > 60°C ambiantăNuDa Țintă de fiabilitate a câmpului < 0,5%, fără eșec, vânzări fără plumb pe an. fluxUneori Pentru plăci mariVolum < 10.000 plăci/anDaNu (cost ineficient)
Recomandare finală
Refluxarea azotului are sens clar pentru robotul industrial PCBA care conține:
- Tampoane termice mari (> 25 mm²)
- BGA-uri sau QFN-uri cu matrițe expuse
- Orice treaptă de putere disipând > 5W per componentă
- Cerință de fiabilitate < 1% eșec pe teren timp de 5 ani
Azotul nu are sens pentru PCBA robot industrial simplu, de putere redusă (interfețe cu senzori, plăci I/O) cu componente mici și fără provocări termice.
Sfaturi practice: Rulați o încercare de 100 de plăci în azot. Mictia cu raze X. Comparați cu rezultatele actuale ale refluxului de aer. Dacă zona goală se reduce cu mai mult de 50%, aplicați azot. Dacă o reducere mai mică de 30%, fluxul sau designul șablonului este adevărata problemă - remediați-le mai întâi.
