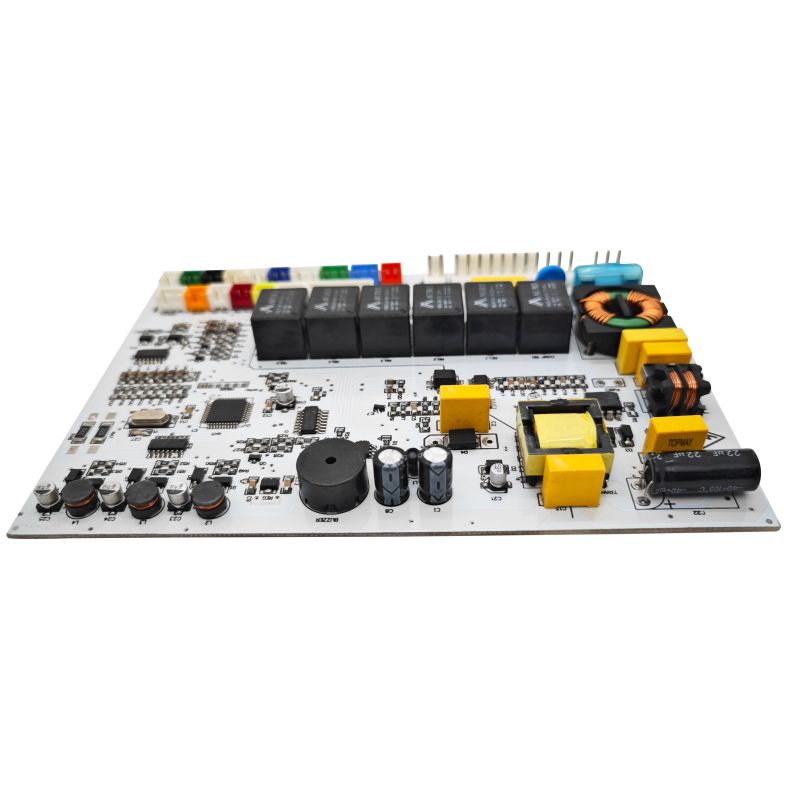

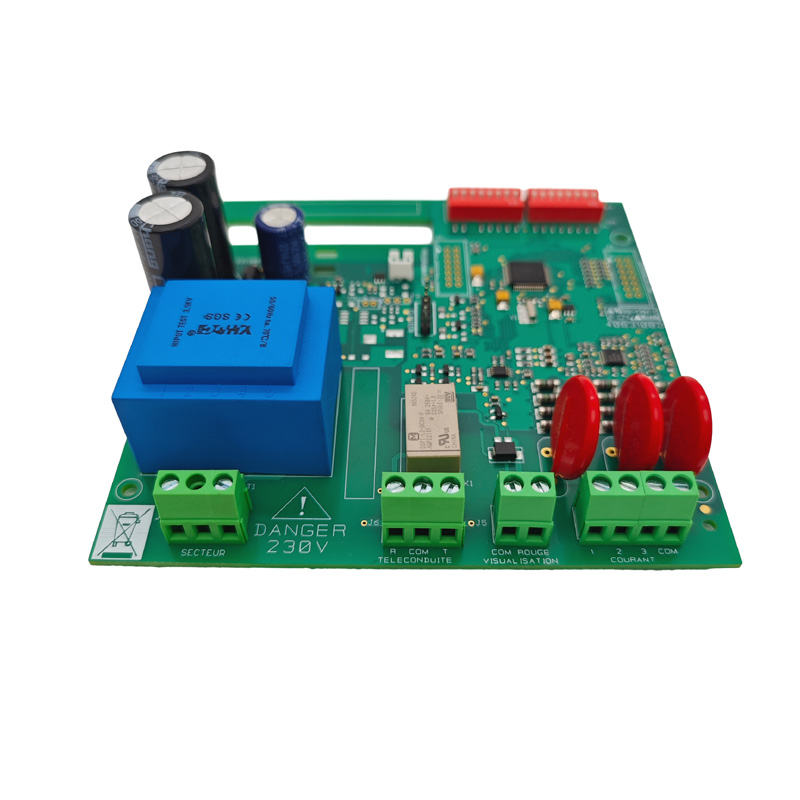

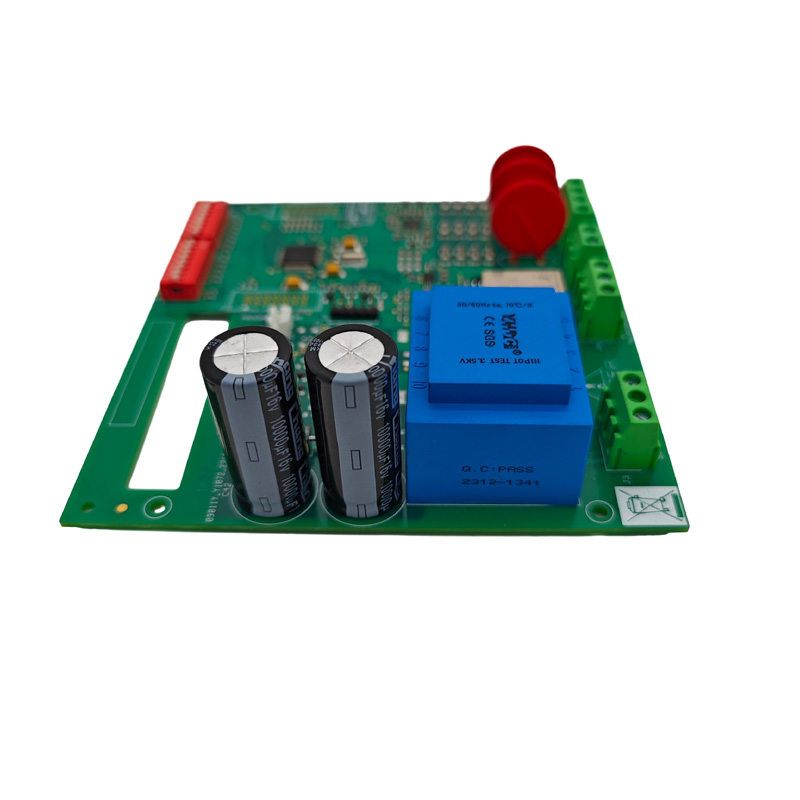

Sonar de pescuit PCBA
  • Sonar de pescuit PCBASonar de pescuit PCBA
  • Sonar de pescuit PCBASonar de pescuit PCBA
  • Sonar de pescuit PCBASonar de pescuit PCBA

Sonar de pescuit PCBA

Sistemele sonar de pescuit (găstători de pești) sunt sisteme electronice de bază pentru explorarea marinei și imagistica subacvatică, utilizate în principal pentru localizarea bancilor de pești, măsurarea adâncimii apei și imagistica topografiei fundului mării. În calitate de producător profesionist de PCBA, specializat în sisteme sonar de pescuit, oferim servicii cuprinzătoare, de la proiectarea soluției, fabricarea PCB și asamblarea SMT până la asamblarea finală a unității și testarea funcțională.

Trimite o anchetă

Descriere produs

Un sistem sonar de pescuit (găsător de pește) este componenta electronică de bază a echipamentului de detectare a marinei, utilizat pe scară largă în pescuitul recreativ, pescuitul comercial și explorarea subacvatică. În calitate de furnizor profesionist de servicii de producție PCBA, oferim soluții unice, de la proiectare până la asamblarea produsului finit, asigurând o funcționare fiabilă în medii marine dure, caracterizate prin pulverizare de sare, umiditate ridicată și fluctuații extreme de temperatură.

Două ansambluri de bază ale sonarului de pescuit PCBA

Sistemul sonar constă din două ansambluri electronice, fiecare cu cerințe PCBA distinct diferite:

Display/Procesor PCBA

  • Procesarea semnalului sonar – conversia ecourilor returnate în imagini digitale

  • Integrarea navigației GPS – combinând datele de poziție cu citirile sonarului

  • Conducerea afișajului – controlează ieșirea LCD sau touchscreen

  • Interacțiunea interfeței cu utilizatorul – buton de citire sau intrări tactile

Transductor PCBA

  1. Generare de impulsuri – crearea de explozii de înaltă tensiune (±40V până la ±100V) la frecvențele sonarului
  2. Recepție eco – amplificarea și condiționarea semnalelor de retur slabe (gamă de microvolți)

  3. Comutare Transmit/Receive – comutare rapidă între modurile de transmisie și recepție

  4. Potrivirea impedanței – potrivirea caracteristicilor cablului și traductorului

Tendință de producție modernă: traductoarele de pescuit de ultimă generație folosesc acum tehnologia SMT, cu mașini de preluare și plasare care montează elemente piezoelectrice direct pe PCBA, înlocuind poziționarea manuală a cristalelor ceramice pentru o precizie îmbunătățită și costuri reduse.

Specificații tehnice de bază

Parametru Apă mică (0-200 ft) Apă adâncă (200-1000 ft+)
Frecvența tipică 200 kHz 50 kHz sau 38 kHz
Lungime de undă/Rezoluție Mai scurt = detaliu mai mare Mai lung = mai mare adâncime de penetrare
Puterea de transmisie 1 kW 4 kW (grad comercial)
Tensiune de transmisie ±40V până la ±60V ±80V până la ±100V

Configurații disponibile

  • O singură frecvență, un singur fascicul: 38 kHz, 50 kHz, 200 kHz @ 1 kW

  • Frecvență dublă, un singur fascicul: 38/200 kHz sau 50/200 kHz (obișnuit pentru pescuit)

  • Putere mare: configurație comercială de 4 kW pentru apă adâncă

Specificații fizice PCBA

Parametru Display/Procesor Ansamblu traductor
Material de placă FR4 (standard) High-Tg FR4 sau PCB flexibil
Număr de straturi 4-8 straturi 2-4 straturi
Greutate de cupru 1-2 oz (semnal), 2 oz (putere) 2 oz minim (impulsuri de curent ridicat)
Finisaj de suprafață ENIG sau OSP ENIG (rezistenta la coroziune)
Temp. de operare -20°C până la +70°C -40°C până la +85°C
Acoperire conformă Recomandat Obligatoriu (mediu marin)

Șase considerații critice de proiectare

1. Integritatea semnalului – Asigurarea acurateței detectării

Frecvențele sonarului variază de la 50 kHz la peste 900 kHz. Dispunerea PCBA afectează direct intervalul de detectare și precizia:

  • Urme controlate prin impedanță: 50Ω sau 75Ω tipic pentru cablurile traductorului

  • Lungimi de urmărire potrivite: pentru traductoarele cu matrice de fază, toate urmele de elemente trebuie să aibă lungime electrică identică

  • Inele de gardă: surround intrări analogice sensibile cu urme împământate pentru a respinge zgomotul

  • Împământări separate analogice/digitale: conectați la un singur punct stea lângă intrarea de alimentare

2. Protecție împotriva umezelii – factorul de fiabilitate numărul 1

Mediile marine expun PCBA-urile la pulverizare de sare, condens și imersiune directă. Acoperirea conformă nu este negociabilă:

Tip de acoperire Cel mai bun pentru Pro Contra
Acrilic (AR) Utilizare marină generală Ușor de aplicat, reluabil Rezistență chimică moderată
Silicon (SR) Oscilații extreme de temperatură Gamă de temperatură flexibilă, largă (-55°C până la +200°C) Greu de îndepărtat
Uretan (UR) Imersie prelungită în apă sărată Rezistență excelentă la substanțe chimice/sare Greu de reluat

Ținte de evaluare IP:

  • Unitate de afișare: IP65 minim (etanș la praf, rezistent la pulverizare de apă)

  • Ansamblu traductor: IP68 minim (rezistent la imersie până la 1m+)

3. Comutare de transmisie/recepție (T/R) – Protejarea receptorului sensibil

Un traductor sonar nu poate transmite și recepționa simultan. PCBA trebuie să includă un comutator T/R care protejează amplificatorul sensibil cu zgomot redus (LNA) de impulsul de transmisie de înaltă tensiune:

  • Protecție cu trei straturi: circuit Chopper + strângere de tensiune + rezistență în serie

  • Timp de răspuns: <10μs (1ft adâncime în apă mică = 2μs dus-întors)

  • Gradul de protecție a receptorului: supraviețuiește vârfurilor de ±100V la o intrare de ±5V

4. Design amplificator de putere

Mărește semnalul la nivel logic al MCU (5V) la tensiunea necesară pentru a conduce traductorul:

Etapă Intrare Ieșire Câştig
Oscilator Pulsul de declanșare a MCU 200 kHz, explozie de 500 μs la 5 V N / A
Driver MOSFET logica 5V Acționare de poartă 12V ~2x
MOSFET-uri de putere comutare 12V Undă sinusoidală de la ±40V la ±60V (punte H) ~8x

5. Lanț receptor – Amplificare și filtrare

Ecourile de retur sunt extrem de slabe (milivolți sau microvolți). Lanțul de receptor necesită un câștig mare cu zgomot redus:

Etapă Funcţie Câștig tipic
Chopper (protecție T/R) Se deconectează în timpul transmisiei N/A (transmitere)
Amplificator cu zgomot redus (LNA) Amplificare în prima etapă (nivelul cu cel mai mic zgomot) 20-40 dB
Filtru trece bandă Îndepărtează zgomotul din afara benzii (200 kHz ±10 kHz) -3 dB la cutoff
Amplificator secundar Aduce semnal la intervalul ADC 20-40 dB
Detector de vârf Convertește plicul RF în DC pentru interval N / A

6. Proiectarea sursei de alimentare

Generează mai multe șine de tensiune curată dintr-o singură intrare a bateriei marine de 12 V:

șină Actual Toleranță la ondulare Folosit pentru
5V 500mA-2A <50mV MCU, logică, afișaj
3,3 V 100mA-500mA <30mV DSP, ADC, analog de precizie
±12V până la ±15V 100mA-500mA <100mV Amplificatoare operaționale, LNA
±40V până la ±100V 1A-5A (pulsat) N / A Amplificator de putere (doar transmisie)

Recomandare: Utilizați regulatoare de comutare separate pentru șinele digitale și analogice. Utilizați LDO-uri după comutarea convertoarelor pentru cea mai curată putere a lanțului de receptor.

Reguli de fiabilitate a aspectului PCBA

Regulă Puncte cheie
Secțiuni HV și JT separate Plasați amplificatorul de putere pe o margine, primiți circuitele pe marginea opusă; distanta minima de fuga 3mm intre ±100V si 5V urme
Intrări analogice sensibile la gard Urmă de intrare LNA surround cu turnare de cupru împământat; adăugați căi de împământare la fiecare 5 mm; păstrați traseul de intrare cât mai scurt posibil
Coaseți avioane de sol cu ​​Vias Vias de 0,3 mm la distanță de 5 mm care conectează planurile de masă de sus și de jos; reduce impedanța solului și previne săritul solului
Capacitate în vrac lângă amplificator de putere Plasați un condensator cu ESR scăzut de la 1000μF la 4700μF la intrarea de alimentare a amplificatorului de putere; previne caderea tensiunii în timpul transmisiei
Management termic pentru treapta de putere Utilizați 2-3 oz de cupru pentru urme de putere; adăugați minim 9 vias termice pe pad MOSFET

Ghid de selecție a materialelor

Tip de componentă Recomandat Evita Motiv
Baza PCB FR4 cu Tg ridicată (Tg≥170°C) sau PTFE Standard FR4 (Tg 130°C) Putere mare și variații ale temperaturii marine
Finisaj de suprafață ENIG (aur) HASL Rezistenta la coroziune
Masca de lipit LPI cu trasor fluorescent UV Standard mat Inspecția acoperirii acoperirii
Acoperire conformă Acrilic sau silicon Nici unul Protecția apei sărate
Conectori Sigilat (IP67+) Anteturi desigilate Pătrunderea umezelii

Cerințe de testare a producției

Element de testare Metodă Criterii de promovare/eșec
Test în circuit (ICT) Fixare automată a sondei Toate componentele prezente, valori corecte
Test de comutare T/R Aplicați impulsul de transmisie, măsurați ieșirea LNA Ieșire LNA <100mV în timpul transmisiei
Nivelul de zgomot al receptorului Terminați intrarea cu 50Ω, măsurați citirea ADC Zgomot <3 LSB (tip de 10 biți)
Precizia intervalului Rezervor de testare cu țintă cunoscută la 10 ft Eroare de interval <3%
Rezistență la umiditate 85% RH timp de 48 de ore, alimentat Fără coroziune, fără degradare a semnalului

Calificare de mediu (Standard de produs comercial)

Test Standard Durata/Ciccuri
Ciclism termic -20°C până la +60°C 50 de cicluri
Vibrație Profilul de vibrații al motorului marin 2 ore pe axa
Spray cu sare 5% NaCI, 35°C 48 de ore
Umiditate 95% RH, 40°C 48 de ore

Întrebări frecvente

Î1: PCB rigid FR4 sau flexibil pentru asamblarea traductorului?

Ambele sunt viabile; alegerea afectează performanța și fiabilitatea:

  • Rigid FR4: Cel mai bun pentru traductoare simple cu un singur element, design cu frecvență joasă (50-83 kHz). Cost mai mic, fabricație mai ușoară, dar nu se poate conforma formelor curbe ale carcasei.

  • PCB flexibil: Cel mai bun pentru matrice fază, design de carcasă curbată de înaltă frecvență (200 kHz+). Se conformează formelor complexe, reduce dimensiunea carcasei, dar costuri mai mari.

Tendință în industrie: Căutătorii de pești premium folosesc acum PCBA-uri flexibile cu elemente piezoelectrice SMT, permițând poziționarea precisă a zeci de elemente traductoare mici în rețele curbe sau liniare pentru a modela fasciculul sonarului.

Î2: Cum să protejați preamplificatorul receptorului de impulsul de transmisie de înaltă tensiune?

Utilizați o schemă de protecție cu trei straturi:

  1. Circuit Chopper: MOSFET-uri spate în spate sau diode PIN în serie cu intrarea receptorului – se oprește în timpul transmisiei

  2. Fixare de tensiune: diode Schottky sau Zener spate la spate se fixează la ±5V sau ±10V

  3. Rezistență în serie: rezistor de la 100Ω la 1kΩ între comutatorul T/R și intrarea LNA limitează curentul în condiții de defecțiune

Î3: Ce cauzează semnale sonar intermitente sau ecouri fantomă?

Adesea urmăribile la defecte de proiectare sau de asamblare PCBA:

  1. Pătrunderea umezelii la conector → Îmbunătățiți joncțiunea conectorului, utilizați conectori etanșați
  2. Îmbinări de lipire crăpate pe elementele SMT → Folosiți PCB flexibil, adăugați umplutură epoxidică

  3. Decuplare insuficientă pe șinele de alimentare → Adăugați un condensator în vrac de 1000μF, decuplare separată de 100μF+100nF pentru șina LNA

  4. Ajustare slabă a filtrului trece-bandă → Utilizați componente cu toleranță de 1%, verificați cu analizorul de rețea

De ce să ne alegeți – Precizie potrivită cu cerințele PCBA pentru sonarul de pescuit

Ne-am construit capacitățile special pentru a aborda provocările unice ale producției de electronice marine:

1. Procese mature de protecție împotriva umezelii

Coroziunea prin pulverizare de sare și pătrunderea umezelii sunt provocările principale în mediile marine. Oferim opțiuni de acoperire conformă cu acrilic, silicon și uretan, cu pulverizare selectivă (evitarea cu precizie a zonelor conectorilor) și trasor fluorescent UV pentru o inspecție ușoară - îndeplinind cerințele de protecție IP68 pentru ansamblurile de traductoare.

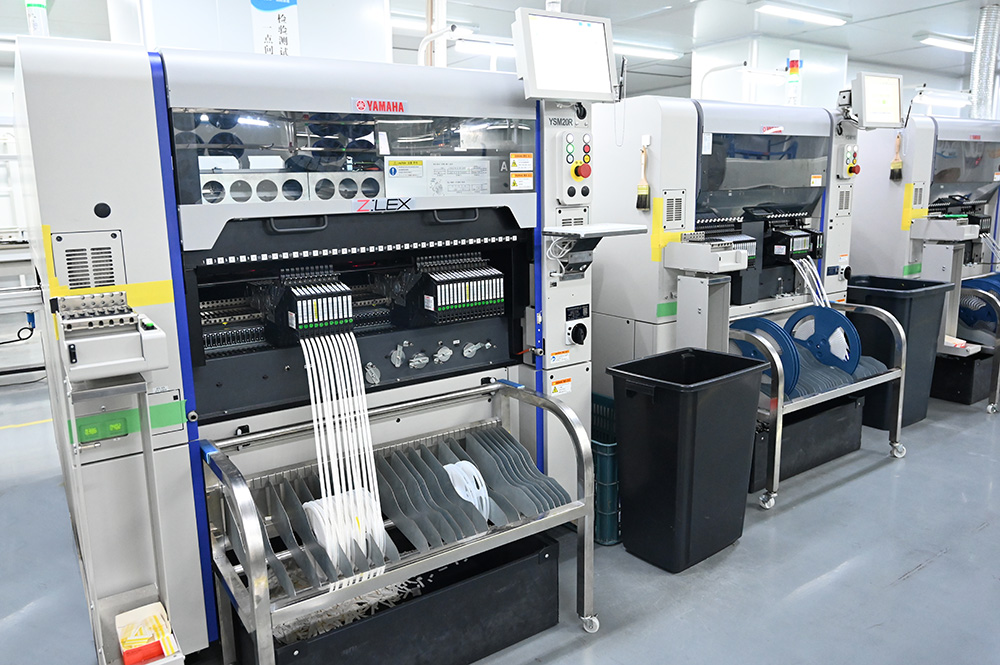

High Speed Yamaha SMT Machine

2. PCB flexibil și capacitatea de producție Rigid-Flex

Traductoarele de pescuit de ultimă generație folosesc din ce în ce mai mult soluții flexibile de elemente piezoelectrice PCB + SMT. Acceptăm producția de PCB flexibile (poliimidă/PET) și plăci rigide flexibile - permițând poziționarea precisă a matricei, compatibilitatea cu carcasa curbată și dimensiunea totală redusă.

3. Serviciu unic la cheie – Coordonare redusă

De la fabricarea PCB → aprovizionarea componentelor → ansamblu SMT/DIP → programare → testare funcțională → acoperire conformă → ansamblu cablaj → asamblarea produsului finit, toate procesele sunt finalizate în interior, reducând la minimum costurile de coordonare multi-furnizor și riscurile de calitate.

4. Capacități complete de testare și validare

Echipat cu 2 săli de testare de îmbătrânire, 2 camere de testare cu temperatură înaltă/joasă și o gamă largă de instrumente de testare profesionale, putem efectua:

  • Test în circuit (ICT)

  • Test de ciclu termic (-40°C până la +85°C)

  • Test de pulverizare cu sare

  • Test de șoc de temperatură

  • Testare funcțională (inclusiv validarea comutării T/R, testarea nivelului de zgomot)

5. Suport flexibil pentru volum

Capacitatea anuală de producție PCBA depășește 1,5 milioane de unități, susținând în același timp execuții pilot de volum mic fără MOQ - tranziție fără probleme de la verificarea prototipului la producția de masă.


Calificările noastre

  • Infiintata: 2011

  • Suprafața fabricii: 3.000+ mp

  • Ingineri R&D: 20

  • Linii de producție SMT: 6

  • Linii de asamblare DIP: 4

  • Linii de asamblare a produsului finit: 2

  • Sistem de calitate: certificat ISO 9001:2015, conform IPC-610E

  • Piețe de export: America de Nord, America de Sud, Europa, Asia, Oceania
