Tehnologie avansată de detectare în procesarea PCBA

În procesarea PCBA (Asamblu placă de circuit imprimat), tehnologia de detectare este crucială pentru a asigura calitatea și performanța produsului. Odată cu avansarea continuă a tehnologiei, se aplică din ce în ce mai multe tehnologii de detectare mai avansate la procesul de procesare a PCBA pentru a îmbunătăți precizia, eficiența și fiabilitatea detectării. Acest articol va explora mai multe tehnologii comune de detectare avansată și aplicațiile lor în procesarea PCBA.

I. Inspecție optică automată (AOI)

1. Prezentare generală a tehnologiei AOI

Inspecția optică automată (AOI) este o tehnologie care folosește un sistem vizual pentru a detecta automat plăcile de circuit și este utilizată pe scară largă în procesarea PCBA.

Principiul de lucru: Sistemul AOI scanează placa de circuit printr-o cameră de înaltă rezoluție, surprinde imaginea și o compară cu standardul presetat pentru a identifica defectele și punctele proaste.

Conținut de detectare: AOI poate detecta probleme precum calitatea articulației de lipit, locația componentelor, componentele lipsă și scurtcircuitele.

2.. Avantajele AOI

Tehnologia AOI este rapidă, precisă și fără contact, ceea ce poate îmbunătăți semnificativ eficiența detectării.

Îmbunătățirea eficienței producției: detectarea automată reduce timpul detectării manuale și îmbunătățește eficiența producției.

Precizie ridicată: Imagini de înaltă rezoluție și algoritmi inteligenți pot identifica cu exactitate defecte minuscule și pot reduce ratele de detectare false.

Ii. Detectarea razelor X (radiografie)

1. Prezentare generală a tehnologiei cu raze X

Detectarea razelor X (radiografie) este o tehnologie de detectare care folosește raze X pentru a vedea prin structura internă a plăcii de circuit, care este potrivită pentru sarcini complexe de detectare a PCBA.

Principiul de lucru: Razele X pătrund în placa de circuit pentru a forma o imagine a structurii interne, iar defectele interne, cum ar fi lipirea slabă și scurtcircuitele sunt detectate prin analizarea imaginii.

Gama de aplicații: Detectarea razelor X este deosebit de potrivită pentru detectarea componentelor de montare a suprafeței, cum ar fi BGA (tabloul de grilă cu bilă) și CSP (pachetul de scară a cipurilor).

2.. Avantajele detectării razelor X

Tehnologia de detectare a razelor X poate oferi inspecții interne aprofundate și detaliate și este potrivită pentru detectarea defectelor ascunse.

Dezvăluirea defectelor ascunse: poate detecta defecte interne invizibile, cum ar fi îmbinările de lipit la rece și margele de staniu pentru a asigura fiabilitatea generală a produsului.

Testarea nedistructivă: Testarea nedistructivă a plăcilor de circuit nu afectează integritatea produsului.

Iii. Detectarea imagistică termică în infraroșu

1. Prezentare generală a tehnologiei imagistice termice cu infraroșu

Detectarea imagistică termică în infraroșu folosește camere cu infraroșu pentru a capta imaginea de distribuție a temperaturii a plăcii de circuit pentru a detecta problemele de supraîncălzire sau de insuficiență termică.

Principiul de lucru: camera infraroșu surprinde radiația infraroșu pe suprafața plăcii de circuit, o transformă într -o imagine de temperatură și identifică anomaliile analizând imaginea termică.

Domeniul de aplicare: Potrivit pentru detectarea anomaliilor termice, a zonelor de supraîncălzire și a problemelor de gestionare a puterii în plăcile de circuit.

2.. Avantajele detectării imagistice termice cu infraroșu

Tehnologia imagistică termică în infraroșu poate monitoriza schimbările de temperatură ale plăcii de circuit în timp real și poate oferi informații valoroase de diagnostic de eroare.

Detectarea în timp real: poate monitoriza temperatura plăcii de circuit în timp real și poate detecta problemele potențiale de supraîncălzire în timp.

Detectarea fără contact: utilizează detectarea non-contact pentru a evita interferența fizică cu placa de circuit.

Iv. Testare electrică (TIC)

1. Prezentare generală a tehnologiei TIC

Testarea electrică (testare în circuit, TIC) este o tehnologie de testare pentru detectarea funcționalității și conectivității plăcilor de circuit. Placa de circuit este testată prin semnale electrice.

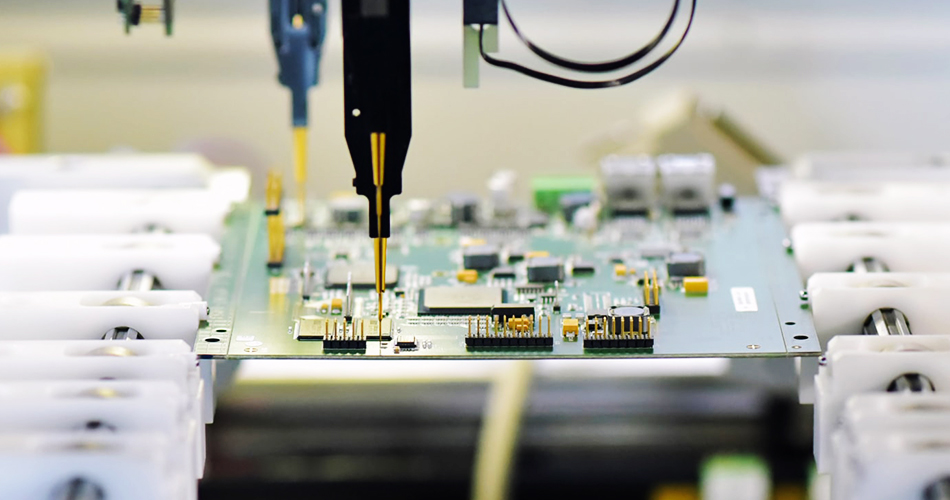

Principiul de lucru: TIC folosește sonde de testare pentru a se conecta la punctele de testare ale plăcii de circuit, aplică semnale electrice și măsoară răspunsul pentru a verifica performanța electrică și conectivitatea circuitului.

Conținut de detectare: pot fi detectate scurtcircuit, circuit deschis, nepotrivire a valorii componente și probleme de lipire ale plăcii de circuit.

2.. Avantajele TIC

Tehnologia TIC poate efectua teste cuprinzătoare de performanță electrică în timpul procesului de producție pentru a asigura funcționalitatea și fiabilitatea plăcii de circuit.

Test cuprinzător: Testați în mod cuprinzător diferiții parametri electrici ai plăcii de circuit pentru a asigura funcționalitatea produsului.

Eficiență ridicată: Procesul de testare automat îmbunătățește eficiența testului și reduce intervenția manuală.

V. Test funcțional

1. Prezentare generală a testului funcțional

Test funcționaleste un test al PCBA în condiții de muncă reale pentru a se asigura că diferitele sale funcții îndeplinesc cerințele de proiectare.

Principiul de lucru: Puneți PCBA într -un mediu de lucru simulat și verificați -i funcțiile și performanța prin executarea programului de testare funcțională presetată.

Domeniul de aplicare: aplicabil testării stării de lucru și funcțiilor efective ale PCBA și evaluarea performanței sale în aplicațiile reale.

2.. Avantajele testului funcțional

Testul funcțional poate simula condiții de muncă reale și poate oferi rezultate ale testelor cele mai apropiate de mediul de utilizare efectivă.

Test de mediu real: Test în condiții de muncă reale pentru a asigura performanța PCBA în utilizare efectivă.

Descoperirea problemelor: poate descoperi probleme funcționale și poate asigura fiabilitatea și stabilitatea produsului.

Concluzie

ÎnProcesare PCBA, utilizarea tehnologiei avansate de detectare este un mijloc important pentru a asigura calitatea și performanța produsului. Prin introducerea de tehnologii precum inspecția optică automată (AOI), inspecția cu raze X, inspecția imagistică termică cu infraroșu, testarea electrică (TIC) și testarea funcțională, companiile pot îmbunătăți precizia, eficiența și fiabilitatea detectării. În viitor, odată cu avansarea continuă a tehnologiei, aceste tehnologii de detectare vor continua să se dezvolte și să îmbunătățească în continuare calitatea generală și eficiența producției de procesare PCBA.
