Defecte și soluții comune de lipit în procesarea PCBA

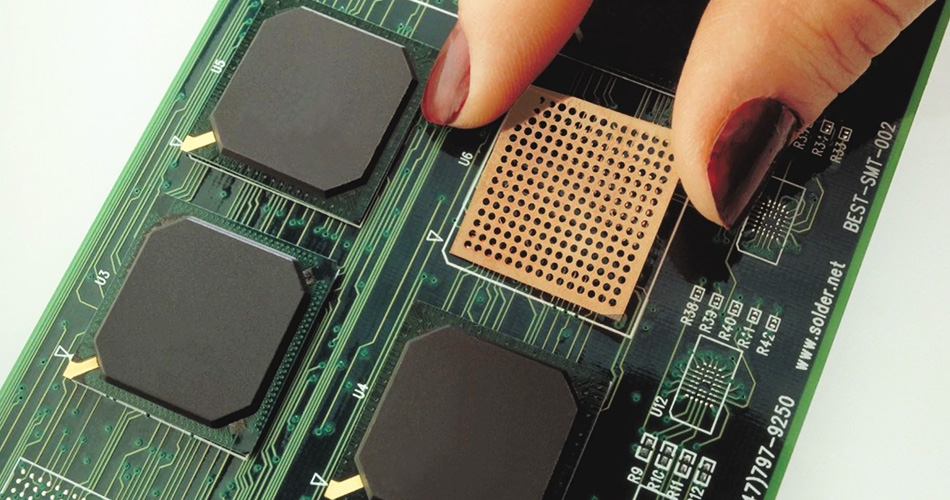

Procesare PCBA (Asamblu placă de circuit imprimat) este o parte importantă a fabricării de produse electronice, iar calitatea lipitului afectează în mod direct fiabilitatea și performanța produsului. Defectele obișnuite în procesul de lipire includ fisurarea îmbinărilor de lipit, combinația și lipirea la rece. Acest articol va explora cauzele defectelor comune de lipire în procesarea PCBA și va oferi soluții corespunzătoare.

1.. Crăpătirea articulației de lipit

1. Analiza cauzei

Crăpăturile de îmbinare se referă la fisurarea articulației de lipit în partea de lipire după răcire, care este de obicei cauzată de următoarele motive:

Modificări severe de temperatură: temperatura se schimbă prea repede în timpul procesului de lipire, rezultând o tensiune termică concentrată în articulația de lipit și fisuri după răcire.

Selecția necorespunzătoare de lipit: Solder -ul folosit nu este suficient de puternic pentru a rezista la stresul de contracție după ce îmbinarea de lipit se răcește.

Problema materialului substratului: Coeficientul de expansiune termică al materialului substratului și lipitului este prea diferit, ceea ce duce la fisurarea îmbinărilor de lipit.

2. Soluție

Pentru problema fisurilor articulare de lipit, se pot lua următoarele soluții:

Temperatura de lipire de control: Utilizați o curbă rezonabilă a temperaturii de lipire pentru a evita schimbările de temperatură prea rapide și pentru a reduce tensiunea termică a articulației de lipit.

Alegeți lipirea dreaptă: utilizați lipit de înaltă rezistență care se potrivește cu coeficientul de expansiune termică a materialului de substrat pentru a crește rezistența la fisură a articulației de lipit.

Optimizați materialul de substrat: selectați un material de substrat cu un coeficient de expansiune termică care se potrivește cu lipirea pentru a reduce tensiunea termică a articulației de lipit.

2.

1. Analiza cauzei

Lipirea de lipit se referă la excesul de lipit între îmbinările adiacente de lipit, formând un scurtcircuit de pod, care este de obicei cauzat de următoarele motive:

Prea multă lipire: se folosește prea mult lipsa în timpul procesului de lipire, ceea ce duce la excesul de lipit formând o punte între îmbinările adiacente de lipit.

Temperatura de lipire prea mare: temperatura de lipit prea mare crește fluiditatea lipitului, ceea ce formează cu ușurință o punte între îmbinările adiacente de lipit.

Problema șablonului de imprimare: Proiectarea nerezonabilă a deschiderii șablonului de imprimare duce la depunerea excesivă a lipitului.

2. Soluție

Pentru problema legăturii de lipit, se pot lua următoarele soluții:

Controlează cantitatea de lipit: controlează în mod rezonabil cantitatea de lipit folosită pentru a se asigura că cantitatea de lipit pentru fiecare îmbinare de lipit este adecvată pentru a evita excesul de lipit formând un pod.

Reglați temperatura de lipire: utilizați temperatura adecvată de lipire pentru a reduce fluiditatea lipitului și pentru a preveni formarea podului.

Optimizați șablonul de imprimare: proiectați deschideri de șabloane de imprimare rezonabile pentru a asigura depunerea uniformă a lipitului și reducerea excesului de lipit.

Iii. Articulații de lipit rece

1. Analiza cauzei

Îmbinările de lipit la rece se referă la îmbinările de lipit care par a fi bune, dar sunt de fapt în contact slab, ceea ce duce la performanțe electrice instabile. Acest lucru este de obicei cauzat de următoarele motive:

Lipirea nu este topită complet: temperatura de lipit este insuficientă, ceea ce duce la o topire incompletă a lipitului și contact slab cu pinii de tampon și componente.

Timp insuficient de lipire: timpul de lipit este prea scurt, iar lipirea nu reușește să se infiltreze complet în pinii de bord și componente, ceea ce duce la îmbinări de lipit la rece.

Prezența oxizilor: oxizii există pe suprafața plăcuței și a acelor componente, afectând umezirea și contactul lipitului.

2. Soluție

Pentru problema articulațiilor de lipit la rece, se pot lua următoarele soluții:

Creșteți temperatura de lipire: asigurați -vă că temperatura de lipire este suficient de ridicată pentru a topi complet lipirea și pentru a crește zona de contact a articulației de lipit.

Extindeți timpul de lipit: prelungiți timpul de lipit în mod corespunzător pentru a permite lipitului să se infiltreze complet în plăcuțele și pinii componente pentru a asigura un contact bun.

Curățați suprafața de lipire: curățați oxizii de pe suprafața plăcuțelor și a acelor de componente înainte de a lipi pentru a vă asigura că lipirea se poate infiltra și contacta complet.

Iv. Pori comuni de lipit

1. Analiza cauzei

Porii articulațiilor de lipit se referă la bule din interiorul sau pe suprafața articulațiilor de lipit, care sunt de obicei cauzate de următoarele motive:

Impurități în lipit: Solder conține impurități sau gaze, care formează pori în timpul procesului de lipire.

Umiditatea ridicată în mediul de lipit: umiditatea în mediul de lipire este ridicată, lipirea este umedă, iar gazul este generat în timpul procesului de lipire, formând pori.

Pasul nu este complet curățat: există impurități sau contaminanți pe suprafața plăcuței, care afectează fluiditatea lipitului și formează pori.

2. Soluție

Pentru problema porilor comuni de lipit, se pot lua următoarele soluții:

Utilizați lipire de înaltă puritate: Alegeți lipit de înaltă puritate, de scădere cu impacturi mici pentru a reduce formarea de pori.

Controlează umiditatea mediului de lipit: mențineți umiditatea adecvată în mediul de lipit pentru a împiedica lipirea să se umezească și să reducă formarea de pori.

Curățați tamponul: curățați complet impuritățile și contaminanții de pe suprafața plăcuței înainte de lipire pentru a asigura fluiditatea și contactul bun al lipitului.

Concluzie

ÎnProcesare PCBA, Defecte comune de lipit, cum ar fi fisurarea îmbinării, îmbinarea de lipit, îmbinările de lipit la rece și porii articulați de lipit vor afecta calitatea și fiabilitatea produsului. Înțelegând cauzele acestor defecte și luând soluții corespunzătoare, calitatea de lipire a procesării PCBA poate fi îmbunătățită eficient pentru a asigura stabilitatea și siguranța produsului. Odată cu avansarea continuă a tehnologiei și optimizarea proceselor, calitatea de lipire a procesării PCBA va fi îmbunătățită în continuare, oferind o garanție solidă pentru fiabilitatea și performanța produselor electronice.
