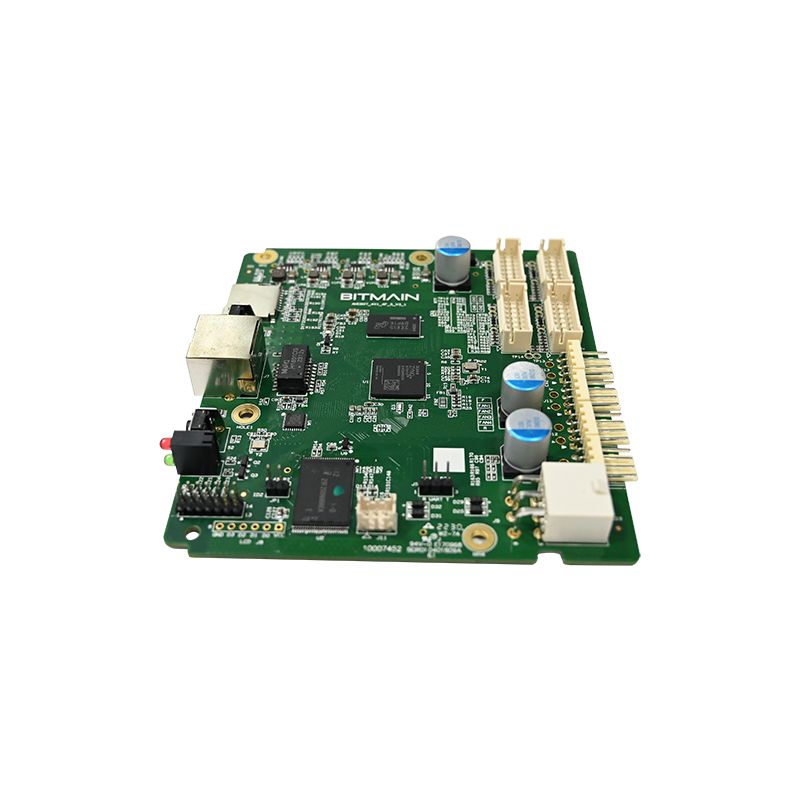

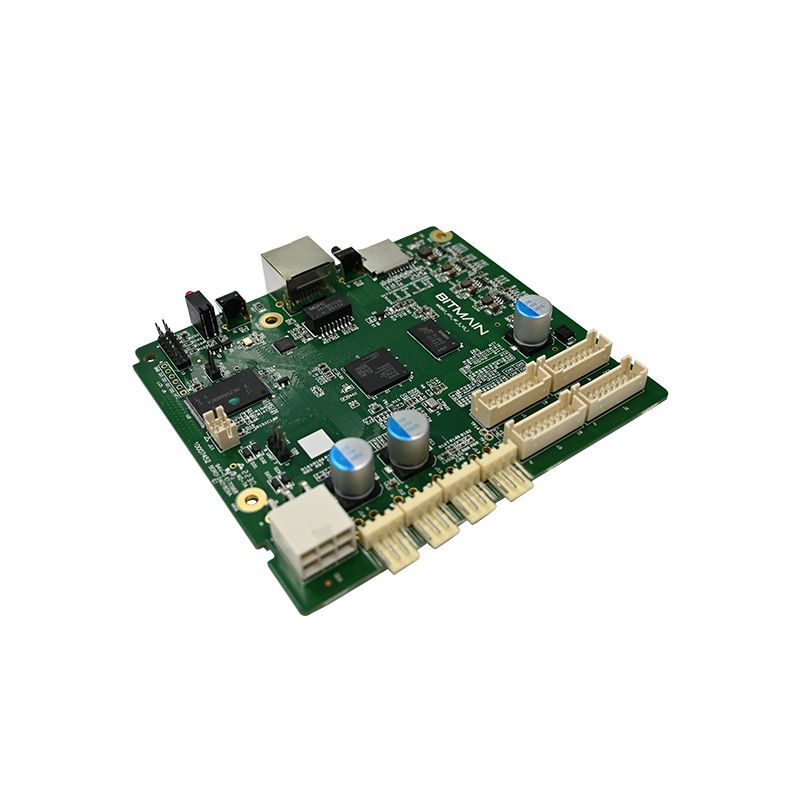

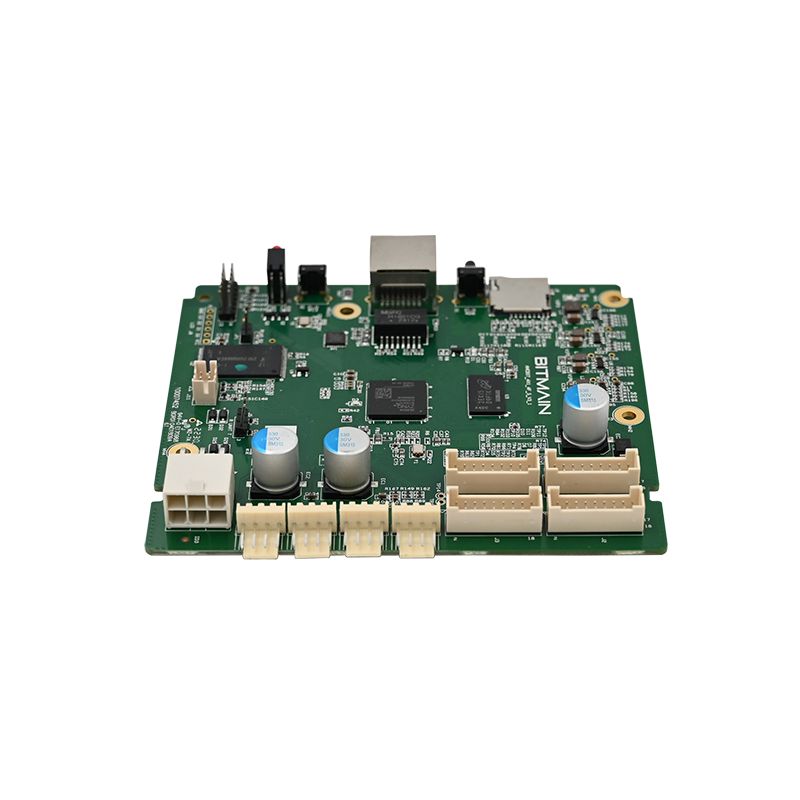

Senzor de mișcare PCBA

Ce este un senzor de mișcare PCBA?

Un senzor de mișcare PCBA este un ansamblu de placă de circuit imprimat conceput special pentru a detecta mișcarea utilizând traductoare cu infraroșu, cu microunde sau cu ultrasunete. Spre deosebire de PCBA de uz general, plăcile cu senzori de mișcare necesită un consum redus de energie, răspuns rapid la trezire din somn și filtrare de zgomot pentru a evita declanșările false.

Inginerii selectează un senzor de mișcare PCBA pe baza a trei parametri: raza de detectare, tipul semnalului de ieșire și curentul de funcționare. Alegerea greșită duce la alarme false frecvente sau detectări ratate.

Componentele de bază ale unui senzor de mișcare PCBA

Fiecare PCBA cu senzor de mișcare conține aceste cinci blocuri funcționale:

· Element senzor – PIR (piroelectric), Doppler cu microunde sau traductor ultrasonic

· Front-end analogic – Amplificator operațional cu filtru trece-bandă

· Comparator – Detector de prag cu histerezis

· Logica de sincronizare – Timpul de reținere și perioada de blocare reglabile

· Etapă de ieșire – releu, tranzistor sau semnal la nivel logic

Aplicații tipice

Parametrii tehnici detaliați ai acestui senzor de mișcare PCBA

Următoarele specificații reprezintă un PCBA tipic cu senzor de mișcare de înaltă performanță utilizat în produsele de securitate comerciale și rezidențiale.

Caracteristici electrice

Performanță de detectare

Specificații fizice și de mediu

· Dimensiunile plăcii – 32mm x 28mm (standard) sau personalizate

· Găuri de montare – Două cu diametrul de 3 mm, de la centru la centru de 25 mm

· Temperatura de funcționare – -20°C până la +70°C

· Temperatura de depozitare – -40°C până la +85°C

· Toleranță la umiditate – 95% RH fără condensare

· Acoperire conformă – Opțional (pentru utilizare în aer liber sau umedă)

Setări reglabile (DIP switch sau jumper)

Majoritatea modelelor PCBA cu senzori de mișcare includ parametri configurabili de utilizator:

Cum se compară acest senzor de mișcare PCBA cu modelele concurente

Nu toate plăcile PCBA cu senzori de mișcare funcționează la fel în condițiile din lumea reală. Tabelul de mai jos arată diferențele critice.

Întrebări frecvente ale senzorului de mișcare PCBA – Răspunsuri de inginerie

Aceste trei întrebări sunt adresate săptămânal de inginerii hardware, integratori și specialiști în achiziții care evaluează soluțiile PCBA cu senzori de mișcare.

Întrebarea 1: Care este diferența dintre designurile PCBA cu senzori de mișcare PIR, cuptor cu microunde și cu tehnologie duală - și pe care ar trebui să aleg?

Răspuns: un senzor de mișcare PIR (infraroșu pasiv) PCBA detectează modificări ale radiației infraroșii de la corpurile în mișcare. Consumă energie foarte mică (15-30µA în standby), dar este sensibil la gradienții de temperatură și poate declanșa în mod fals de la orificiile de ventilație HVAC sau de la lumina soarelui. Un PCBA cu senzor de mișcare cu microunde emite RF de putere redusă (de obicei 5,8 GHz sau 10,525 GHz) și măsoară deplasarea Doppler. Detectează prin carcasele din plastic și ignoră temperatura, dar consumă curent mai mare (15-25mA) și poate pătrunde în pereți, provocând detecție falsă din încăperile adiacente. Un PCBA cu senzor de mișcare cu tehnologie duală conține atât senzori PIR, cât și senzori de microunde și se declanșează numai atunci când ambii detectează mișcare. Acest lucru elimină aproape toate alarmele false, dar crește costul și curentul de așteptare (2-5mA). Ghid de selecție: pentru luminile exterioare alimentate cu baterie, alegeți numai PIR. Pentru detectarea ocupării în interior, unde declanșatoarele false sunt inacceptabile, alegeți tehnologia duală. Pentru ușile automate în care viteza contează mai mult decât consumul de energie, alegeți numai cuptorul cu microunde. Majoritatea modelelor PCBA cu senzori de mișcare de securitate comercială utilizează PIR cu filtrare avansată a semnalului ca cel mai bun echilibru între cost, putere și fiabilitate.

Întrebarea 2: Cum pot ajusta intervalul de detectare și timpul de reținere pe acest senzor de mișcare PCBA și pot fi modificate aceste setări fără a scoate placa din carcasă?

Răspuns: Acest senzor de mișcare PCBA oferă trei metode de ajustare. În primul rând, potențiometrele de la bord: unul etichetat „SENS” (sensibilitate) ajustează intervalul de detectare de la 3 metri (complet în sens invers acelor de ceasornic) la 12 metri (complet în sensul acelor de ceasornic). Un al doilea etichetat „TIME” ajustează timpul de reținere de la 5 secunde la 10 minute. În al doilea rând, comutatoarele DIP: majoritatea plăcilor includ un comutator cu 4 poziții pentru setări grosiere ale timpului de reținere, pragului de lumină și polarității de ieșire. În al treilea rând, pentru reglarea de la distanță, unele modele PCBA cu senzori de mișcare includ o intrare digitală care acceptă potențiometre externe sau semnale de control 0-10V. Pentru ajustări fără deschiderea carcasei, specificați un senzor de mișcare PCBA cu un receptor de telecomandă (38 kHz IR sau 433 MHz RF) - aceasta adaugă aproximativ 1,50 USD la costul BOM. Fără reglare de la distanță, trebuie să deschideți carcasa și să utilizați o șurubelniță mică pentru a roti potențiometrele. Reglați întotdeauna sensibilitatea după montare în locația sa finală, deoarece pereții din jur și materialul podelei afectează domeniul de detectare. Începeți cu sensibilitatea la 50% și creșteți numai dacă există lacune de acoperire.

Întrebarea 3: Care este rata tipică de declanșare falsă pentru acest senzor de mișcare PCBA și cum reduce compensarea temperaturii alarmele false?

Răspuns: Într-o aplicație instalată corect (fără lumina directă a soarelui pe lentilă, fără orificii de ventilație pe o rază de 2 metri, fără ferestre mari de sticlă care să reflecte traficul în mișcare), acest senzor de mișcare PCBA realizează o rată de declanșare falsă de mai puțin de un eveniment la 200 de detectări. Fără compensare a temperaturii, un senzor de mișcare PIR PCBA poate declanșa în mod fals atunci când temperatura ambiantă se apropie de temperatura pielii umane (aproximativ 37°C sau 98°F). La temperatura camerei de 30°C, raportul semnal-zgomot scade cu 60% comparativ cu 20°C. Acest senzor de mișcare PCBA include un termistor la bord conectat la un circuit de compensare care crește câștigul cu 2,5% pentru fiecare creștere cu 1°C peste 25°C. La 35°C, câștigul este cu 25% mai mare decât la 25°C, restabilind sensibilitatea de detecție. Compensarea reduce, de asemenea, câștigul la temperaturi scăzute (sub 10°C) pentru a preveni declanșările false de la curentele reci. Datele de teren de la instalațiile PCBA cu senzori de mișcare din climele din Orientul Mijlociu (temperaturile exterioare care ajung la 45°C) arată o reducere cu 78% a alarmelor neplăcute atunci când compensarea temperaturii este activată față de dezactivată. Activați întotdeauna compensarea pentru spațiile exterioare sau interioare necondiționate.

Cele mai bune practici de instalare pentru senzorul de mișcare PCBA

Chiar și cel mai bun senzor de mișcare PCBA funcționează slab dacă este instalat incorect. Urmați aceste instrucțiuni.

Înălțimea și poziția de montare

· Înălțimea recomandată – 1,8 până la 2,2 metri (la nivelul umărului până la cap)

· Sub 1,5 metri – Nu mișcarea trunchiului, detectează numai animalele de companie

· Peste 2,5 metri – Acoperire redusă a solului, creează zone moarte chiar dedesubt

Evitați aceste surse false de declanșare

Ghid de cablare

· Folosiți pereche răsucită pentru semnalul de ieșire mai lung de 10 metri

· Păstrați cablurile de alimentare CA la cel puțin 30 cm de PCBA a senzorului de mișcare

· Adăugați un condensator de 100nF la intrarea de alimentare dacă comutați sarcini zgomotoase (relee, contactori)

Testarea PCBA a senzorului de mișcare înainte de instalare

Un test pe banc detectează 90% dintre erorile de configurare. Urmați această secvență.

Procedura de testare pe banc

1. Aplicați puterea și așteptați 60 de secunde pentru încălzire

2. LED-ul de confirmare clipește aproximativ o dată la 10 secunde (indică starea de așteptare)

3. Mergeți pe câmpul vizual la o distanță de 3 metri

4. Verificați că LED-ul se aprinde și starea de ieșire se schimbă

5. Marcați timpul până când LED-ul se stinge (ar trebui să se potrivească cu setarea timpului de reținere)

6. Repetați cu glisare lent (0,2 m/s) și alergare rapidă (2 m/s)

Eșecuri și cauze

Rezumat – Referință pentru specificațiile cheie

Pentru referință rapidă, păstrați acest bloc de specificații disponibil în timpul proiectării și achizițiilor.

Senzor de mișcare PCBA – Configurație implicită

· Tensiune: 5-24V DC

· Curentul de așteptare: 20µA tipic

· Raza de detectare: 8-12 metri

· Unghi de detectare: 120 de grade

· Timp de reținere: reglabil de la 5s la 10min

· Ieșire: releu (10A) sau tranzistor (100mA)

· Temperatura de funcționare: -20°C până la +70°C

· Certificări: Conform standardelor ISO9001 și RoHS
