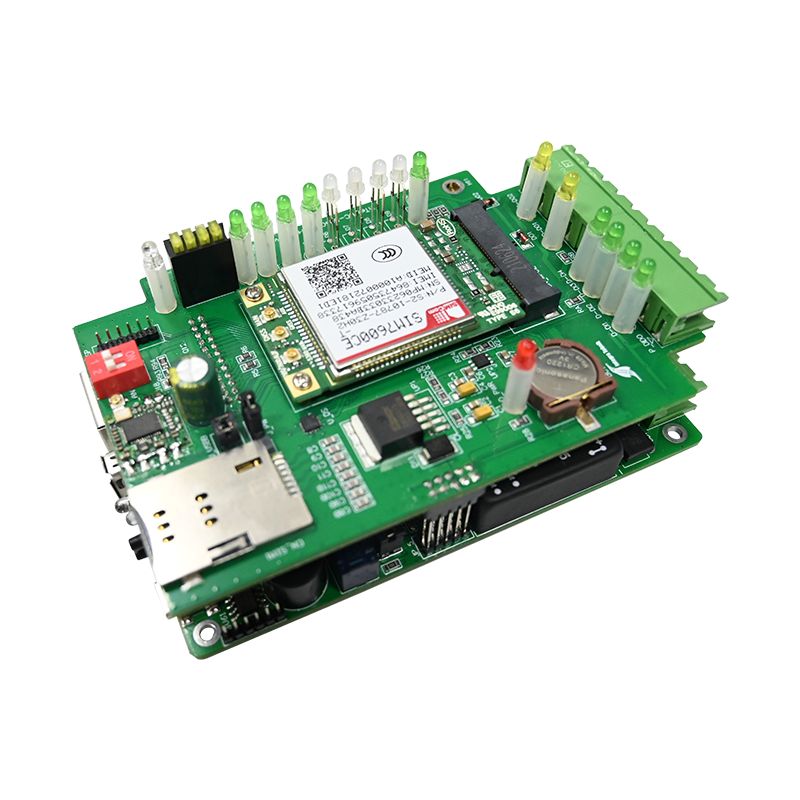

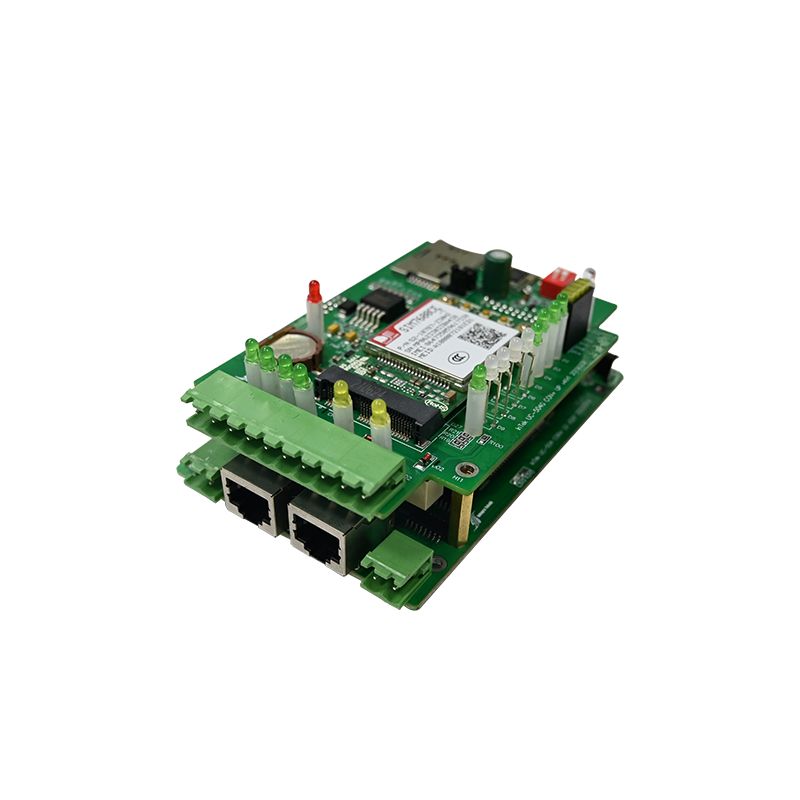

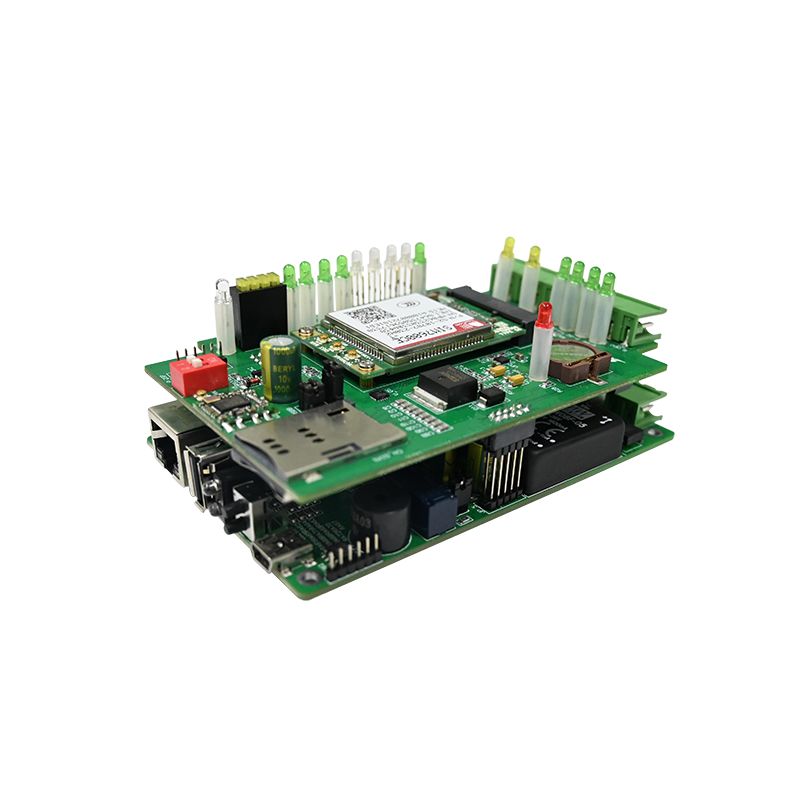

PCBA pentru controlul accesului

Acces UNIXPLOREPCBA de controleste dezvoltat pentru mărcile de echipamente de securitate, integratorii de sisteme de control al accesului și furnizorii de soluții pentru clădiri inteligente care caută soluții de control al accesului electronic fiabile și scalabile. Acest PCBA de control al accesului de calitate comercială combină procesarea rapidă de autentificare, controlul stabil al releului, comunicarea criptată și managementul offline flexibil într-o platformă PCB compactă și durabilă.

Ce este un PCBA pentru controlul accesului?

Un PCBA de control al accesului este creierul electronic din cititoarele de carduri, tastaturi, scanere biometrice și controlere de uși. Procesează datele de autentificare, ia decizii de autentificare și declanșează dispozitivele de blocare. Spre deosebire de plăcile de uz general, un PCBA trebuie să se ocupe de criptarea de grad de securitate, logica releului de siguranță și alimentarea neîntreruptă în timpul scurtelor întreruperi.

Selectarea greșită a PCBA de control al accesului duce la lovituri de ușă care nu se blochează, acreditări care durează câteva secunde pentru a fi verificate sau completă blocări ale sistemului în perioadele de trafic intens.

Funcțiile de bază ale unui PCBA de control al accesului

• Citirea acreditărilor – Wiegand, OSDP sau intrare în serie de la cititoarele de carduri RFID/hid
• Logica de autentificare – Baza de date la bord (offline) sau releu către controlerul gazdă
• Control releu – Ieșiri cu contact uscat pentru încuietori magnetice sau greve electrice
• Monitorizare intrare – Senzor de poziție a ușii (comutator reed) și butonul de cerere de ieșire (REX).
• Detectare anti-falsificare – Senzor deschis carcasa și protecție împotriva sabotării memoriei

Tipic Apaplicatii

Parametri tehnici detaliați

Următoarele specificații reprezintă un PCBA de control al accesului de calitate comercială, potrivit pentru birouri, apartamente și unități industriale.

Caracteristici electrice

Interfețe de intrare și ieșire

Memoria și capacitatea utilizatorului

Fizice și de mediu

• Dimensiunile plăcii – 85 mm x 55 mm (standard) sau 100 mm x 70 mm (cu carcasă)
• Montare – Patru găuri de 3,5 mm pentru separatoare
• Temperatura de funcționare – -20°C până la +65°C
• Temperatura de depozitare – -40°C până la +85°C
• Toleranță la umiditate - 10% până la 90% RH (fără condensare)
• Baterie de rezervă – Opțional 3,7 V Li-ion sau 12 V circuit de încărcare cu plumb-acid

Caracteristici de securitate

• Criptare – AES-128 pentru comunicare OSDP
• Detectare manipulare – Carcasa deschisă declanșează blocarea releului și ieșirea de alarmă
• Timer Watchdog – Resetare automată după 5 secunde de blocare a procesorului
• Protecția memoriei flash – verificarea sumei de verificare la pornire

Cum se compară acest PCBA pentru controlul accesului

Întrebări frecvente pentru controlul accesului PCBA

Aceste trei întrebări sunt adresate de integratorii de sisteme de securitate, managerii de instalații și inginerii hardware care evaluează soluțiile PCBA de control al accesului.

Întrebarea 1: Care este diferența dintre configurațiile releului de siguranță și de siguranță pe un PCBA de control al accesului și care ar trebui să folosesc?

Răspuns:Diferența determină dacă ușile se blochează sau se deblochează în timpul unei pene de curent. Fail-secure (numit și putere pentru deschidere) înseamnă că releul trebuie alimentat pentru a debloca ușa. Când se pierde alimentarea, releul revine la starea de repaus, ceea ce menține ușa blocată. Acesta este folosit pentru ușile de securitate, sălile serverelor și zonele de manipulare a numerarului în care ținerea intrușilor este mai importantă decât o ieșire ușoară. Fail-safe (power-to-lock) înseamnă că releul trebuie să fie alimentat pentru a încuia ușa. Când se pierde curentul, ușa se deblochează automat. Acest lucru este cerut de codurile de incendiu pentru ieșirile de urgență, ușile scărilor și orice cale de ieșire în care oamenii trebuie să scape în timpul unei căderi de curent. Majoritatea plăcilor PCBA de control al accesului oferă un releu de contact uscat configurat ca Forma C (COM, N/O, N/C). Pentru siguranță, conectați încuietoarea la terminalul N/O. Pentru siguranță, conectați încuietoarea la terminalul N/C. Verificați întotdeauna codurile locale de incendiu înainte de a selecta – NFPA 101 necesită sisteme de siguranță pentru toate ușile de ieșire din clădirile comerciale. Pentru ușile care necesită atât securitate, cât și conformitatea împotriva incendiilor, utilizați o încuietoare de siguranță plus un panou de rezervă a bateriei care menține PCBA de control al accesului alimentat timp de 4-8 ore după cedarea rețelei.

Întrebarea 2: Poate acest PCBA de control al accesului să funcționeze offline fără o conexiune la rețea și câți utilizatori poate stoca local?

Răspuns:Da. Acest PCBA funcționează complet offline în modul de sine stătător. Toate acreditările utilizatorului, programele de acces și jurnalele de evenimente sunt stocate în memoria flash integrată. Configurația standard deține 1.000 de utilizatori cu 10.000 de jurnale de evenimente fără costuri suplimentare. O versiune extinsă (actualizată pe teren prin firmware) conține 10.000 de utilizatori și 50.000 de evenimente. Funcționarea offline necesită un dispozitiv de programare pentru a încărca inițial utilizatorii – fie un card master dedicat (primul card programat definește privilegiile de administrator), o tastatură cu fir conectată la o intrare auxiliară sau o conexiune temporară de laptop prin portul de configurare (TTL sau RS-232). Odată programat, PCBA de control al accesului ia decizii de autentificare local în mai puțin de 50 de milisecunde. Nu este necesar niciun cloud, niciun PC gazdă, niciun cablu Ethernet. Acest lucru face ca designurile PCBA offline să fie ideale pentru porți de la distanță, remorci de construcție și birouri mici unde rularea cablajului de rețea este imposibilă. Pentru a prelua jurnalele de evenimente de pe o placă offline, trebuie să conectați un laptop sau să utilizați un dispozitiv portabil de transfer de date. Monitorizarea în timp real necesită un PCBA de control al accesului în rețea cu Ethernet sau Wi-Fi.

Întrebarea 3: Cum conectez un cititor Wiegand la acest PCBA de control al accesului și care este distanța maximă de cablu?

Răspuns:Interfața Wiegand utilizează trei semnale active: Data 0 (D0), Data 1 (D1) și masă (GND). Unele cititoare necesită și alimentare de +12V. Urmați acest tabel de cablare:

Distanța maximă a cablului pentru Wiegand la 12V depinde de ecartamentul firului și de capacitatea cablului:

Utilizați un cablu cu perechi răsucite, ecranat, cu fir de scurgere. Conectați scutul la împământare numai la capătul PCBA pentru controlul accesului (niciodată la cititor) pentru a evita buclele de împământare. Pentru distanțe care depășesc aceste limite, instalați un repetor Wiegand sau comutați la OSDP (RS-485), care atinge în mod fiabil 1.200 de metri (4.000 de picioare). Testați întotdeauna cu un cablu lung pe bancă înainte de instalarea finală - degradarea semnalului poate cauza citiri intermitente ale cardului care sunt dificil de depanat la fața locului.

Cele mai bune practici de instalare pentru controlul accesului PCBA

Chiar și un PCBA de control al accesului de înaltă calitate eșuează dacă este instalat incorect. Urmați aceste instrucțiuni.

Locația de montare

• În interiorul zonei securizate – Plasați controlerul în interiorul zonei protejate (nu deasupra ușii din exterior)
• Înălțime – 1,5 până la 1,8 metri pentru acces la tastatură în timpul programării
• Carcasă – Folosiți o cutie metalică care se încuie pentru instalații comerciale
• Separare - Păstrați liniile de curent alternativ (120/240V) la cel puțin 30 cm distanță de cablurile de joasă tensiune

Ghid de cablare pentru relee

Greșeli frecvente de cablare

Lista de verificare a testării înainte de implementare

Rulați această secvență pe fiecare PCBA de control al accesului înainte de a părăsi banca.

Procedura de testare pe banc

1. Aplicați 12V DC și măsurați curentul (40-60mA tipic la inactiv)
2. Prezentați un card valid – releul ar trebui să facă clic și LED-ul să schimbe starea
3. Măsurați continuitatea între bornele releului N/O (ar trebui să se închidă pentru timpul de reținere programat)
4. Prezentați un card nevalid – releul nu trebuie să se activeze
5. Activați intrarea REX – ușa trebuie să se deblocheze fără autentificare
6. Deschideți carcasa – ieșirea de manipulare trebuie să schimbe starea
7. Simulați intrarea alarmei de incendiu – toate releele de siguranță trebuie să se dezactiveze

Criterii de promovare/eșec

Specificații cheie de referință

Păstrați acest bloc pentru achiziții și referințe de inginerie.

PCBA pentru controlul accesului – grad comercial

• Intrare: 9-24V DC, 60mA standby
• Interfață cititor: Wiegand 26/34-bit sau OSDP (RS-485)
• Capacitate utilizator: 1.000 (standard) / 10.000 (extins)
• Jurnal de evenimente: 10.000 de evenimente
• Relee: Blocare (5A) + Aux (2A)
• Intrări: Senzor ușă, REX, blocare incendiu
• Temperatura de functionare: -20°C pana la +65°C

• Securitate: AES-128, watchdog, detectie manipulare
